Dobladora de tubos de plástico (diámetro del tubo 6-12mm) Fabricante

Dobladora de tubos de plástico (diámetro del tubo 6-12mm)

Solicite un presupuesto

Nosotros: http://autotubebenders.com.ar/3-plastic-tube-bending-machine.html

BST16-IIIS

Dobladora de tubos de plástico CNC

Máquina de termoformado totalmente automática para doblar tubos de nylon y otros tubos de plástico utilizados en vehículos

Nuestra dobladora de tubos de nylon de 3ª generación es una solución ampliamente utilizada en la fabricación de tubos automotrices PA11 y PA12 de una sola capa. Con un sistema de calefacción de frecuencia fija que opera a 8.5 kW, esta dobladora de tubos de plástico ofrece un ahorro de energía significativo frente a los métodos tradicionales de conformado a alta temperatura.
El diseño innovador de esta dobladora elimina la necesidad de preformas y moldes, optimizando los tiempos de producción y reduciendo los costos asociados. Su versatilidad permite gestionar distintas formas de tubos en una misma máquina, adaptándose así a diversos requisitos de doblado de tubos de nylon.
Gracias a un avanzado sistema de calentamiento y enfriamiento, el ciclo de producción, que solía tomar hasta 30 minutos, se ha reducido a menos de 2 minutos, logrando una eficiencia impresionante. Esta generación representa una inversión estratégica para los fabricantes automotrices que buscan agilidad, ahorro y adaptabilidad en sus procesos de producción.

Diámetro del tubo: 6-12mm
Longitud útil: hasta 800mm
Ángulo de flexión mínimo: 85°
Tasa de producción en ángulo recto: 6.5s/curva
Máx. curvas: 15
Capacidad de memoria: almacenamiento de 300 trabajos

Características

El sistema de doblado le permite editar y ajustar los requisitos de doblado directamente, eliminando la necesidad de cambios de molde o configuraciones adicionales. Esto mejora la flexibilidad y reduce el tiempo de inactividad en la producción
Con la capacidad de procesar longitudes de tubo de hasta 1000mm, este equipo satisface las demandas de la mayoría de las tareas de procesamiento de tubos, ofreciendo versatilidad para diferentes proyectos
Diseñado para manejar diámetros de tubo que van desde Ø6mm a Ø16mm, lo que lo hace adecuado para una variedad de tamaños de tubo utilizados en aplicaciones industriales y automotrices

La velocidad de plegado en ángulo recto alcanza los 6.5 segundos por doblado, lo que mejora significativamente la eficiencia, especialmente en entornos de producción de alto volumen
Cumple con las normas ENISO12100:2010 y EN60204-1:2018, lo que garantiza tanto la seguridad como la fiabilidad en el funcionamiento
Capaz de actualizarse para incorporar los últimos avances tecnológicos, lo que permite que la máquina evolucione a medida que cambian las necesidades de producción

Color de la máquina	Blanco/gris industrial
Peso neto	1600kg
Tamaño de la máquina	4200×850×1750mm
Potencia nominal	11kW
Potencia calorífica	8.5kw (valor máximo)
Consumo de aire	0.3-0.5m³/min
Consumo de energía	3kW.h
Tasa de producción en ángulo recto	6.5s/doblado
Max. doblados	15
Longitud útil máx.	800mm
Capacidad de memoria	Almacenamiento de 300 trabajos
Potencia del motor para doblado (eje Y)	0.4kW (servomotor×1)
Potencia del motor para rotación (eje Z)	0.75kW (servomotor×1)
Potencia del motor para alimentación posterior (eje X)	0.4kW (servomotor×2)

Modelo	S3000-22V	BST25-IV	BST16-IIIS
Color de la máquina	Blanco/gris industrial	Blanco/gris industrial	Blanco/gris industrial
Peso neto	2100kg	2200kg	1600kg
Tamaño de la máquina	3800×1100×2050mm	4250×1100×1800mm	4200×850×1750mm
Potencia nominal	13kW	13kW	11kW
Potencia calorífica	8.5kW (valor máximo)	8.5kW (valor máximo)	8.5kW (valor máximo)
Consumo de aire	0.3-0.5m³/min	0.3-0.5m³/min	0.3-0.5m³/min
Consumo de energía	5.5Kw.h	4.5Kw.h	3Kw.h
Tasa de producción en ángulo recto	3.5s/doblado	4.5s/doblado	6.5s/doblado
Max. doblados	40	30	15
Longitud útil máx.	5000mm	1000mm	800mm
Capacidad de memoria	Almacenamiento de 2000 trabajos	Almacenamiento de 1000 trabajos	Almacenamiento de 300 trabajos
Potencia del motor para doblado (eje Y)	0.4kW (servomotor×1)	0.4kW (servomotor×1)	0.4kW (servomotor×1)
Potencia del motor para rotación (eje Z)	1.5kW (servomotor×1)	0.75kW (servomotor×1)	0.75kW (servomotor×1)
Potencia del motor para alimentación posterior (eje X)	0.4kW (servomotor×2)	0.4kW (servomotor×2)	0.4kW (servomotor×2)
Potencia del motor para alimentación (eje X)	0.1kW (servomotor×2)	/	/
Potencia del motor para elevación (eje Z)	0.75kW (servomotor×1)	0.75kW (servomotor×1)	/

Materiales aplicables

BST16-IIIS

PA12/PA11 (tubo de una capa/multicapa)

S3000-22V

PA12/PA11 (tubo de una capa/multicapa)
PA1012, PA612, PA66, PP, PE, TPV

BST25-IV

PA12/PA11 (tubo de una capa/multicapa)
PA612, PA1012, PA6

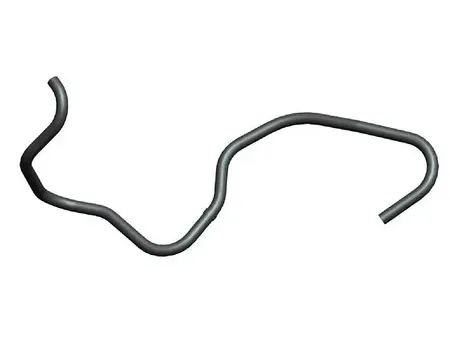

Tamaño del tubo: 8×1
Longitud de la pieza en bruto de la curva: 2650mm
Curvas: 15
Ciclo de proceso: 72s
Material: PA12/EVOH/PA12
Radio de curvatura: R20
Planitud: >88%

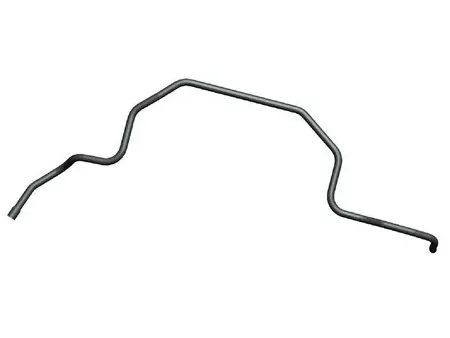

Tamaño del tubo: 12×1
Longitud de la pieza en bruto de la curva: 950mm
Curvas: 8
Ciclo de proceso: 45s
Material: PA612/EVOH/PA12
Radio de curvatura: R30
Planitud: >88%

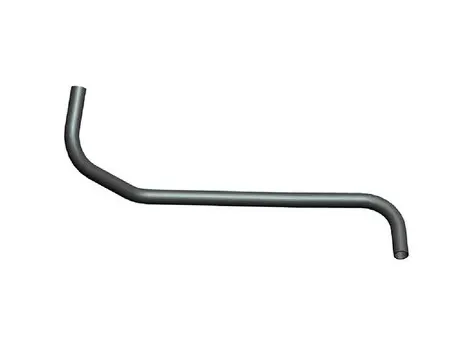

Tamaño del tubo: 12×1
Longitud de la pieza en bruto de la curva: 1950mm
Curvas: 18
Ciclo de proceso: 120s
Material: PA12/EVOH/PP
Radio de curvatura: R30
Planitud: >88%

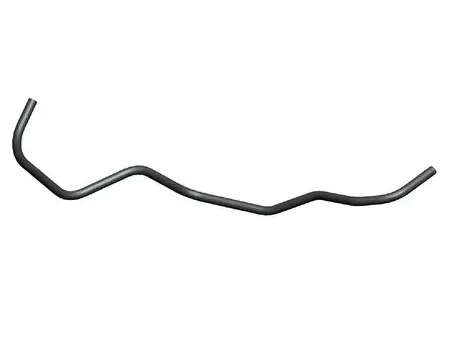

Tamaño del tubo: 16×1.25
Longitud de la pieza en bruto de la curva: 1250mm
Curvas: 11
Ciclo de proceso: 75s
Material: PA12/EVOH/PA12
Radio de curvatura: R20
Planitud: >88%

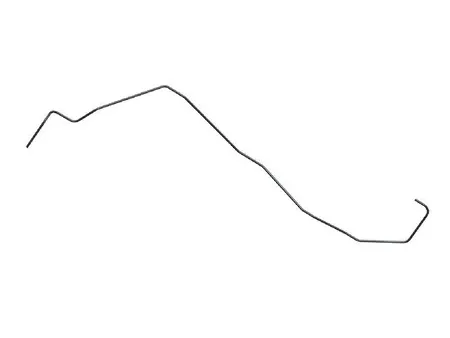

Tamaño del tubo: 16×1.25
Longitud de la pieza en bruto de la curva: 1350mm
Curvas: 10
Ciclo de proceso: 65s
Material: PA612/EVOH/PA12
Radio de curvatura: R40
Planitud: >88%

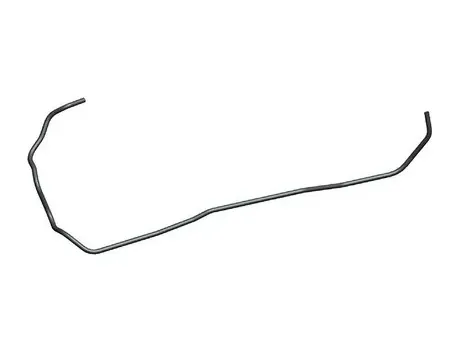

Tamaño del tubo: 16×1.25
Longitud de la pieza en bruto de la curva: 1650mm
Curvas: 13
Ciclo de proceso: 92s
Material: PA12
Radio de curvatura: R40
Planitud: >88%

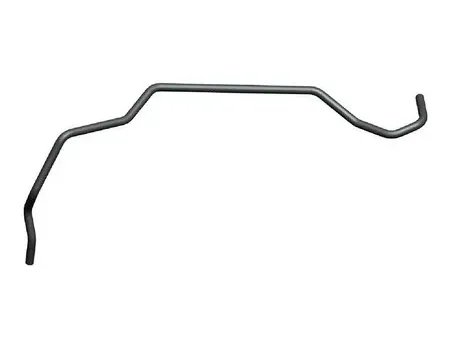

Tamaño del tubo: 16×1.25
Longitud de la pieza en bruto de la curva: 650mm
Curvas: 3
Ciclo de proceso: 22s
Material: PA612
Radio de curvatura: R40
Planitud: >88%

Tamaño del tubo	Radio de curvatura mín.	La línea recta más corta entre dos ángulos rectos	Ángulo mín. incluido
6×1	22	30	85
8×1	25	35	85
10×1.25	25	40	85
12×1.5	35	45	85
12.5×1.5	35	45	85

Modelo	S3000-22V			BST25-IV			BST16-IIIS
Tamaño del tubo	Radio de curvatura mín.	La línea recta más corta entre dos ángulos rectos	Ángulo mín. incluido	Radio de curvatura mín.	La línea recta más corta entre dos ángulos rectos	Ángulo mín. incluido	Radio de curvatura mín.	La línea recta más corta entre dos ángulos rectos	Ángulo mín. incluido
6×1	15	25	55	15	25	80	22	30	85
8×1	20	30	55	20	30	80	25	35	85
10×1	25	30	55	25	35	80	/	/	/
10×1.25	25	30	55	25	35	80	25	40	85
12×1	28	30	60	/	/	/	/	/	/
12×1.25	28	30	60	30	40	80	/	/	/
12×1.5	28	30	60	30	40	80	35	45	85
12.5×1.5	30	28	60	30	40	80	35	45	85
13.5×1.25	30	28	60	/	/	/	/	/	/
14×1.5	30	27	60	35	45	80	/	/	/
14×2	30	27	60	35	45	80	/	/	/
15×1.5	30	25	60	/	/	/	/	/	/
15×1.25	30	25	60	/	/	/	/	/	/
16×1.25	30	25	60	/	/	/	/	/	/
16×1.5	30	25	60	/	/	/	/	/	/
16×2	30	25	60	/	/	/	/	/	/
18×1.5	35	27	60	/	/	/	/	/	/
19×1.5	35	27	65	/	/	/	/	/	/
20×1.5	35	28	65	/	/	/	/	/	/
21×1.5	37	30	65	/	/	/	/	/	/
22×1.5	39	30	65	/	/	/	/	/	/

Configuraciones

Sistema de calefacción: Control de frecuencia fijo único
Método de calentamiento: Calentamiento por semiconvección
Edición de coordenadas programable: No compatible
Interfaz hombre-máquina (HMI): configuración de bajo nivel
Control de alimentación: Control neumático
Método de alimentación: Alimentación posterior
Precisión de procesamiento: T3mm

Compatibilidad con robot: No compatible
Servocontrol: Pulso
Control de volante/comando: No disponible
Marcado láser opcional: No disponible
Estadísticas de producción: No disponible
Restablecimiento con una tecla: No disponible
Supervisión del estado de la máquina: No disponible
