Sistema de pretensado de tela de fibra de carbono
Sistemas de refuerzo estructural
Sistema de pretensado mediante tejido de polímero reforzado con fibra de carbono (CFRP) para el refuerzo estructural de estructuras de hormigón

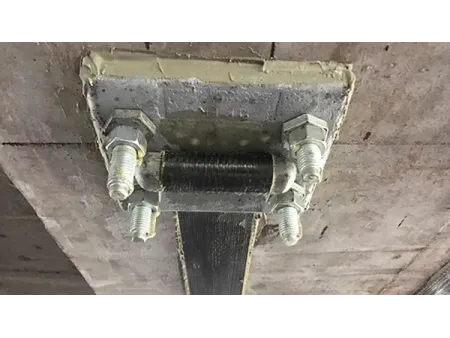

Los sistemas de pretensado con tejido de fibra de carbono utilizan tejido de CFRP para aplicar tensión activa a las estructuras de hormigón, transformando la función de la fibra de un refuerzo pasivo a un soporte de carga proactivo. Este enfoque aumenta la capacidad portante de puentes, edificios y otros elementos estructurales. El sistema de pretensado con tejido de fibra de carbono consta de cinco componentes principales: anclajes diseñados a medida, tejido de fibra de carbono, adhesivo de impregnación, pernos de anclaje y unidades de ajuste excéntrico. Los anclajes se adaptan según las especificaciones de diseño para garantizar su compatibilidad con la disposición estructural y los requisitos de rendimiento de cada proyecto.
| Modelo | Ancho del bloque de anclaje (mm) (extremo fijo/extremo tensor) | Longitud del bloque de anclaje (mm) (extremo fijo/extremo tensor) | Perno de anclaje fijo (tamaño/cantidad) | Perno de bloqueo de anclaje (tamaño/cantidad) | Unidad de ajuste de excentricidad | Barra de tensión |
| 210/210 | 322.5/322.5 | M16/8 | M8/4 | 8 sets | M16 | |
| 210/210 | 240/240 | M16/8 | M8/4 | 8 sets | M16 |
Se utilizan para reforzar diversos tipos de vigas de puentes y elementos estructurales en edificios. Nuestros sistemas de pretensado de tejido de fibra de carbono ayudan a mejorar la capacidad de carga y la estabilidad a largo plazo de componentes estructurales críticos.
- Ofrece una solución práctica para condiciones estructurales donde los sistemas de pretensado con placas de CFRP no son adecuados debido a entornos de servicio específicos o dificultades de instalación.
- Basado en un mecanismo de poleas, el sistema de pretensado permite total flexibilidad para determinar el número de capas de tejido de CFRP, sin límite fijo.
- Cada capa de tejido de fibra de carbono dentro de la misma configuración de pretensado recibe la misma tensión, lo que garantiza una tensión uniforme y evita inconsistencias.
- En comparación con los sistemas de pretensado con placas de CFRP, este enfoque generalmente resulta en menores costos de material e instalación.
- Los anclajes de pretensado se pueden adaptar según los planos del proyecto y los requisitos de la obra para una mejor integración con los diseños estructurales.
