Cordón de acero para el refuerzo de elementos de hormigón pretensado

RuiTong Steel ofrece amplia gama de cordones de pretensado, cable de acero trenzado compuesto por alambres de acero de alta resistencia, disponible en tipos adheridos y no adheridos, diseñados para mejorar significativamente el refuerzo de estructuras de hormigón pretensado. Los cordones de pretensado son esenciales para fortificar puentes ferroviarios y de carreteras de gran envergadura, puentes importantes, silos, edificios, presas, losas de piso, cimientos, grandes recipientes de hormigón, vigas de grúas, anclajes, edificios industriales de varios pisos y más. También se emplean en la construcción de carreteras, postes de servicios públicos, torres de agua y otras estructuras civiles, lo que aumenta notablemente su resistencia a la tracción.

Fabricados con acero con alto contenido de carbono, nuestros cordones pretensados exhiben una baja relajación y propiedades de módulo elástico estables, lo que garantiza una unión duradera con el hormigón. Su uso en diversos proyectos subraya su importancia en los campos modernos de la construcción y la ingeniería.

Nuestros cordones pretensados están totalmente probados y cumplen con los estándares internacionales, listos para respaldar sus proyectos arquitectónicos y de infraestructura más ambiciosos.

  • Estándar: ASTM A416
  • Material: 250/270 (82B/77B)
  • Construcción: 1×7 y 1×19
  • Dirección de colocación: colocación a la izquierda o puesta a la derecha
  • Paquete: embalaje antioxidante de exportación

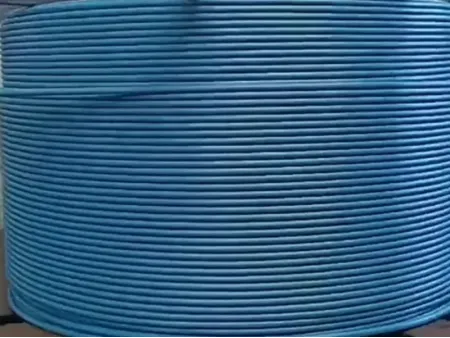

El tubo de acero de hormigón pretensado no adherido está diseñado con una capa de grasa anticorrosión y recubierto por una funda de polietileno de alta densidad (HDPE). Esta construcción especializada no solo protege contra el daño ambiental, sino que también garantiza la libertad de movimiento del cordón dentro de la cubierta, lo cual es crucial para acomodar las fuerzas de tracción y compresión en aplicaciones de concreto pretensado. El color de revestimiento predeterminado es el negro, lo que proporciona una opción estándar y neutra adecuada para diversas estéticas de construcción. Sin embargo, entendemos que proyectos específicos pueden requerir diferentes integraciones visuales. Por lo tanto, ofrecemos personalización en el color de la funda a pedido. Es importante tener en cuenta que los colorantes añadidos se seleccionan cuidadosamente para garantizar que no comprometan el rendimiento de la funda, manteniendo sus cualidades protectoras y su integridad estructural.

  • Estándar: ASTM A416
  • Material: 250/270 (82B/77B)
  • Construcción: 1×7 y 1×19
  • Dirección de colocación: colocación a la izquierda o puesta a la derecha
  • Paquete: embalaje antioxidante de exportación
Especificaciones
Ficha técnica del cordón de acero de hormigón pretensado de 7 hilos/alambres
Estándar de material y prueba de EE. UU. ASTM A 416
Propiedad mecánica del cordón de acero de hormigón pretensado de 7 hilos/alambres
Propiedad mecánica del cordón de acero de hormigón pretensado de 19 hilos/alambres
Construcción  Diámetro nominal DN (mm)  Tolerancia de diámetro (mm)  Área nominal de la sección transversal mm²  Peso teórico por metro (g/m)  Alargamiento del diámetro del alambre central (%)
1×7  9.50
(9.53)
0.30
-0.15
54.8 430 ≥2.5
11.10
(11.11)
74.2 582
12.70 0.40
-0.15
98.7 775
15.20
(15.24)
140 1101
15.70 150 1178
17.80
(17.78)
191
(189.7)
1500
18.90 220 1727
21.60 285 2237
(1×7)I 12.70 0.40
-0.15
98.7 775
15.20
(15.24)
140 1101
(1×7)C 12.70 0.40
-0.15
112 890
15.20
(15.24)
165 1295
18.00 223 1750
Construcción  Grado  Diámetro nominal DN (mm)  Área nominal de la sección transversal (mm²)  Peso del cordón de acero pretensado (kg/1000m)  Fuerza mínima de rotura (kN)  Alargamiento (%)  Tasa de relajación de 1000 horas
Carga inicial al 70% de la carga nominal máx.  Carga inicial al 80% de la carga nominal máx.
1×7  250 6.4 23.2 182 40.0 ≤3.5 ≤2.5 ≤3.5
7.9 37.4 294 64.5
9.5 51.6 405 89.0
11.1 69.7 548 120.1
12.7 92.9 730 160.1
15.2 139.4 1094 240.1
270 9.53 58.4 432 102.3 ≤3.5 ≤2.5 ≤3.5
11.11 74.2 582 137.g
12.70 98.7 775 183.7
13.20 107.7 844 200.2
15.24 140.0 1102 260.7
Construcción  Diámetro nominal (mm)  Resistencia nominal a la tracción (MPa)  Valor característico de la fuerza máx. (kN) (≥)  Valor máx. de la fuerza máx. (kN)  Límite elástico 0.2% (kN) (≥)  Tasa de elongación de fuerza máx. (L≥500 mm) 4/%  Propiedad de relajación de la tensión
Carga inicial equivalente a la fuerza máx. real (%)  Tasa de relajación de la tensión de 1000 hrs. (%)
1×7  15.20
(15.24)
1470 206 234 181 ≥3.5 7080 ≤2.5≤4.5
1570 220 248 194
1670 234 262 206
9.50
(9.53)
1720 94.3 105 83.0
11.10
(11.11)
128 142 113
12.70 170 190 150
15.20
(15.24)
241 269 212
17.80
(17.78)
327 365 288
18,90 1820 400 444 352
15.70 1770 266 296 234
21.60 504 561 444
9.50
(9.53)
102 113 89.8
11.10
(11.11)
1860 138 153 121
12.70 184 203 162
260 288 229
15.70 279 309 246
17.80
(17.78)
355 391 311
18.90 409 453 360
21.60 530 587 466
9.509.53 1960 107 118 94.2
11.10
(11.11)
145 160 128
12.70 193 213 170
15.20
(15.24)
274 302 241
1×71 12.70 1860 184 203 162
15.20
(15.24)
260 288 229
(1×7)C 12.70 1860 208 231 183
15.20
(15.24)
1820 300 333 264
18.00 1720 384 428 338
Construcción  Diámetro nominal (mm)  Resistencia nominal a la tracción (MPa)  Valor característico de la fuerza máx. (kN) (≥)  Valor máx. de la fuerza máx. (kN)  Límite elástico 0.2% (kN) (≥)  Tasa de elongación de fuerza máx. (L≥500 mm) 4/%  Propiedad de relajación de la tensión
Carga inicial equivalente a la fuerza máx. real (%)  Tasa de relajación de la tensión de 1000 hrs. (%)
1×19S(1 9 9) 28.6 1720 915 1021 805 ≥3.5 7080 ≤2.5≤4.5
17.8 1770 368 410 334
19.3 431 481 379
20.3 480 534 422
21.8 554 617 488
28.6 942 1048 829
20.3 1810 491 545 432
21.8 567 629 499
17.8 1860 387 428 341
19.3 454 503 400
20.3 504 558 444
21.8 583 645 513
1×19W
(1 6 6/6)
28.6 1720 915 1021 805
1770 942 1048 829
1860 990 1096 854
Proceso de producción de cordones de acero pretensados
  • Tratamiento superficial
  • Barra de alambre
  • Embutido (drawing)
  • Tratamiento térmico
  • Refrigeración por agua
  • Alambre de acero pretensado
  • Trensado
  • Tratamiento térmico
  • Refrigeración por agua
  • Cordón de acero de pretensado
  • Embalaje
  • Revestimiento de plástico
  • Refrigeración por agua
  • Cordón de acero de hormigón pretensado no adherente
  • Transporte
