Torno CNC horizontal
Solicite un presupuesto
NF32K

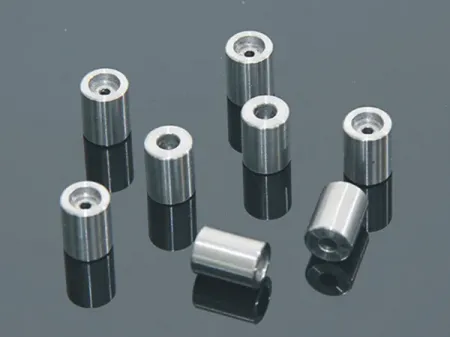

Este torno CNC horizontal de dos ejes, de alta eficiencia y precisión, está diseñado para tareas complejas de torneado en piezas de disco y componentes de eje corto. Permite realizar torneado cilíndrico interno y externo, torneado cónico, superficies escalonadas y esféricas, contornos rotacionales, ranurado interno y externo, taladrado y roscado. Su diseño de herramientas múltiples está optimizado para piezas que no requieren soporte de contrapunto, lo que lo hace ideal para componentes de disco y ejes cortos.
Solicite una cotización
Características
- La cama integrada con inclinación de 45° proporciona alta rigidez y una fuerte amortiguación de vibraciones, lo que garantiza un mecanizado estable y fiable.
- Las guías lineales de gran tamaño en ambos ejes ofrecen alta rigidez y un excelente comportamiento dinámico, manteniendo la precisión del mecanizado a largo plazo.
- El husillo está accionado por un servomotor con control de velocidad continuo de 100 a 5000 r/min, lo que permite ajustes flexibles de velocidad durante la programación.

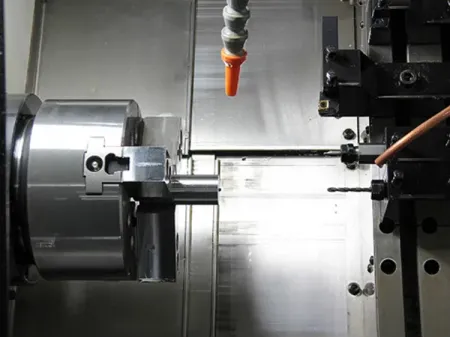

- El diseño sencillo y rápido de las herramientas múltiples facilita los cambios de herramienta y reduce el tiempo de inactividad.
- El diseño mecánico, eléctrico e hidráulico integrado en un solo sistema con protección completa, diseño limpio y estructura ergonómica facilita la operación, el mantenimiento y un rendimiento fiable.
- Compatible con sistemas CNC de GSK, Syntec y FANUC para satisfacer diversas necesidades de aplicación y automatización.
Especificaciones técnicas
| Máx. giro sobre la cama (mm) | 360 |
| Máx. giro sobre el carro (mm) | 100 |
| Distancia entre guías del eje Z (mm) | 380 |
| Distancia entre guías del eje X (mm) | 200 |
| Tipo de punta de husillo | A2-5 |
| Diámetro del orificio del husillo (mm) | 56 |
| Diámetro interior del rodamiento del husillo delantero (mm) | 90 |
| Diámetro máximo de la barra (mm) | 42 |
| Velocidad del husillo (r/min) | 100-5000 |
| Recorrido del eje X (mm) | 340 |
| Recorrido del eje Z (mm) | 260 |
| Desplazamiento rápido del eje X (m/min) | 13 |
| Desplazamiento rápido del eje Z (m/min) | 15 |
| Tipo de herramienta | Herramientas de cuadrilla (tipo gang) |
| Tamaño del vástago de la herramienta de torneado OD (mm) | 16×16 |
| Diámetro máximo de la barra de mandrinar (mm) | 20 |
| Dimensiones de la máquina (L×An×Al) (mm) | 2050×1450×1550 |
| Peso de la máquina (neto/bruto) (kg) | 2200/2500 |
