Perforadora de martillo en cabeza
Solicite un presupuesto
JK930
- Diámetro de perforación: 76-115mm
- Longitud de la varilla de perforación: 3.66m
- Profundidad máxima de perforación: 25m

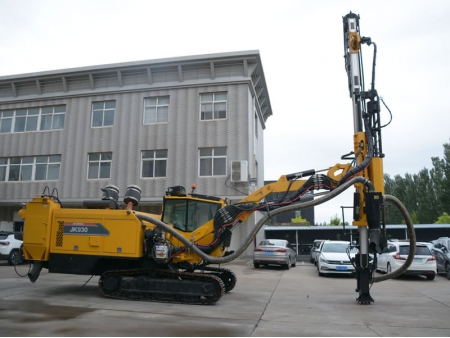

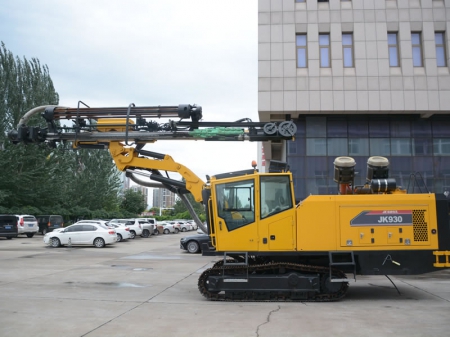

Perforadora de martillo en cabeza JK930
La perforadora de martillo en cabeza es una máquina de perforación hidráulica integrada versátil y robusta, diseñada para un alto rendimiento en aplicaciones de construcción exigentes. Sirve como una solución de perforación altamente eficiente para canteras pequeñas y medianas.
Con un centro de gravedad bajo y un amplio alcance de pluma, la perforadora mantiene un alto tiempo de actividad incluso en terrenos difíciles. Está equipada con un martillo perforador Montabert (Francia) y un compresor de aire de tornillo de alta eficiencia, lo que garantiza un funcionamiento fiable y duradero. La perforadora hidráulica integrada ofrece un funcionamiento suave, una calidad de perforación constante y una larga vida útil, lo que la hace ideal para proyectos de minería e ingeniería en una amplia gama de condiciones de trabajo.
Especificaciones técnicas
| Modelo | JK930 | |
| Sistema de perforación hidráulica de roca | Diámetro de perforación | 76-115 mm |
| Profundidad de perforación | Cambio automático de varillas, profundidad máxima de perforación en una pasada: 25m | |
| Modelo | HC150 | |
| Tipo | Percusión hidráulica, rotación con control independiente y eliminación automática de residuos | |
| Potencia de impacto | 21kW | |
| Frecuencia de impacto | 38-41Hz | |
| Presión de percusión | Max.140bar | |
| Velocidad de rotación | 0-145r/min | |
| Par de rotación | 883N·m | |
| Método de lubricación del vástago | Lubricación por niebla | |
| Método de descarga de escoria | Soplado con aire comprimido | |
| Varilla automática Sistema cambiante | Cantidad de barras de perforación almacenadas | 7 piezas en carrusel |
| Diámetro de la barra de perforación | T45, T51 | |
| Longitud de la barra de perforación | 3660mm | |
| Compresor de aire | Tipo de compresor | Compresor de tornillo de una etapa |
| FAD (suministro de aire libre) | 10m³/min en 8bar/hr | |
| Tren motriz | Marca y modelo | Cummins QSC8.3-C260-30 |
| Potencia nominal de salida/Velocidad nominal | 194kW/2200 RPM | |
| Capacidad del depósito de combustible diésel | 500L | |
| Pluma | Tipo de pluma | Pluma plegable |
| Ángulo de giro (izquierda/derecha) | 25°/ 25° | |
| Alcance vertical (apertura del agujero) | Plano horizontal, hasta 3.1m, hasta 4.7m | |
| Altura de perforación horizontal | Max. 7m | |
| Área de cobertura de perforación vertical | 17m² | |
| Avance | Longitud de avance (incluida la punta) | 7945mm |
| Recorrido de avance | 4300mm | |
| Tren de rodaje | Ancho de las zapatas | 350mm |
| Altura libre sobre el suelo | 455mm | |
| Oscilación de las orugas | ±10º | |
| Velocidad máxima de desplazamiento | 3.6km/h | |
| Superficie superable | Max. 30° (cabrestante recomendado para pendientes >20°) | |
| Dimensiones (estado del transporte) | Longitud | 11.8m |
| Ancho | 2.6m | |
| Altura | 3.2m (viga montada en la parte delantera) | |
| Peso | Aprox. 16.5 toneladas | |
Componentes principales
- Taladro de roca
- El equipo de perforación está equipado con una perforadora francesa Montabert HC150, que proporciona 21kW de potencia de impacto para altas tasas de penetración. La función de frecuencia de impacto ajustable permite a los operadores adaptar los parámetros de perforación a diferentes formaciones rocosas, mejorando la eficiencia y reduciendo los costos operativos. Esta configuración facilita una operación eficiente en diversas condiciones geológicas.
- Tren de rodaje
- Equipado con un sistema de desplazamiento de una oruga de cuatro ruedas sin mantenimiento, diseñado para maquinaria de construcción. El tren de rodaje admite un ángulo de oscilación de la oruga de ±10°, lo que permite ajustar el ángulo de la carrocería en tiempo real durante el desplazamiento en pendientes y las operaciones de perforación, mejorando así la seguridad del operador y de la máquina. El sistema de orugas ofrece gran movilidad y gran adaptabilidad al terreno.
- Pluma plegable
- El diseño reforzado del brazo de perforación plegable permite la perforación horizontal, vertical e inclinada en múltiples ángulos. Su amplia área de cobertura de perforación permite una operación eficiente en terrenos complejos y difíciles.
- Compresor de aire
- El compresor de aire está equipado con un extremo de aire de tornillo Atlas Copco, que proporciona un rendimiento estable y confiable con bajo consumo de energía para respaldar operaciones de perforación continuas.
- Mecanismo de alimentación
- El mecanismo de alimentación por cadena motorizado proporciona altas velocidades de alimentación y elevación con alta eficiencia operativa. Equipado con un motor de alimentación Eaton importado, garantiza un rendimiento estable y una fiabilidad a largo plazo.
- Sistema de filtración de entrada de aire
- El sistema de filtración de aire de tres etapas garantiza un aire de admisión limpio tanto para el motor como para el compresor. El filtro de primera etapa cuenta con limpieza automática de aire inversa, lo que elimina la necesidad de desmontar y limpiar manualmente. Este diseño reduce la entrada de polvo causada por la manipulación humana y mejora la fiabilidad general del sistema.
- Motor
- Equipado con un motor Cummins QSC8.3-C260-30 con una potencia nominal de 194kW. Este motor ofrece una gran potencia, un rendimiento fiable y un mantenimiento sencillo.
- Viga de avance
- La viga de avance está fabricada con una aleación de aluminio prensado especial y protegida por manguitos de acero inoxidable resistentes al desgaste. Esta estructura de avance de la broca ofrece alta resistencia y excelente rectitud, a la vez que mantiene un peso total bajo, lo que reduce la carga y mejora la fiabilidad operativa.
