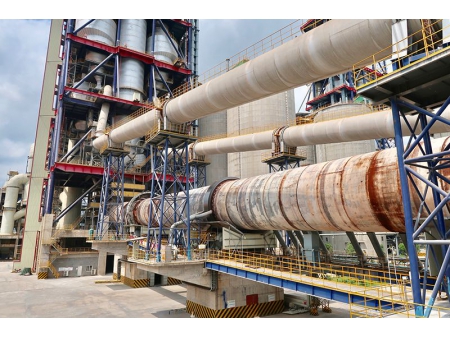

Horno rotatorio para plantas de cemento
Pengfei ha completado la construcción de más de 100 plantas de cemento diferentes con nuestros hornos rotatorios, con una capacidad de producción de 1000t/d~6000t/d.
El horno rotatorio es el equipo central de las líneas de producción de cemento por vía seca y húmeda. Está compuesto principalmente de una estructura, dispositivo de soporte, soporte de rodillos, engranaje de conducción, conducto de inyección de carbón, cabeza de horno flexible y un mecanismo de sellado en la cola del horno.
Nuestro horno de cemento tiene una estructura sólida, funciona de forma constante y produce clínker de gran calidad. Se puede equipar con un precalentador de eje o un precalentador de ciclones de cinco etapas. Tiene un funcionamiento práctico y fiable, ofrece eficiencia térmica estable y una tasa de funcionamiento de equipo mejorada. Si se compara con máquinas equivalentes con las mismas especificaciones, la máquina incrementa su tasa de funcionamiento en un 10%, su capacidad de producción en un 5%-10%, y reduce su consumo de energía en un 15%
Se utiliza principalmente para la calcinación de arcilla, caliza y escoria para producir clínker. El horno rotatorio de cemento también se puede utilizar para la sinterización y calcinación de minerales, concentrado de minerales e intermediarios. Por eso, se puede utilizar en la industria química y en la metalúrgica para producir metales ferrosos y no ferrosos como hierro, aluminio, cobre, zinc, estaño, níquel, volframio, cromo, etc.
Por ejemplo, durante la producción de aluminio, la máquina se puede utilizar para fabricar óxido de aluminio procedente de hidróxido de aluminio. Durante la fundición de hierro, se puede utilizar para fabricar pellets que se vayan a utilizar en hornos para la producción de hierro. En los procesos con minerales, se puede utilizar para la calcinación de minerales de hierro magnetizados para incrementar el magnetismo de los minerales con el fin de facilitar la separación magnética. En la industria química, se puede utilizar para producir carbonato de sodio, fertilizantes fosfatados y sulfuro de bario.
El horno rotatorio tiene un consumo de energía bajo y se puede utilizar en la industria de la protección medioambiental para quemar desechos comunes o peligrosos. Es una solución excelente para reutilizar los desechos ya que la máquina utiliza los desechos como combustible y así ahorra consumo de carbón.
Especificaciones del horno (m) | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | Φ4.8×74 | ||
Capacidad de producción (ton/día) | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | ||
Inclinación de la estructura del horno (%) | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | ||
No. de soportes | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
Tipo de rodillo de empuje | Mecánico o hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico | ||
Velocidad de rotación del horno | Unidad de accionamiento principal (r/min) | 0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | |
Unidad de accionamiento complementario (r/h) | 9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | ||
Unidad de accionamiento principal | Motor | Modelo | Z2-101 | ZSN4-280- 091B | ZSN4-280- 091B | ZSN4-315- 092 | ZSN4-355- 092 | ZSN4-355-12 | ZSN4-400- 092 |
Potencia nominal (Kw) | 100 | 160 | 160 | 220 | 315 | 400 | 630 | ||
Rango de velocidad (r/min) | ~1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 | 1500 | ||
Voltaje nominal (V) | 220 | 440 | 440 | 440 | 440 | 440 | 660 | ||
Reductor | Modelo | ZS145-1-I | ZSY-450-40-V | ZSY450-40 | NZS995- 28VIBL | YNS1110- 22.4VBR | YNS1400- 31.5VIBL | JH710C- SW305-40 | |
Ratio total de velocidad | 50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | ||
Accionamiento auxiliar | Motor | Modelo | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 |
Potencia nominal (Kw) | 7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | ||
Rango de velocidad (r/min) | 970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | ||
Voltaje nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
Reductor | Modelo | ZL35-7-I | ZSY160-31.5-II | ZSY355-31.5 | ZSY355 | YNS440-45IIR | YNS497-45ZC | JH220C-SW302-28 | |
Ratio total de velocidad | 14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | ||
Peso total (no incluye rodillos refractorios) (ton) | 207 | 256.5 | 281 | 341 | 434 | 550.5 | 854 | ||
Peso de la cubierta inferior del extremo del horno (ton) | 22 | 25 | 27 | 28 | 35 | 36 | 45 |
