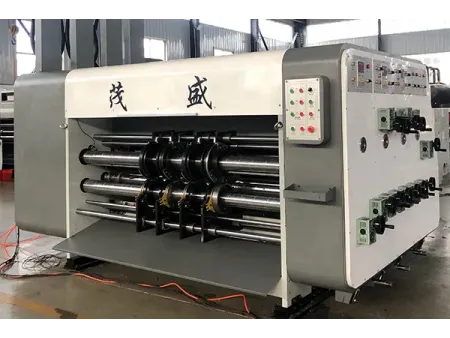

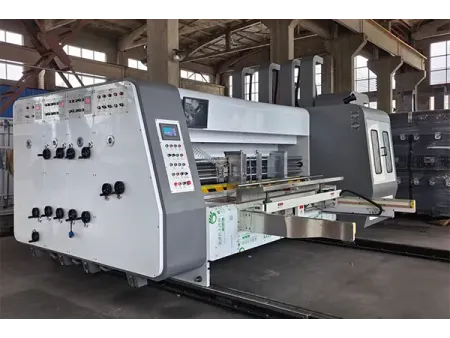

Impresora, ranuradora, troqueladora rotativa con alimentador de borde delantero, CZYL-D
Solicite un presupuesto
Sitio web: http://corrugatedline-ar.com/2-6-printer-slotter-rotary-die-cutter-with-lead-edge-feeder.html
Máquinas de conversión de cartón corrugado
La impresora, ranuradora, troqueladora rotativa de modelo económico con alimentador de borde delantero está diseñada para una conversión rentable de cartón corrugado sin sacrificar la calidad. Imprime, corta, hende, recorta, ranura y troquela a dos colores en una sola operación. Gracias a su sistema de control intuitivo y su construcción robusta, esta máquina ofrece un rendimiento fiable para producciones de mediana a gran escala.
Características
- Operación todo en uno
Realiza impresiones en dos colores, corte, estampado, recorte, ranurado y troquelado en una sola pasada, lo que garantiza eficiencia y precisión. - Sistema de alimentación avanzado
Equipado con un sistema de alimentación de borde delantero con absorción de vacío para una operación simple, un rendimiento estable y alta precisión (se puede resaltar visualmente con fotos si es necesario). - Construcción duradera
Los rodillos impulsores están fabricados con acero de alta calidad, cromado duro y rectificado con precisión. Los engranajes están fabricados con acero de aleación de primera calidad, tratados térmicamente y rectificados para una mayor durabilidad. - Impresión de precisión
La conexión sin llave en los ejes de transmisión principales reduce los espacios mecánicos, lo que garantiza un registro de color preciso e impresiones de alta calidad. - Características de seguridad
La función de autobloqueo impide que la máquina arranque a menos que todas las unidades estén completamente bloqueadas, lo que protege tanto al equipo como a los operadores. Durante el funcionamiento, los embragues de las unidades permanecen bloqueados para evitar daños accidentales. - Sistema de reinicio a cero
La puesta a cero automática garantiza líneas de base de ajuste consistentes, reduciendo el desperdicio de cartón. - Aplicación versátil
Adecuado para convertir cartones corrugados de 3, 5 y 7 capas, así como cartón con flauta E.
Especificaciones
| Modelo | | | | | | |
| Velocidad máxima (hojas/min) | 180 | 180 | 150 | 130 | 120 | 100 |
| Precisión de alimentación de papel (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño mínimo de hoja (mm) | 250×500 | 250×500 | 320×600 | 320×600 | 350×600 | 350×600 |
| Tamaño máximo de hoja (mm) | 850×2000 | 850×2200 | 1150×2400 | 1150×2800 | 1350×2600 | 1550×2800 |
| Tamaño de la hoja de alimentación por salto (mm) | 1200×2000 | 1200×2200 | 1400×2400 | 1400×2800 | 1600×2600 | 1800×2800 |
| Área máxima de impresión (mm) | 820×2000 | 820×2200 | 1150×2400 | 1150×2800 | 1400×2600 | 1550×2800 |
| Precisión de impresión (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Espesor de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Tamaño mínimo de ranura (L×An×Al) (mm) | 220×60×70 | 220×60×70 | 250×60×80 | 250×60×80 | 250×60×80 | 250×60×80 |
| Tamaño mínimo de troquelado (L×An×Al) (mm) | 170×80×80 | 170×80×80 | 180×80×80 | 180×80×80 | 180×80×80 | 180×80×80 |
| Profundidad máxima de ranurado (mm) | 230 | 230 | 310 | 310 | 370 | 410 |
| Se pueden agregar cuchillas adicionales para aumentar la profundidad de ranurado | ||||||
| Precisión de ranurado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Tamaño máximo de troquelado (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 |
| Precisión de troquelado (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
Configuración principal
Unidad de entrega mecánica de papel
Sistema de entrega de papel / rodillo de borde frontal
- Alimentación por succión de aire: Equipada con un ventilador de 7.5 kW; el flujo de aire se puede ajustar según la curvatura del cartón (regulado por válvula) para garantizar una alimentación fluida.
- Guías ajustables: La posición del deflector lateral y la caja de engranajes trasera se ajusta eléctricamente.
- Contador de papel: Permite configurar y visualizar la cantidad de producción con una alarma automática.
Dispositivo de puesta a cero automático
- Puesta a cero automática: Las unidades de entrega de papel e impresión cuentan con puesta a cero automática eléctrica con memoria de borrado.
- Reducción de residuos: En cajas estándar, se puede lograr la colocación correcta tras tan solo dos impresiones de prueba, lo que minimiza el desperdicio de cartón.
Dispositivo de preparación de papel
- Alineación neumática: Equipado con un dispositivo de alineación de papel neumático que se puede configurar para alinear automáticamente las hojas a intervalos específicos.
Unidad de impresión
Rodillo de impresión (rodillo de placa)
- Tamaño del rodillo: Diámetro exterior Ø480 mm (incluido el diámetro exterior de la placa).
- Eje con trinquete fijo: Carrete fijado con mecanismo de trinquete para mayor estabilidad.
- Ranura para placa: Ranura para placa colgante de longitud completa, apta para tiras de placa de 9 mm × 3 mm.
- Cambio rápido de placa: Dispositivo de cambio rápido de placa para fácil instalación y extracción; el pedal con control eléctrico permite la rotación hacia adelante y hacia atrás.
Rodillo de malla de acero
- Tamaño del rodillo: Rodillo de malla de acero con un diámetro exterior de Ø198 mm.
- Elevación automática: Integrada con el dispositivo de elevación neumático del sistema de alimentación de papel. El rodillo desciende para entrar en contacto con la placa de impresión durante la alimentación y se eleva para separarse al detenerse la alimentación.
Rodillo de goma
- Tamaño del rodillo: Diámetro exterior Ø198 mm.
- Superficie duradera: Superficie de tubo de acero recubierta de caucho resistente al desgaste y con compensación de equilibrio para un funcionamiento estable.
Mecanismo de ajuste de fase
- Control de la fase de impresión: Control digital eléctrico con ajuste de 360°, operable tanto en funcionamiento como en parada.
- Ajuste lateral: Posicionamiento lateral manual con un rango de ajuste de ±7.5 mm.
Dispositivo de fijación de la fase de impresión
- Freno automático: Equipado con un dispositivo de frenado automático tipo cilindro.
- Mantenimiento de la posición: Al separar la máquina o ajustar la fase, el mecanismo de freno impide la rotación y mantiene fija la posición original de la marcha.
Unidad de ranurado
Control de cuchillos
- Estructura: Diseño de doble cuchilla de un solo eje, con cuchilla trasera ajustable manualmente.
- Asientos de cuchilla móviles: Cuatro asientos de cuchilla móviles con ajuste manual de espaciado.
- Método de ajuste: Afloje el tornillo de fijación y gire manualmente el engranaje de la cuchilla mientras lo mueve simultáneamente.
Portacuchillas para ranurar y dividir papel
- Especificaciones de la cuchilla: Cuchilla ranuradora de 7 mm de grosor, fabricada en acero de aleación de alta calidad y tratada térmicamente con tecnología patentada de ranurado de dientes para garantizar durabilidad y precisión.
- Diseño flexible: La cuchilla ranuradora central es móvil, lo que la hace ideal para la producción de cajas de cartón dobles de gran tamaño.
Máquina apiladora de residuos (opcional)
