Conjuntos de bomba y motor (Unidad de bomba/motor de paletas)

Conjuntos de bomba y motor   (Unidad de bomba/motor de paletas)
Conjuntos de bomba y motor   (Unidad de bomba/motor de paletas)
Conjuntos de bomba y motor   (Unidad de bomba/motor de paletas)
Solicite un presupuesto

Nuestros conjuntos de bombas y motores combinan bombas de paletas eficientes con motores de alto rendimiento, diseñados para aplicaciones industriales para proporcionar una excelente transferencia de fluidos.

Características
  • Alta eficiencia y ahorro de energía: Incorpora un diseño de placa de distribución flotante y un motor de alta eficiencia que reduce significativamente el consumo de energía.
  • Funcionamiento suave: La bomba de paletas de doble acción con tecnología de equilibrio hidráulico radial reduce la vibración y el ruido, prolongando así la vida útil del equipo.
  • Diseño compacto: El motor y el cuerpo de la bomba integrados ocupan un espacio mínimo, lo que facilita la instalación y el mantenimiento, ideal para entornos con espacio limitado.
  • Duradero y fiable: Fabricado con materiales compuestos de alta resistencia y procesos de fabricación de precisión, ofrece resistencia a la corrosión y al desgaste en condiciones de trabajo exigentes.
  • Fácil mantenimiento: El diseño modular facilita la sustitución de componentes clave, lo que reduce el tiempo de inactividad y mejora la eficiencia operativa.
Aplicaciones
  • Fabricación industrial: Ampliamente utilizado en sistemas hidráulicos de media a baja presión para máquinas herramienta de precisión, máquinas de moldeo por inyección y prensas.
  • Maquinaria de construcción: Adecuado para equipos como excavadoras y cargadoras, garantizando una transmisión hidráulica eficiente.
Características
  • Bajo consumo energético y alta eficiencia.
  • Bajo nivel de ruido y bajo aumento de temperatura.
  • Estructura compacta, ligera y miniaturizada.
Aplicaciones
  • Máquinas herramienta
  • Equipos de automatización
  • Maquinaria para caucho y plástico
  • Unidades de refrigeración hidráulicas
Especificaciones técnicas
General Tipo: Motor de inducción de jaula trifásico (SCIM)
Voltaje: Se puede fabricar para voltajes en todo el mundo.
Frecuencia: Frecuencia nominal 50Hz o 60Hz (especificación común 50Hz/60Hz disponible para 5HP y menores)
Potencia de salida: 1~3HP
Clasificación de tiempo: Uso continuo dentro del par nominal
Método de enfriamiento: Refrigeración por ventilador totalmente cerrado (TEFC)
Clase de protección: Totalmente cerrado (IP54)
Rango aplicable Fuente de alimentación: Tasa de fluctuación de voltaje: dentro de ±10%, Tasa de fluctuación de frecuencia: dentro de ±5%
Entorno de funcionamiento: Entorno interior general, temperatura ambiente: -10℃ ~ 40℃, humedad: por debajo del 90% de HR.
Método de accionamiento: Conexión directa mediante accionamiento de acoplamiento de eje de chaveta única
Rotación: Rotación hacia adelante
Características Método de prueba: Basado en la Comisión Electrotécnica Internacional (IEC34), Norma Nacional China (CNS10919), probado con arranque a voltaje completo
Aumento de temperatura: Aumento de temperatura del devanado del estator: por debajo de 75℃ por método de resistencia, factor de servicio (F.S.) 1.0
Característica de sobrevelocidad: 4P para una velocidad sincrónica del 125% durante 1 minuto, 6P para una velocidad sincrónica del 150% durante 1 minuto
Característica de sobrepar: 160% del par nominal durante 20 segundos
Dimensiones (unidad: mm)

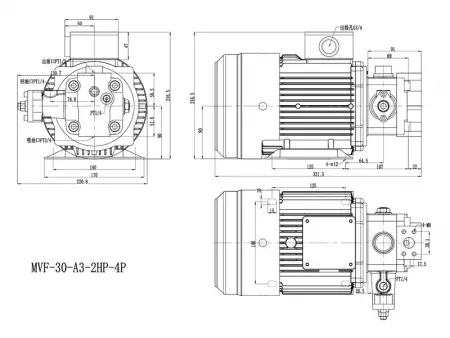

  • MVF-30-A3-2HP-4P
  • MVF-30-A3-3HP-4P
  • MVF-40-A3-3HP-4P

Esta unidad ofrece una calidad estable y una larga durabilidad. Los motores están diseñados para funcionar a plena carga por encima de los valores estándar, y el acero del eje cuenta con tratamiento térmico para resistir altas presiones y prolongar su vida útil. Se pueden fabricar especificaciones personalizadas según los requisitos del cliente.

Aplicaciones
  • Máquinas herramienta
  • Equipos de automatización
  • Maquinaria para caucho y plástico
  • Unidades de refrigeración hidráulicas
Especificaciones técnicas
General Tipo: Motor de inducción de jaula trifásico (SCIM)
Voltaje: Se puede fabricar para voltajes en todo el mundo.
Frecuencia: Frecuencia nominal 50Hz o 60Hz (especificación común 50Hz/60Hz disponible para 5HP y menores)
Potencia de salida: 1/2~10HP Tamaño del marco: 71-132
Clasificación de tiempo: Uso continuo dentro del par nominal
Método de enfriamiento: Refrigeración por ventilador totalmente cerrado (TEFC)
Clase de protección: Totalmente cerrado (IP54)
Rango aplicable Fuente de alimentación: Tasa de fluctuación de voltaje: dentro de ±10%, Tasa de fluctuación de frecuencia: dentro de ±5%
Entorno de funcionamiento: Entorno interior general, temperatura ambiente: -10℃ ~ 40℃, humedad: por debajo del 90% de HR.
Método de accionamiento: Conexión directa mediante accionamiento de acoplamiento de eje de chaveta única
Rotación: Rotación hacia adelante
Características Método de prueba: Basado en la Comisión Electrotécnica Internacional (IEC34), Norma Nacional China (CNS10919), probado con arranque a voltaje completo
Aumento de temperatura: Aumento de temperatura del devanado del estator: por debajo de 75℃ por método de resistencia, factor de servicio (F.S.) 1.0
Característica de sobrevelocidad: 4P para una velocidad sincrónica del 125% durante 1 minuto, 6P para una velocidad sincrónica del 150% durante 1 minuto
Característica de sobrepar: 160% del par nominal durante 20 segundos
Dimensiones (unidad: mm)
A AA AD B C D H h L
1HP-4P VP-20 125 158 136 100 76.3 69.5 80 216 337
1HP-4P VP-30 125 158 136 100 78.7 95.5 80 227 365
1HP-4P VP-20-20 125 158 136 100 76.3 69.5 80 216 410
2HP-4P VP-20 140 177 145 125 73.5 69.5 90 226 364
2HP-4P VP-40 140 177 145 125 75.4 95.5 90 237 392
2HP-4P VP-40-40 140 177 145 125 75.4 95.5 90 237.4 476
2HP-4P 50T 140 177 145 125 104 104 90 188 430
3HP-4P VP-40 160 200 157 140 88.4 95.5 100 247 427.4
3HP-4P VP-40-40 160 200 157 140 88.4 95.4 100 247 511.4
