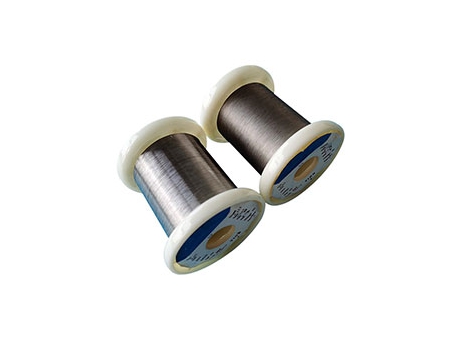

Cable de aleación para termopar
Solicite un presupuesto
Descripción
La aleación de termopar es un material que usa el potencial termoeléctrico para medir la temperatura con la diferencia de temperatura.
- Esta aleación debe presentar un alto potencial termoeléctrico y un alto coeficiente de temperatura del potencial termoeléctrico a fin de garantizar una alta sensibilidad. Y se demanda que la variación del potencial termoeléctrico con la temperatura sea de un solo valor, de preferencia en una relación lineal.
- Se requiere que tenga buena resistencia a la oxidación en temperaturas elevadas y resistencia a la corrosión que pueda provocar el medio ambiente.
- Buena estabilidad y repetición de uso, además de un procesamiento simple y un bajo costo.
Es bastante difícil que la aleación cumpla con esos requerimientos, y los materiales para termopar tienen también sus propias ventajas y desventajas. Por lo cual el material para termocupla se selecciona por la temperatura de operación.
Especificaciones
La aleación convencional hecha de alambre de termopar es de 0.2mm, 0.5mm, 0.8mm, 1.2mm, 1.5mm, 2.0mm o 3.2mm. Podemos personalizar el tamaño de 0.05mm a 10mm según los requerimientos del cliente.
El metal precioso fabricado de alambre de termopar tiene un tamaño más fino de 0.03mm.
Variedad | Índice | Material del cátodo | Material del ánodo | Temperatura de operación máxima/℃ | Rango de temperatura de la tabla de referencia/℃ | Norma Nº | ||||
Código | Componente | Código | Componente | Largo plazo | Corto plazo | |||||
PtRh30-PtRh6 | B | BP | PtRh30 | BN | PtRh6 | 1600 | 1800 | 0~1820 | GB 290*2-82 | |
PtRh13-Pt | R | RP | PtRh13 | RN | Pt | 1400 | 1600 | -50~1769 | GB 1598-86 | |
PtRh10-Pt | S | SP | PtRh10 | SN | Pt | 1300 | 1600 | -50~1769 | GB 3772-83 | |
NiCr-NiSi | K | KP | NiCr10 | KN | NiSi3 | 1200 | 1300 | -270~1373 | GB 2614-85 | |
NiCr-Constantán | E | EP | NiCr10 | EN | NiCu55 | 750 | 900 | -270~1000 | GB 4993-85 | |
Fe-constantán | J | JP | Fe | JN | NiCu55 | 600 | 750 | -210~1200 | GB 4993-85 | |
Cu-constantán | T | TP | Cu | TN | NiCu55 | 350 | 400 | -270~400 | GB 2903-82 | |
NiCr-oro-hierro | NiCr-AuFe | NiCr | NiCr10 | AuFe | AuFe0.07 (fracción molar, %) | 0 | - | -273.15~0 | GB 2904-82 | |
Cobre - oro-hierro | Cr-AufF | Cr | Cu | AuFe | AuFe0.07 (fracción molar, %) | 0 | - | -270~0 | GB 2904-82 | |
NiCrSi - NiSi | N | NP | NiCr14.5Si1.5 | NN | NiSi4.5MgO0.1 | 1200 | 1300 | -270~1300 | ZBN05004-88 | |
Tungsteno-renio 3- Tungsteno-renio 25 | WRe3-WRe25 | WRe3 | WRe3 | WRe25 | WRe25 | 2300 | - | -0~2315 | ZBN05003-88 | |
Tungsteno-renio 5- Tungsteno-renio 26 | wRe5-WRe26 | WRe5 | WRe5 | WRe26 | WRe26 | 2300 | - | -0~2315 | ZBN05003-88 |
