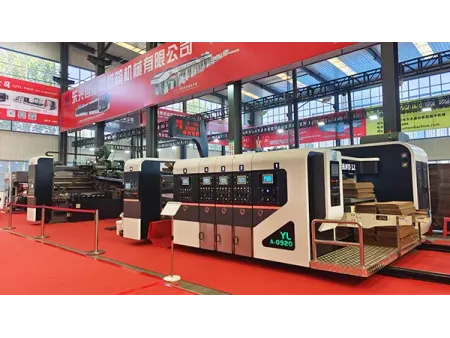

Impresora, ranuradora, troqueladora, plegadora y encoladora, CZYL-PCM-A
Solicite un presupuesto
Máquinas de conversión de cartón corrugado
La impresora, ranuradora, troqueladora, plegadora y encoladora es una línea de producción de alta velocidad diseñada para imprimir, ranurar, troquelar, plegar y encolar en un solo proceso continuo. Combina sistemas de control inteligentes, una construcción robusta y mecanismos de plegado avanzados para ofrecer una producción de cartón corrugado precisa, estable y eficiente.
Características
- Control táctil inteligente
La pantalla táctil a todo color de 10 pulgadas almacena hasta 200 pedidos con funciones de búsqueda de pedidos, ingreso de posición cero, ajuste de fase automático/manual, gestión de parámetros de la máquina, elevación de placas (manual/automática) y visualización automática de la cantidad y velocidad de producción. - Construcción duradera
Todos los rodillos giratorios están fabricados con acero de primera calidad, cromados duros y rectificados con precisión; los engranajes son de acero de aleación, tratados térmicamente y rectificados para una larga vida útil. - Ajuste de precisión del espacio
El sistema de engranaje helicoidal autoblocante de alta precisión con un diseño de manija de disco de tres varillas garantiza que los ajustes sean rápidos y fáciles. - Control de ranurado automatizado
La sección de ranurado ofrece ajuste eléctrico de las dimensiones axiales, longitudinales y de altura de la caja del asiento de la cuchilla. - Sistema de troquelado que ahorra costos
La compensación de velocidad diferencial con rodillo suave tipo leva permite un movimiento transversal de 40 mm para un desgaste uniforme de las pastillas, lo que extiende la vida útil de las pastillas y reduce los costos operativos. - Alimentación estable de hojas
El sistema de entrega de hojas con inserción hacia abajo evita que las tablas se salgan de su lugar debido a que son duras o están mal adheridas, lo que garantiza una alimentación estable y un encolado de alta calidad. - Control PLC completo
El sistema PLC ajusta automáticamente la configuración en función de los parámetros del pedido, lo que proporciona cambios rápidos y precisos. - Plegado y hendido precisos
Los mecanismos de plegado secundario y escuadrado en ángulo recto garantizan un plegado preciso, un rendimiento estable y un control constante del espacio de unión.
Especificaciones
| Modelo | | | |
| Área máxima de impresión (L×An) (mm) | 1200×2400 | 1400×2600 | 1600×2800 |
| Tamaño máximo de troquelado (L×An) (mm) | 1200×2400 | 1400×2600 | 1600×2800 |
| Tamaño máximo de papel de alimentación continua (L×An) (mm) | 1150×2400 | 1350×2600 | 1550×2800 |
| Tamaño máximo de papel de alimentación por salto (L×An) (mm) | 1400×2400 | 1600×2600 | 1800×2800 |
| Tamaño mínimo de hoja (L×An) (mm) | 320×600 | 350×600 | 380×600 |
| Espesor de la placa de impresión (mm) | 7 | 7 | 7 |
| Espesor de cartón aplicable (mm) | 2-10 | 2-10 | 2-10 |
| Velocidad máxima de la máquina (hojas/min) | 300 | 180 | 150 |
| Precisión de impresión (mm) | ±0.5 | ±0.5 | ±0.5 |
| Precisión de ranurado (mm) | ±1 | ±1 | ±1 |
| Precisión de alimentación de papel (mm) | ±0.5 | ±0.5 | ±0.5 |
Plegadora encoladora de cajas de cartón plegable hacia abajo
La plegadora encoladora de cajas de cartón plegable está diseñada como una unidad independiente que puede colocarse detrás de una máquina de impresión. Combina una entrega fiable de hojas, un control inteligente y un plegado preciso para garantizar un encolado de cajas de alta calidad, incluso en condiciones difíciles.
Características
- Entrega estable de hojas
El sistema de alimentación de hojas con inserción descendente evita que se produzcan estallidos causados por tablas rígidas o mal adheridas, lo que garantiza un funcionamiento suave y una calidad de encolado constante. - Control inteligente
El programa PLC ajusta automáticamente la configuración en función de los parámetros del orden de entrada, lo que permite cambios eficientes y precisos. - Plegado y hendido precisos
Los mecanismos de plegado secundario y escuadrado en ángulo recto garantizan un plegado preciso y un control uniforme de los espacios entre las juntas. - Sistema de conducción independiente
El mecanismo de cuadratura en ángulo recto está impulsado por un motor dedicado, que proporciona una transmisión de potencia pura para un rendimiento estable y confiable. - Control de espacios consistentes
Incluso si la calidad del ranurado o plegado es imperfecta, los mecanismos secundarios de plegado y escuadrado mantienen espacios de unión uniformes, con un tamaño ajustable según sea necesario. - Apilamiento y conteo confiables
Equipado con un sistema de alineación secundario en la sección de apilado y conteo, eliminando las diferencias de tijera para cajas perfectamente alineadas.
