Refrigerado por agua Sistema de pruebas de vibración

Solicite un presupuesto

Sitio web: http://testchamber-ar.com/14-2-water-cooled-vibration-test-system.html

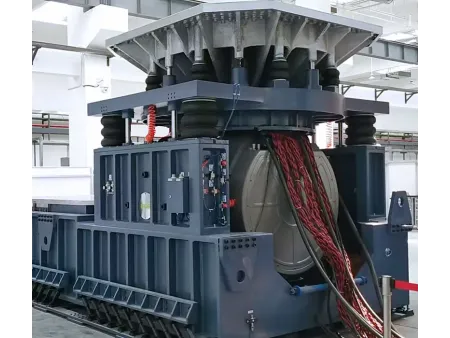

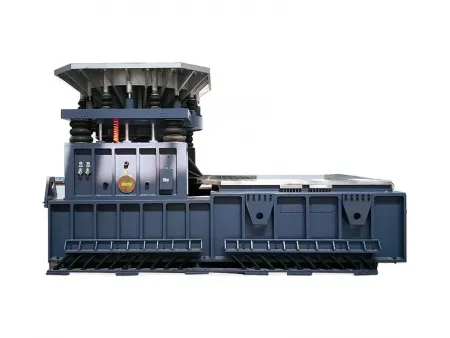

Sistema de vibración electrodinámico diseñado para probar muestras de tamaño mediano y grande

Estos sistemas de vibración con enfriamiento por agua ofrecen potencias de entre 80 y 400 kN, ideales para realizar pruebas a productos grandes o pesados. Su combinación de fuerza y refrigeración eficiente les permite operar de manera estable incluso en condiciones exigentes. Su excelente capacidad de carga y un guiado preciso, los hacen ideales para sectores como la aeroespacial, defensa, marítimo y ferroviario para comprobar la durabilidad y fiabilidad de equipos críticos. Además, están diseñados según las normas chinas e internacionales y pueden adaptarse a necesidades específicas de cada proyecto.

Cumplimiento de normas

Nuestros sistemas de vibración con enfriamiento por agua se diseñan siguiendo estrictamente las normas nacionales JJG948/2018, JJG1000-2005 y GB/T 13310-2007.
Su rendimiento cumple con los estándares internacionales ISO 5344, IEC 60068-2-6 y MIL-STD-810, garantizando resultados fiables.
Sus características como su configuración se pueden adaptar para ajustarse a los requisitos específicos de cada prueba.

Parámetros técnicos

Modelo del sistema	TS25WLS3-340	TS35WLS3-340	TS50W-445	TS50WLS3-445	TS50WLS4-445	TS60W-445	TS60WLS3-445	TS60WLS4-445	TS70W-445	TS70WLS3-445	TS70WLS4-445	TS80W-445	TS80WLS3-445	TS80WLS4-445
Senoidal/Aleatoria (kN)	25	35	50	50	50	60	60	60	70	70	70	80	80	80
Fuerza de choque (kN)	50/75	70/105	100/150	100/150	100/150	120/180	120/180	120/180	140/210	140/210	140/210	160/240	160/240	160/240
Rango de frecuencia (Hz)	5 - 2.800	5 - 2.800	5 - 2.600	5 - 2.500	5 - 2.400	5 - 2.600	5 - 2.500	5 - 2.400	5 - 2.600	5 - 2.500	5 - 2.400	5 - 2.500	5 - 2.500	5 - 2.400
Aceleración máx.(m/s²)	1.000	1.000	1.000	1.000	900	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000
Velocidad máx.(m/s)	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Desplazamiento máx.(mm)	76	76	51	76	100	51	76	100	51	76	100	51	76	100
Carga máx. (kg)	300	300	800	800	800	800	800	800	800	800	800	800	800	800
Masa de la armadura (kg)	25	25	50	50	55	55	60	60	55	60	60	60	60	60
Diámetro de la armadura (mm)	340	340	445	445	445	445	445	445	445	445	445	445	445	445
Frecuencia natural del cuerpo suspendido (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Insertos de armadura (estándar)	21×M10	21×M10	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12
Densidad de flujo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frecuencia de resonancia fundamental (Hz)	2.700 (nom.) ±5%	2.700 (nom.) ±5%	2.400 (nom.) ±5%	2.200 (nom.) ±5%	2.100(nom.) ±5%	2.350 (nom.) ±5%	2.200 (nom.) ±5%	2.100(nom.) ±5%	2.350 (nom.) ±5%	2.200 (nom.) ±5%	2.100(nom.) ±5%	2.200 (nom.) ±5%	2.200 (nom.) ±5%	2.100 (nom.) ±5%
Peso (kg)	1750	1750	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550
Dimensiones (mm)	1136×710×1071	1136×710×1071	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336
Modelo del amplificador de potencia	PWA30W	PWA40W	PWA50W	PWA50W	PWA50W	PWA60W	PWA60W	PWA60W	PWA70W	PWA70W	PWA80W	PWA80W	PWA80W	PWA80W
Potencia (kVA)	36	48	50	50	50	60	60	60	70	70	80	80	80	80
Voltaje máx. de salida (V)	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Corriente máx. de salida (A)	400	500	550	550	550	550	550	550	600	600	900	900	900	900
Requerimiento de potencia (kVA)	86	91	91	91	91	101	101	102	111	111	142	142	142	142
Peso (kg)	700	1000	1100	1100	1100	1150	1150	1150	1200	1200	1800	1900	1900	1900
Dimensiones (mm)	600×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150
Modelo del equipo de refrigeración	CW-40-1	CW-40-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1
Método de refrigeración	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua
Caudal del circuito interno de agua (L/min)	40	40	40	40	80	40	40	80	40	40	80	80	80	80
Presión interna del agua (Mpa)	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Caudal del circuito externo de agua (L/min)	100	100	100	100	160	100	100	160	100	100	160	160	160	160
Presión externa del agua (Mpa)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Potencia de la bomba de agua (kW)	5/2.5	5/2.5	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	10/4	10/4	10/4
Peso (kg)	250	250	250	250	320	250	250	320	250	250	320	320	320	320
Dimensiones (L×A×A) (mm)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

Modelo del sistema	TS100-550	TS100LS3-550	TS120-550	TS120LS3-550	TS160-650	TS160LS3-650	TS180-650	TS180LS3-650	TS200-650	TS200LS3-650	TS300LS3-870	TS350LS3-870	TS400LS3-870
Senoidal/Aleatoria (kN)	100	100	120	120	160	160	180	180	200	200	300/240	350/250	400/300
Fuerza de choque (kN)	200/300	200/300	240/360	240/360	320/480	320/480	360/480	360/480	400/600	400/600	600/900	700/900	800/1000
Rango de frecuencia (Hz)	5 - 2.500	5 - 2.500	5 - 2.500	5 - 2.500	5 - 2.100	5 - 2.100	5 - 2.100	5 - 2.100	5 - 2.100	5 - 2.100	5 - 1.700	5 - 1.700	5 - 1.700
Aceleración máx.(m/s²)	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000	1.000
Velocidad máx. (m/s)	2	2	2	2	2	2	2	2	2	2	2	2	2
Desplazamiento máx. (mm)	51	76	51	76	51	76	51	76	51	76	76	76	76
Carga máx. (kg)	1000	1000	1000	1000	2,500	2,500	2,500	2,500	2,500	2,500	5,000	5,000	5,000
Masa de la armadura (kg)	90	90	90	90	150	150	150	150	150	150	300	310	330
Diámetro de la armadura (mm)	550	550	550	550	650	650	650	650	650	650	870	870	870
Frecuencia natural del cuerpo suspendido (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Insertos de armadura (estándar)	37×M12	37×M12	37×M12	37×M12	25×M12	25×M12	25×M12	25×M12	25×M12	25×M12	33×M12	33×M12	33×M12
Densidad de flujo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frecuencia de resonancia fundamental (Hz)	2.150 (nom.) ±5%	2.150 (nom.) ±5%	2.150 (nom.) ±5%	2.150 (nom.) ±5%	1.800 (nom.) ±5%	1.800 (nom.) ±5%	1.700 (nom.) ±5%	1.700 (nom.) ±5%	1.700 (nom.) ±5%	1.700 (nom.) ±5%	1.600 (nom.) ±5%	1.600 (nom.) ±5%	1.600 (nom.) ±5%
Peso (kg)	7380	7380	7380	7380	11100	11100	11100	11100	11100	11100	22950	22950	22950
Dimensiones (mm)	1780×1280×1380	1780×1280×1380	1780×1280×1380	1780×1280×1380	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2800×2300×1943	2800×2300×1943	2800×2300×1943
Modelo del amplificador de potencia	PWA100W	PWA100W	PWA120W	PWA120W	PWA160W	PWA160W	PWA180W	PWA180W	PWA200W	PWA200W	PWA300W	PWA350W	PWA400W
Potencia (kVA)	100	100	120	120	160	160	180	180	200	200	380	420	460
Voltaje máx. de salida (V)	120	120	120	120	120	120	120	120	120	120	120	120	120
Corriente máx. de salida (A)	1100	1100	1200	1200	1800	1800	2000	2000	2200	2200	3000	3600	4000
Requerimiento de potencia (kVA)	162	162	182	182	232	232	252	252	282	282	427	507	537
Peso(kg)	2000	2000	2000	2000	2700	2700	2700	2700	3400	3400	4200	6300	6300
Dimensiones (mm)	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	3000×1000×2150	3000×1000×2150	6000×1000×2150	6000×1000×2150	6000×1000×2150
Modelo del equipo de refrigeración	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-120-1	CW-120-1	CW-120-1
Método de refrigeración	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua	Refrigeración por agua
Caudal del circuito interno de agua (L/min)	80	80	80	80	80	80	80	80	80	80	120	120	120
Presión interna del agua (Mpa)	1	1	1	1	1	1	1	1	1	1	1	1	1
Caudal del circuito externo de agua (L/min)	160	160	160	160	160	160	160	160	160	160	320	320	320
Presión externa del agua (Mpa)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Potencia de la bomba de agua (kW)	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	15/6.5	15/6.5	15/6.5
Peso (kg)	320	320	320	320	320	320	320	320	320	320	350	350	350
Dimensiones (L×A×A) (mm)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

Para la circulación interna del equipo se recomienda utilizar agua destilada de baja dureza (≤30 ppm), con pH entre 7 y 8 y conductividad aproximada de 1 μS/cm. En cambio, el circuito de refrigeración externo puede funcionar con agua corriente.
