Equipo de perforación de barreno largo KS311, Equipo de perforación de tiro largo Fabricante

Equipo de perforación de barreno largo KS311, Equipo de perforación de tiro largo

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-5-1-hydraulic-long-hole-drilling-rig.html

Dimensiones (L×An×Al): 9700×2300×3300mm
Peso: 16000kg
Gradeabilidad: 14°

El equipo de perforaión de barreno largo KS311 se utiliza principalmente para tareas de perforación y bulonaje de agujeros largos, además es adecuada para minas subterráneas y túneles con un rango de altura de 3.5m-5m y un rango de ancho de 3.5m-5m. Este equipo de perforación de barrenos largos es capaz de girar la pluma de 360 grados, y está configurada con un mecanismo de pluma giratoria y un riel guía para lograr una perforación completa de orificios de 360 grados y una cobertura horizontal con una retención paralela de 3 metros, es versátil para una variedad de aplicaciones mineras.

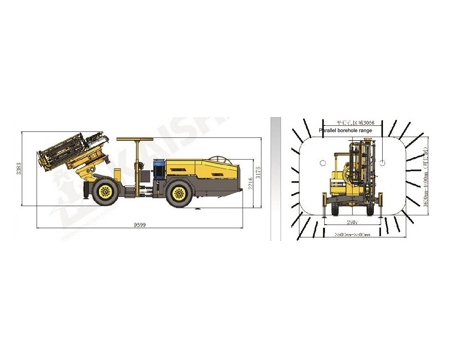

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso		Sistema de perforación
Longitud	9700mm	Taladro de roca (drifter)	1×HC95LH
Ancho	2300mm	Potencia de impacto	24kW
Altura	3300 mm	Flujo de impacto	138L/min
Peso	16000 kg	Presión de impacto	200bar
Velocidad de desplazamiento, nivel	10 km/h	Presión rotatoria máxima	210bar
Gradeabilidad	14°	Frecuencia de impacto	48-57hz
Unidad de potencia hidráulica eléctrica		Par	955Nm
Motor eléctrico	75kW	Diámetro del orificio	51-64mm	64-76mm	89-102mm
Impacto/alimentación/posicionamiento	Bomba de pistón axial variable	Rotación de la viga	R32	T38	T45
Rotación	Bombas de engranajes	Longitud de la varilla	1220mm	1525mm	1830mm
Precisión del filtro	10μ	Longitud de la pluma	3200mm	3500mm	3800
Depósito de aceite hidráulico	240L	Extensión de alimentación	900mm	1200mm	1200mm
Enfriador hidráulico	Enfriador de agua	Profundidad de perforación	30m	36m	36m
Presión de trabajo	380V	Pluma	Bajo 20°
Frecuencia	50Hz	Rotación de la viga	360°
Método de inicio	Star/delta	Área de perforación	±1500mm
Carrete de cable	1×K440	Sistema de aire y agua
Capacidad del cable del carrete	80m	Compresor de aire	1×JN4
Diámetro del cable	32mm	Capacidad	0.5m³/min
Especificaciones del cable	3×50 3G10	Presión	5-7bar
Soporte o carrier		Dispositivo de lubricación de vástago	Tracción a las cuatro ruedas
Motor diesel	Cummins QSB3.9-C125 93kW/2200rpm	Consumo de aire de lubricación	0.3m³/min
Purificación de gases de escape	Catalizador de escape	Consumo de aceite de lubricación	180-250g/h
Sistema de accionamiento	Accionamiento en cuatro ruedas	Bomba de agua	1×CR10
Neumáticos	12.00-20	Potencia	5.5kW
Articulación (knuckle) mecánica	Dirección articulada ±40°	Capacidad de la bomba de agua	8m3/h
Frenado de desplazamiento	Freno hidráulico	Protección de seguridad
Frenado de estacionamiento	Freno multidisco húmedo	Nivel de ruido	< 100 dB(A)
Tanque de combustible	90L	Techo de seguridad de elevación			Cumple con los requisitos de FOPS y ROPS

Características

La viga de alimentación está soportada por cilindros hidráulicos para garantizar una operación de perforación suave. Los cilindros de guía hidráulica se utilizan para garantizar que los orificios se perforen con una rectitud casi perfecta;
El chasis articulado con sistema de accionamiento hidráulico es adecuado para túneles pequeños y medianos;
El pistón escalonado se utiliza en el taladro de roca (drifter), que ayuda a aumentar la velocidad de perforación, mejorar la eficiencia de la transferencia de energía de impacto del taladro a la roca y reducir el consumo de herramientas de perforación mientras se mantiene la condición del equipo de perforación;
Sistema de manejo de varillas con una capacidad de transportar hasta 27 barras de perforación y la profundidad de perforación puede alcanzar los 42 metros;
El equipo hidráulico de perforación de barrenos largos está configurado con taladros (drifter) hidráulicos de media/baja presión de Montabert. Las mangueras y sellos hidráulicos no funcionan en condiciones de alta presión ya que el drifter hidráulico funciona a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costo de mantenimiento en comparación con el drifter hidráulico de alta presión;
El motor diesel Cummins de bajas emisiones combinado con el sistema de transmisión hidráulica de tracción en las cuatro ruedas se incluye en la plataforma hidráulica de perforación de orificio largo, logrando un ajuste de velocidad continuo, alta pendiente y velocidad de marcha rápida;
El dispositivo de purificación de gases de escape está equipado para mejorar en gran medida el entorno de trabajo subterráneo;
El freno de servicio multidisco húmedo de doble circuito y el freno de estacionamiento de almohadillas (pad) múltiples proporcionan un frenado seguro y una alta estabilidad. Además, los botones de parada de emergencia en múltiples puntos mejoran significativamente la seguridad durante las operaciones de minería subterránea y túneles;
La estructura compacta del equipo de perforación hace que la dirección sea más flexible, el potente chasis articulado permite un ángulo de dirección de ±40° y un ángulo de giro del eje trasero de ±10°, lo que permite que el equipo de perforación pase fácilmente a través de túneles con un ancho mínimo de 2.5m y logre giros en ángulo recto de forma segura en un túnel de 3m de ancho;
El equipo de perforación de barrenos largos tiene un panel de control centralizado que ofrece una operación fácil y brinda al operador una buena visibilidad. Además, la función de control remoto control de cable mejora la seguridad de operación y la maniobrabilidad;
La perforadora hidráulica de barrenado largo emplea un sistema de tracción directa de cilindros de aceite de múltiples etapas estándar para el taladro de rocas de gran potencia, para asegurar empuje estable y constante durante el proceso de la perforación.
Cuenta con un bloque de válvulas que controlan la potencia son de origen Frances de Montabert, esto permite el ajuste automático de la presión de impacto y función anti atascos. Garantizando una perforación suave y precisa durante toda la operación.
Este equipo de perforación incluye un dispositivo de frenado automático y una función de limpieza de desechos que quedan en el fondo del agujero, detienen de forma automática el empuje e impacto después de finalizar la perforación.
La perforadora hidráulica utiliza un compresor de aire de tornillo de marca Kaishan para un funcionamiento suave y de fácil mantenimiento.
