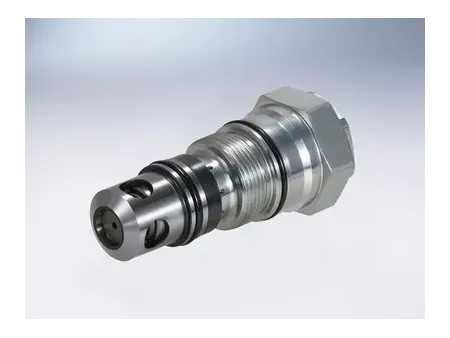

Las válvulas de cartucho roscadas con control proporcional por solenoide ofrecen un control preciso de la presión en sistemas hidráulicos. Gracias a su respuesta eficiente y estable, son ideales para aplicaciones que requieren un ajuste fino y confiable bajo condiciones exigentes.

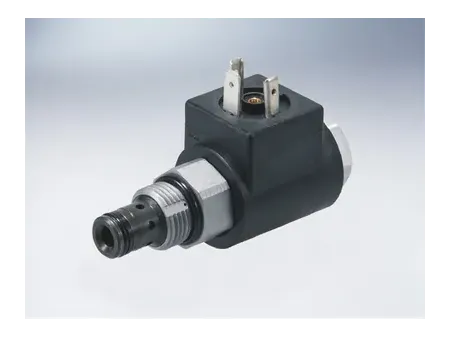

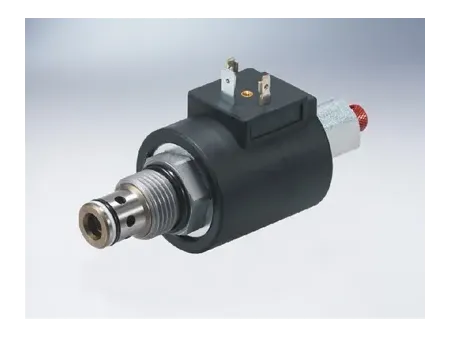

- Presión de funcionamiento: 250 bar (3625 psi)
- Flujo: 22 L/min (5.8 gpm) a una caída de presión de 34.5 bar (500 PSID)

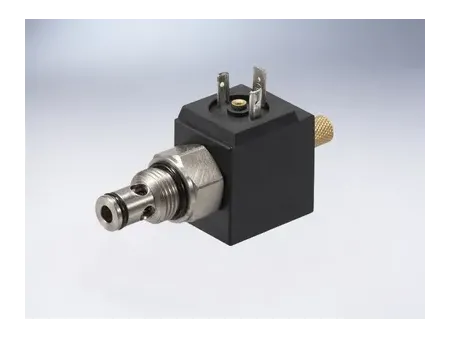

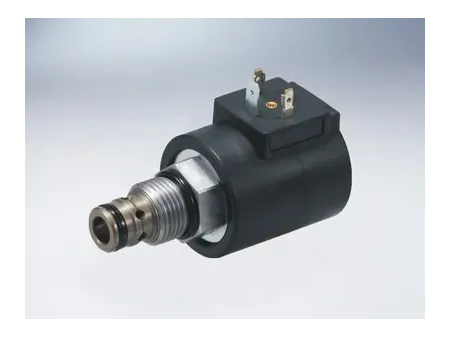

- Presión de funcionamiento: 207bar (3000psi)
- Flujo: 0 a 22.7 L/min (0 a 6 gpm)

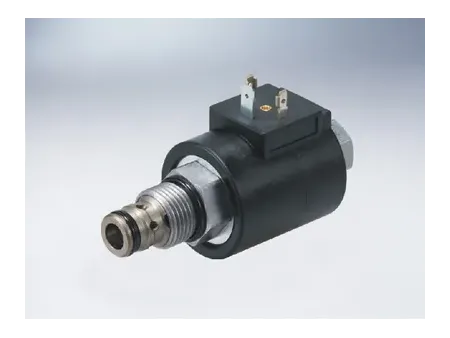

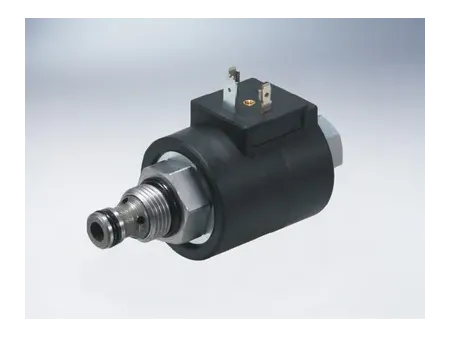

- Presión de funcionamiento: 250bar (3625psi)
- Flujo: 68 L/min (18 gpm) a una caída de presión de 34.5 bar (500 PSID)

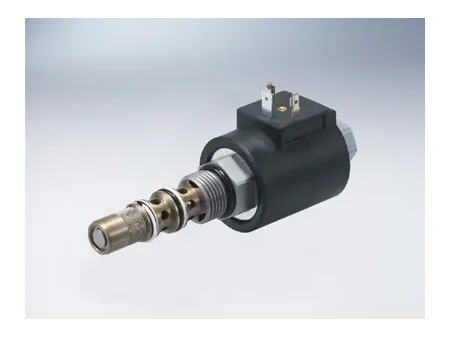

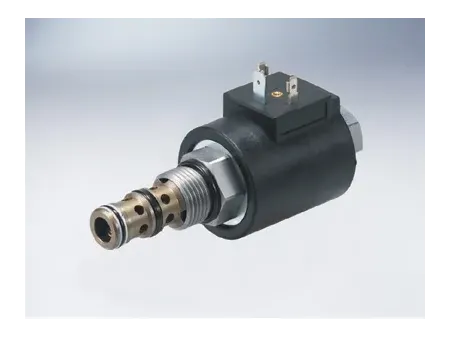

- Presión de funcionamiento: 241bar (3500psi)
- Flujo: 0.76 L/min (0.2 gpm) - flujo piloto máximo

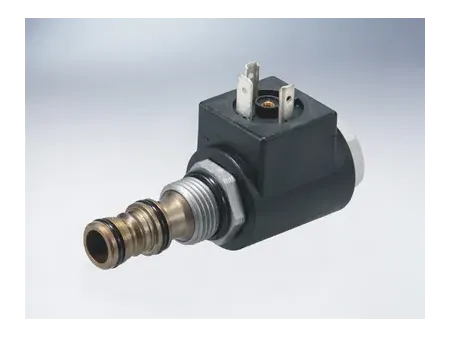

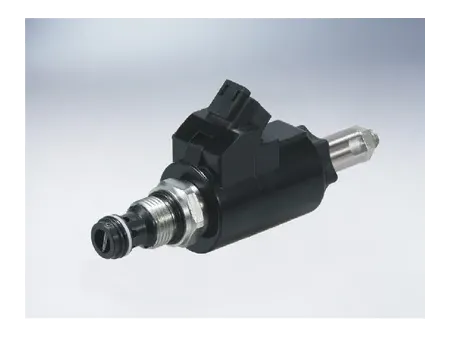

- Presión de funcionamiento: 241bar (3500psi)
- Flujo: 94.6 L/min (25 GPM), DP = 13 bar (190 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ② con la bobina sin tensión

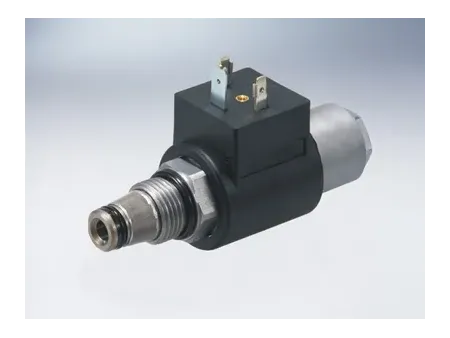

- Presión de funcionamiento: 241bar (3500psi)
- Flujo: 75.7 L/min (20 gpm), DP = 14.8 bar (215 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ② con la bobina sin tensión
- Presión de funcionamiento: 241bar (3500psi)
- Flujo: Con la bobina sin tensión, el flujo nominal del puerto ① al puerto ③ es de 56.8 L/min (15 gpm) a una caída de presión de la válvula de cartucho de 22.8 bar (330 PSI)
- Presión de funcionamiento: 241bar (3500psi)
- Flujo:
A: 11.4 L/min (3 gpm) a una caída de presión de 20 bar (290 PSI)
B: 11.4 L/min (3 gpm) a una caída de presión de 10 bar (150 PSI)
C: 11.4 L/min (3 gpm) a una caída de presión de 5.5 bar (80 PSI)
- Presión de funcionamiento: 207bar (3000psi)
- Flujo: Con la bobina sin tensión, el flujo desde el puerto ③ al puerto ④ es de 11.4 L/min (3 gpm) a una caída de presión de 45 PSID
- Presión de funcionamiento: 207bar (3000psi)
- Flujo: 4.0 L/min (1.05 gpm), DP = 6 bar (87 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ③ con la bobina sin tensión
- Presión de funcionamiento:
Puerto 1: 250 bar
Puerto 2: 300 bar - Flujo: 65L/min
- Presión de funcionamiento máx.: 207 bar
- Temperatura: -40℃ a 120℃ (junta de caucho de nitrilo estándar)
- Tensión de servicio de la bobina: 85% a 115% de la tensión nominal
- Presión de funcionamiento máx.: 240 bar
- Temperatura: -40℃ a 120℃ (junta de caucho de nitrilo estándar)

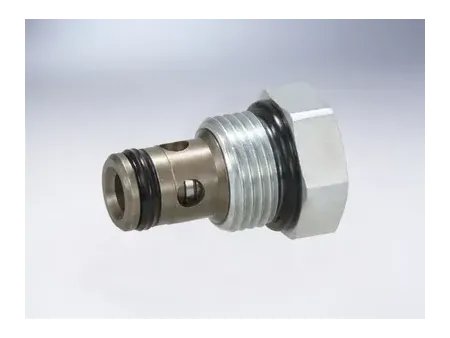

- Temperatura: -30℃ a 120℃ (junta estándar de caucho nitrílico)
- Presión de funcionamiento máx.: 250 bar
- Temperatura: -30℃ a 120℃ (junta de caucho de nitrilo estándar)

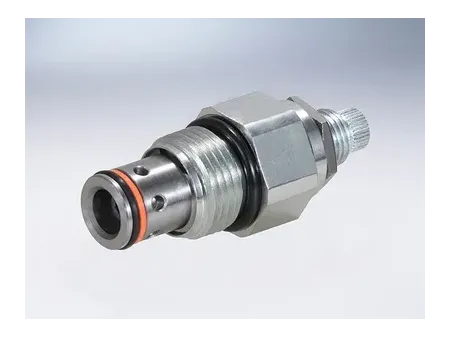

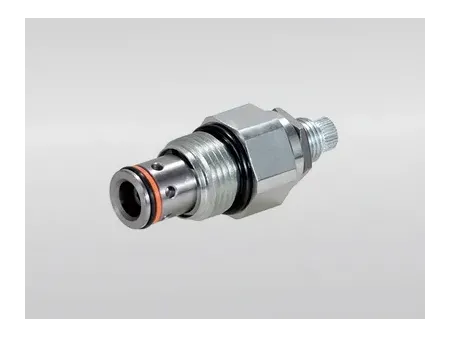

Tipo estándar no ventilado, presión máx. de ajuste 280 bar; relaciones de pilotaje: 3:1, 1.5:1, 2:1
| Flujo (L/min) | Modelo | Cavidad | Tamaño de la válvula de cartucho (mm) | Par de instalación (Nm) | |||
| a | b | c | |||||
| L | C | ||||||
| 60 | CBCA-LHN | T-11A | 35.0 | 22.2 | 49.8 | 58.2 | 45-50 |
| 120 | CBEA-LHN | T-2A | 35.1 | 28.6 | 60.5 | 63.5 | 60-70 |
| 240 | CBGA-LHN | T-17A | 46.0 | 31.8 | 69.9 | 84.1 | 200-215 |
| 480 | CBIA-LHN | T-19A | 63.5 | 41.3 | 89.9 | 103.9 | 465-500 |
