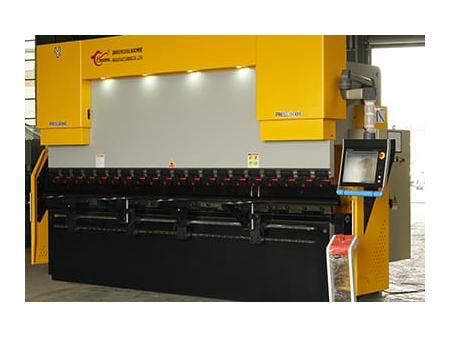

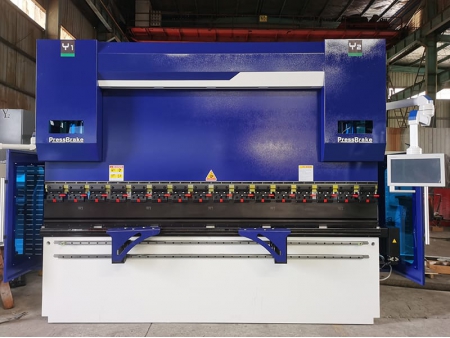

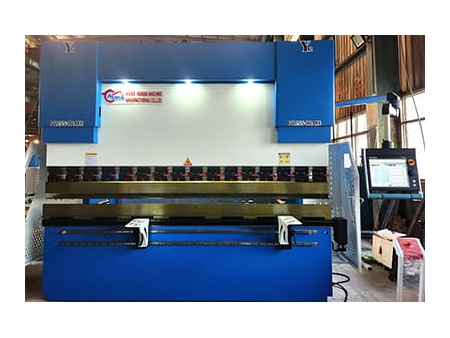

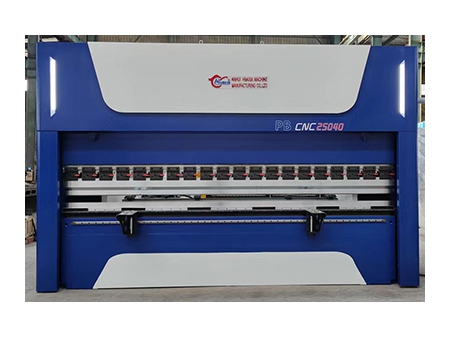

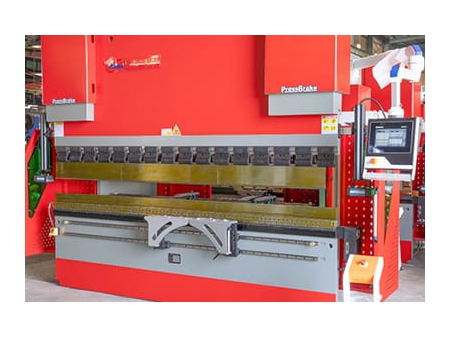

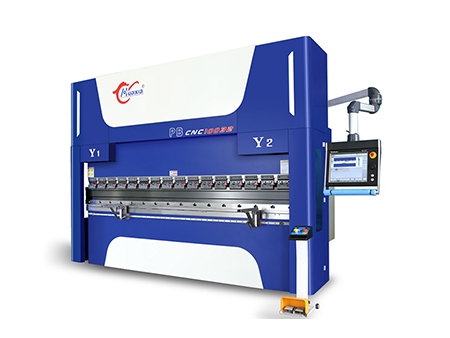

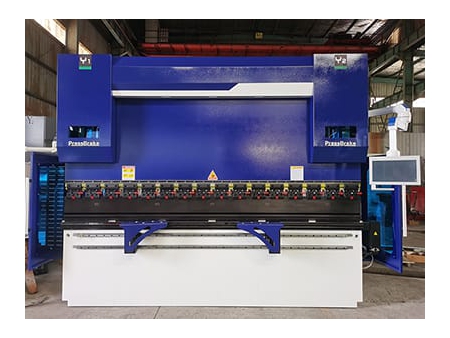

Plegadora de precisión con accionamiento-servo, WD67K
Dobladora CNC de precisión de alta precisión
La Plegadora de precisión con accionamiento-servo, WD67K, utiliza un servomotor en su mecanismo de transmisión; es utilizada para doblar chapa de acero en varias formas, con excelente precisión y eficiencia.
- 63T/2500
- 100T/3200
- 160T/3200
- 200T/4000
-
La estructura de la Plegadora de precisión con accionamiento-servo, WD67K, está totalmente soldada y las piezas principales de la máquina han sido evaluadas con el software ANSYS, para análisis de elementos finitos, lo que garantiza que la máquina esté calibrada para ofrecer una notable precisión y confiabilidad.
-
La plegadora WD67K emplea un sistema de control numérico holandés-DELEM, italiano-ESA o suizo-CYBELEC. Esto le permite tener funciones como programación gráfica de ángulo de plegado; compensación para corrección de ángulo; cálculo y ajuste automático de la presión de plegado; cálculo automático de la compensación por deformación de la mesa de trabajo y por la longitud de la pieza; presión inferior de doblado, altura de apertura, retorno automático del tope posterior, etc.
-
El sistema de la corona está formado por un grupo de cuñas con un plano inclinado. La pendiente de las cuñas de la corona está diseñada en base a la curva de deformación obtenida del análisis por elementos finitos del cabezal y la placa vertical de la mesa de trabajo.
-
De acuerdo con la presión de plegado ejercida en la pieza de trabajo, el sistema de control numérico calcula la compensación requerida y controla el desplazamiento relativo de los bloques-cuña en la corona; contrarrestando así, la deformación del cabezal para obtener un plegado ideal en la pieza de trabajo.
-
El tope posterior de la prensa plegadora CNC se puede extender a 6 1 ejes. La mesa de compensación se ajusta por medio de un controlador.
-
El eje «V», en el dispositivo de compensación de la cama, es el eje que regula la corona por medio de control numérico. Controlando la corona se compensa la desviación.
Modelo | Fuerza nominal (KN) | Longitud de plegado (mm) | Distancia entre columnas (mm) | Profundidad de la garganta (mm) | Carrera del cabezal (mm) | Separación de la base del portamatriz al piso (mm) | Altura para montaje de la matriz (mm) | Potencia (kw) | Carrera del tope posterior (mm) | Velocidad del tope posterior (mm/s) | Dimensiones de la máquina (lar. × an. × al.) (mm) |
63T/2500 | 630 | 2500 | 1900 | 350 | 150 | 800 | 380 | 7.5 | 600 | 100 | 3100x1450x2050 |
80T/3200 | 800 | 3200 | 2600 | 350 | 200 | 800 | 380 | 7.5 | 600 | 100 | 3500x1550x2100 |
100T/3200 | 1000 | 3200 | 2600 | 400 | 200 | 850 | 420 | 7.5 | 600 | 100 | 3500x1580x2400 |
160T/3200 | 1600 | 3200 | 2600 | 400 | 200 | 920 | 420 | 11 | 600 | 100 | 3500x1650x2500 |
200T/3200 | 2000 | 3200 | 2600 | 400 | 200 | 920 | 420 | 11 | 600 | 100 | 3500x1680x2550 |
250T/3200 | 2500 | 3200 | 2600 | 400 | 200 | 920 | 420 | 18.5 | 600 | 100 | 3500x1700x2600 |
320T/3200 | 3200 | 3200 | 1600 | 400 | 200 | 950 | 420 | 18.5 | 600 | 100 | 3500x1800x2730 |
400T/4000 | 4000 | 4000 | 3100 | 400 | 200 | 800 | 420 | 30 | 800 | 100 | 4300x2080x2730 |
500T/5000 | 5000 | 5000 | 4000 | 500 | 300 | 800 | 600 | 37 | 800 | 100 | 5400x2525x4600 |
500T/6000 | 5000 | 6000 | 4800 | 500 | 300 | 800 | 600 | 37 | 800 | 100 | 6500x2525x4200 |
500T/7000 | 5000 | 7000 | 5400 | 500 | 300 | 800 | 600 | 91 | 800 | 100 | 7500x2525x4900 |
600T/5000 | 6000 | 5000 | 4000 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 5500x2450x4500 |
600T/6000 | 6000 | 6000 | 4800 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 6500x2450x5100 |
600T/7000 | 6000 | 7000 | 5400 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 7500x2450x5200 |
800T/6000 | 8000 | 6000 | 5000 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 6500x2750x5300 |
800T/7000 | 8000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 7500x2750x5500 |
800T/8000 | 8000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 8600x2750x5900 |
1000T/6000 | 10000 | 6000 | 4800 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 6500x2800x5600 |
1000T/7000 | 10000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 7500x2800x5800 |
1000T/8000 | 10000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 8500x2900x6100 |
1200T/6000 | 12000 | 6000 | 5000 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 6500x3100x5850 |
1200T/7000 | 12000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 7500X3100X6550 |
1200T/8000 | 12000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 8500X3100X7150 |
1600T/6000 | 16000 | 6000 | 4800 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 6500x3300x6500 |
1600T/7000 | 16000 | 7000 | 5400 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 7500x3300x7000 |
1600T/8000 | 16000 | 8000 | 6400 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 8500x3300x8000 |
- Dispositivo de sujeción rápida de precisión
- Sistema hidráulico Bosch Rexroth
- Bomba de aceite
- Motor Siemens

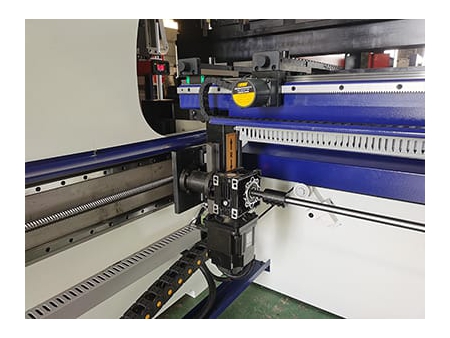

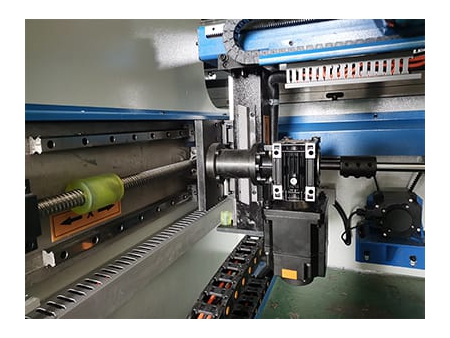

- Guías lineales; husillos de bolas, de precisión
- Codificador lineal de gran exactitud

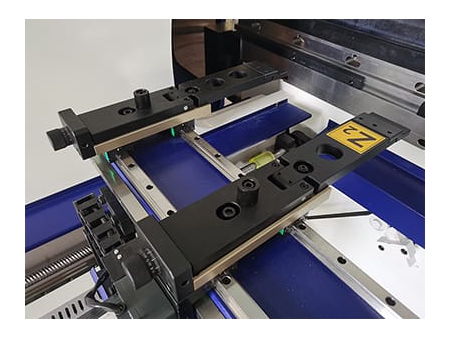

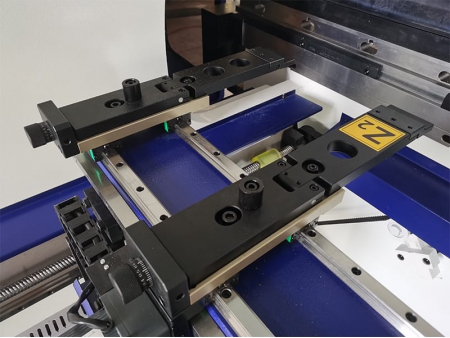

- Tope posterior completamente automático
