Solicite un presupuesto
  • Tipos:

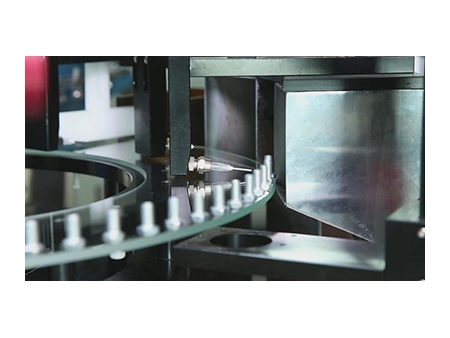

    Máquina de inspección óptica con plato de vidrio

  • Apto para:

    tornillos, micro tornillos, piezas de plástico y caucho, componentes electrónicos y piezas pequeñas.

  • Margen de error:

    ±0.01mm

  • La velocidad de inspección y clasificación está relacionada directamente con el sistema de alimentación, y puede variar de 500 a 1200 piezas por minuto.
Productos a inspeccionar

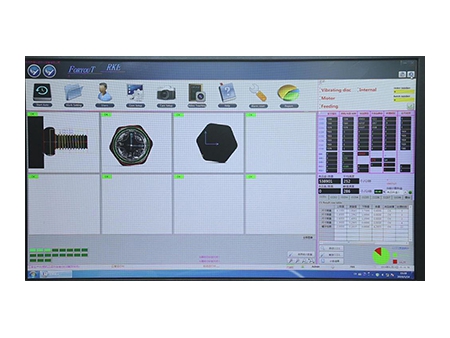

Pantalla de inspección

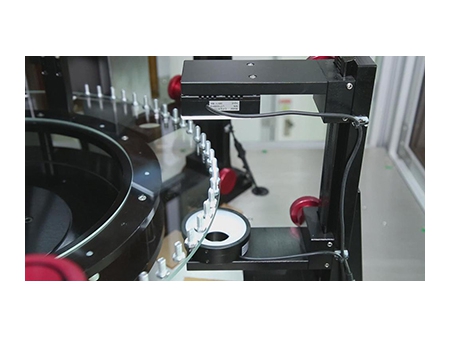

La pantalla de inspección cuenta con tres cámaras CCD industriales. La CCD1 es la cámara principal que se utiliza para controlar la altura de los múltiples segmentos y el diámetro externo de los productos. La CCD2 es una cámara de visión inferior vertical que se utiliza para controlar las ranuras planas o en cruz de la cabeza del producto. Pueden agregarse de 1 a 4 cámaras CCD para controlar daños en la rosca u otras fallas del producto para una visualización a 360 grados.

  • Cámara principal CCD1
  • Visualización inferior vertical por CCD2
  • Visualización inferior vertical por CCD2
  • Detección de daño de rosca por la CCD3 con visualización a 360°
Parámetros técnicos
  • Modelo: RK-1500
  • Diámetro externo de la cabeza (mm): 1-25
  • Espesor de la cabeza (mm): 1-15
  • Altura total (mm): 1-25
  • Margen de error: ±0.01mm
  • Presión de aire (kg/cm²): 5
  • Computadora principal: PC industrial
  • Cámara digital: CCD industrial
  • Peso neto (KGS): 650
  • Medidas (L×An×Al) (mm): 1350*1100*1800

nota: Según sus requerimientos podemos proporcionarle servicio de personalización.

Características
  • Gracias al plato de vidrio transparente, esta máquina es capaz de inspeccionar todos los productos colocados allí de forma estable.
  • Se pueden instalar de 2 a 6 cámaras CCD adicionales según los parámetros de inspección estipulados en su lista de verificación.
  • La velocidad de inspección y clasificación está relacionada directamente con el sistema de alimentación, y puede variar de 500 a 1200 piezas por minuto.
  • Según sus necesidades se puede agregar una envasadora y contadora automática, y un sistema de alimentación automático.
  • Este equipo es fácil de operar y ofrece un cambio rápido de piezas.
    1. Gran adaptabilidad

      Esta máquina se adapta perfectamente ya que se puede utilizar para la inspección de varios tipos de productos cambiando simplemente la pista o la placa vibratoria. Dependiendo de la capacidad del operador, solo toma 30 minutos verificar la función de preparación de los distintos tipos de productos.

    1. Precisión de inspección

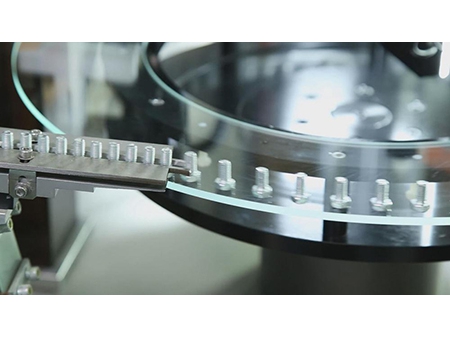

      Por medio de la pista y la placa vibratoria los productos se entregan al plato de inspección de vidrio.
      La posición de los productos se ajustará con una alta precisión para alcanzar la posición fijada cuando sea detectada y capturada por la cámara.
      Todo esto garantiza una inspección de alta precisión.

    1. Salida separada para productos OK o NG

      Esta máquina tiene salida independiente para productos OK, NG, y salidas de inspección. Luego se pueden clasificar los productos filtrados.

      Producto dudoso

      Si un producto se encuentra en una posición anormal como por ejemplo muy cerca de otro producto, será expulsado a la salida de inspección.

Tags
Accesorios ópticos

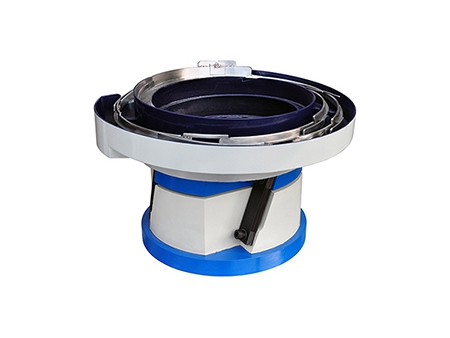

    1. Tazón vibratorio
