Equipo de perforación frontal KJ311, Jumbos para perforación frontal
Solicite un presupuesto

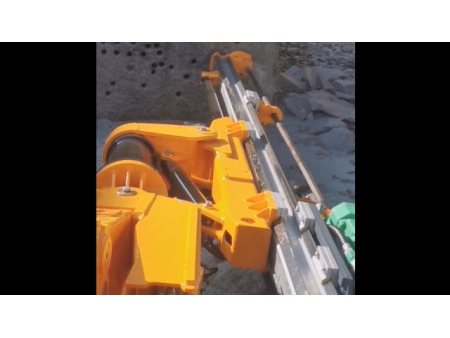

Equipo de perforación frontal con viga de alimentación telescópico
- Dimensiones (L×An×Al): 11300×1750×2000/3000mm
- Peso: Aprox.12000kg
- Máx. gradeabilidad: 25%(14°)
- Rango de sección transversal: 12-35m²

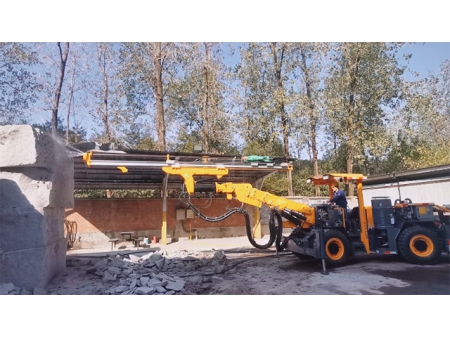

Este equipo de perforación frontal o jumbo para perforación central cuenta con una viga de alimentación telescópica, es adecuada para perforar minas de roca dura con secciones transversales de 12-35m². Asimismo cabe mencionar que este tipo de jumbo para perforación central presenta dimensiones de 11300x1750x2000 o 3000mm, siendo de alta eficiencia para diversos tipos de túneles.

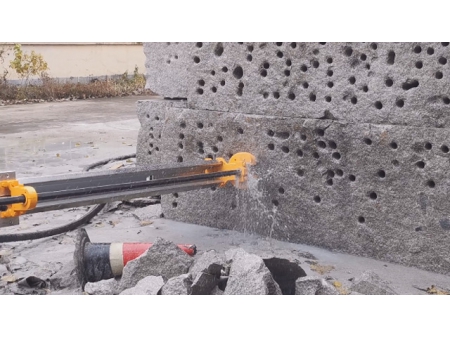

El equipo de perforación también puede realizar bulonaje, es capaz de perforar agujeros de 2.2m de profundidad a túneles de 4m de altura.
Dimensiones y peso | ||||||||
Longitud | 11300mm | |||||||
Ancho | 1750mm | |||||||
Altura | 2000/3000mm | |||||||
Peso | Aprox.12000kg | |||||||
Velocidad de desplazamiento en terreno llano | 10km/h | |||||||
Máx. gradeabilidad | 25%(14°) | |||||||
Protección de seguridad | ||||||||
Nivel de ruido | < 100dB(A) | |||||||
Techo de seguridad de elevación | Cumple con los requisitos de FOPS y ROPS | |||||||
Sistema de aire y agua | ||||||||
Compresor de aire | 1×JN4 | Consumo de aceite de lubricación | 180-250g/h | |||||
Capacidad del compresor de aire | 0.5m³/min | |||||||
Presión | 6-8bar | Bomba de agua | 1×CR3 | 1×CR5 | ||||
Dispositivo de lubricación de vástago | Bomba electrónica de lubricación por pulsos | Potencia | 1.5kW | 5.5kW | ||||
Consumo de aire de lubricación | 0.3m³/min | Capacidad de la bomba de agua | 3m³/h | 6m³/h | ||||
Chasis | ||||||||
Motor diesel | Cummins QSB3.9-C80-31 60kW, 2200rpm | Neumáticos | 11.00-20 | |||||
Purificación de gases de escape | Catalizador de escape | Mecanismo de dirección | Ángulo de dirección articulado: ±40° | |||||
Sistema de accionamiento | Sistema hidráulico cerrado para la conducción en cuatro ruedas | Frenado de desplazamiento | Freno hidráulico de dos circuitos | |||||
Ángulo de giro | Giro del eje trasero: ±10° | Frenado de estacionamiento | Freno multidisco húmedo del reductor | |||||
Tanque de combustible | 60L | |||||||
Sistema de perforación | ||||||||
Taladro de roca (drifter) | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | |||||
Potencia de impacto | 13kW | 18.8kW | 21kW | |||||
Flujo de impacto | 105L/min | 135L/min | 100-120L/min | |||||
Presión de impacto | 130bar | 135bar | 180-200bar | |||||
Presión rotatoria máxima | 150bar | 150bar | 210bar | |||||
Frecuencia de impacto | 62Hz | 47Hz | 62Hz | |||||
Par | 325Nm | 780Nm | 764Nm | |||||
Diámetro del orificio | Ø32-76mm | Ø42-102mm | Ø42-102mm | |||||
Rotación de la viga | 360° | |||||||
Extensión de alimentación | 1100mm | |||||||
Modelo de pluma de perforación | K26F | |||||||
Forma de la pluma de perforación | Paralelismo automático | |||||||
Extensión de la pluma | 1200mm | |||||||
Unidad de potencia hidráulica eléctrica | ||||||||
Motor | 45kW | 55kW | 75kW | |||||
Impacto/alimentación/posicionamiento | Bomba de pistón axial de desplazamiento variable | |||||||
Rotación | Bomba de engranajes | |||||||
Finura del filtro | 10µ | |||||||
Depósito de aceite hidráulico | 240L | |||||||
Enfriador hidráulico | Enfriador de agua | |||||||
Voltaje de trabajo | 380V | |||||||
Frecuencia | 50Hz | |||||||
Método de inicio | Star/delta | |||||||
Carrete de cable | 1×F440 | |||||||
Longitud del cableado del carrete | 100m | 80m | ||||||
Especificaciones del cable | 3×35 3G6 | 3×50 3G6 |
