Bomba de pistones axiales de desplazamiento variable para circuito abierto Fabricante

Bomba de pistones axiales de desplazamiento variable para circuito abierto

Solicite un presupuesto

Nosotros: http://hydraulicsystem-ar.com/1-1-12-variable-displacement-pump.html

Con un diseño compacto y estructura robusta, esta bomba asegura una entrega constante de potencia incluso en condiciones cambiantes. Su capacidad de adaptarse a cargas dinámicas la convierte en una opción confiable para aplicaciones que exigen respuesta inmediata y máxima eficiencia bajo presión.

Desplazamiento: 74-260 cm³/rev
Presión nominal: 350 bar
Presión máxima admisible: 400 bar

Datos técnicos

Tamaño

Desplazamiento (cm³/rev)

V_gmáx

V_gmín

Velocidad máx. (rpm)

V_gmáx

V_gV≤V_gmáx

Flujo máx. (L/min)

Potencia máx.(kw)
Δp=350 bar

Detalles

2550

3000

189

110

Desplazamiento geométrico		V_gmáx	cm³/rev	74
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2550
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	3000
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	189
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	110
Par	a V_gmáx y Δp=350bar	T_máx	Nm	412
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	145836
	Extremo del eje P	c	Nm/rad	143104
	Extremo del eje S	c	Nm/rad	101921
	Extremo del eje T	c	Nm/rad	125603
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0115
Aceleración angular máx.		α	rad/s²	15000
Volumen de la carcasa		V	L	1.85
Peso	aprox.	m	kgm²	45

93.5

2350

2780

220

128

Desplazamiento geométrico		V_gmáx	cm³/rev	93.5
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2350
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2780
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	220
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	128
Par	a V_gmáx y Δp=350bar	T_máx	Nm	521
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	199601
	Extremo del eje P	c	Nm/rad	196435
	Extremo del eje S	c	Nm/rad	173704
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0173
Aceleración angular máx.		α	rad/s²	13000
Volumen de la carcasa		V	L	2.1
Peso	aprox.	m	kgm²	53

115

93.5

2350

2780

220

128

Desplazamiento geométrico		V_gmáx	cm³/rev	93.5
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2350
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2780
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	220
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	128
Par	a V_gmáx y Δp=350bar	T_máx	Nm	521
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	199601
	Extremo del eje P	c	Nm/rad	196435
	Extremo del eje S	c	Nm/rad	173704
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0173
Aceleración angular máx.		α	rad/s²	13000
Volumen de la carcasa		V	L	2.1
Peso	aprox.	m	kgm²	53

130

2100

2500

273

159

Desplazamiento geométrico		V_gmáx	cm³/rev	130
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2100
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2500
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	273
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	159
Par	a V_gmáx y Δp=350bar	T_máx	Nm	724
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	302495
	Extremo del eje P	c	Nm/rad	312403
	Extremo del eje S	c	Nm/rad	236861
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0318
Aceleración angular máx.		α	rad/s²	10500
Volumen de la carcasa		V	L	2.9
Peso	aprox.	m	kgm²	66

145

2200

2500

319

186

Desplazamiento geométrico		V_gmáx	cm³/rev	145
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2200
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2500
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	319
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	186
Par	a V_gmáx y Δp=350bar	T_máx	Nm	808
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	302495
	Extremo del eje P	c	Nm/rad	312403
	Extremo del eje S	c	Nm/rad	236861
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0341
Aceleración angular máx.		α	rad/s²	9000
Volumen de la carcasa		V	L	2.9
Peso	aprox.	m	kgm²	76

190

193

2100

405

236

Desplazamiento geométrico		V_gmáx	cm³/rev	193
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2100
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2100
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	405
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	236
Par	a V_gmáx y Δp=350bar	T_máx	Nm	1075
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	346190
	Extremo del eje P	c	Nm/rad	383292
	Extremo del eje S	c	Nm/rad	259773
	Extremo del eje T	c	Nm/rad	301928
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.055
Aceleración angular máx.		α	rad/s²	6800
Volumen de la carcasa		V	L	3.8
Peso	aprox.	m	kgm²	95

260

1800

2300

468

273

Desplazamiento geométrico		V_gmáx	cm³/rev	260
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	1800
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2300
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	468
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	273
Par	a V_gmáx y Δp=350bar	T_máx	Nm	1448
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	686465
	Extremo del eje P	c	Nm/rad	653835
	Extremo del eje S	c	Nm/rad	352009
	Extremo del eje T	c	Nm/rad	567115
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0878
Aceleración angular máx.		α	rad/s²	4800
Volumen de la carcasa		V	L	4.6
Peso	aprox.	m	kgm²	125

Tamaño	Desplazamiento (cm³/rev)		Velocidad máx. (rpm)		Flujo máx.(L/min)	Max. power (kw)
Tamaño	V_gmáx	V_gmín	V_gmáx	V_g≤V_gmáx	Flujo máx.(L/min)	Δp=350 bar
75	74	0	2550	3000	189	110
95	93.5	0	2350	2780	220	128
115	93.5	0	2350	2780	220	128
130	130	0	2100	2500	273	159
145	145	0	2200	2500	319	186
190	193	0	2100	2100	405	236
260	260	0	1800	2300	468	273

Características

Transmisión hidráulica fija Ideal para sistemas hidráulicos de circuito abierto.
Flujo proporcional a la velocidad de accionamiento y al desplazamiento Permite el ajuste continuo mediante cambios del ángulo de giro.
Funcionamiento con suministro automático Funciona con depósitos presurizados o con una bomba de carga incorporada opcional.
Variedad de opciones de regulación Se adecua a las diferentes demandas de la aplicación.
Posibilidad de ajustar el control de potencia externo Los dispositivos de control pueden ajustarse incluso durante el funcionamiento.
Compatibilidad Compatible con bombas de engranajes u otras bombas de pistones axiales del mismo tamaño.
Salida regulable de flujo desde cero Proporciona un control preciso entre cero y el flujo máximo.
Modos de control DRS, EP, EPD, LRDU, LES, LRDS, LRDH

Tags:
Soluciones hidráulicas industriales
Válvulas hidráulicas
Sistema hidráulico
Válvula de alivio
Válvula de retención
Válvula basculante
Motor de pistones axiales
Válvula direccional
Accesorios hidráulicos
Componentes hidráulicos
Fabricante chino de válvulas hidráulicas

Aplicaciones

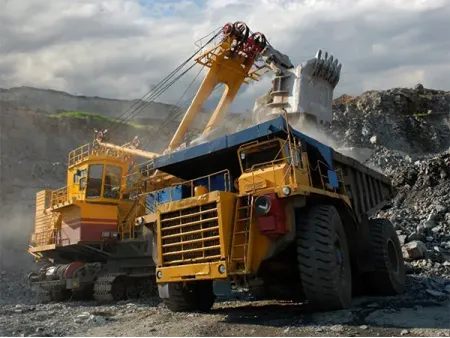

Equipos de minería y canteras

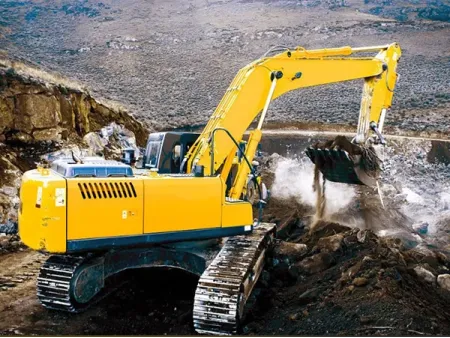

Maquinaria de construcción

Esta bomba de pistones axiales combina rendimiento, control preciso y adaptabilidad para responder a las exigencias de su sistema hidráulico.
