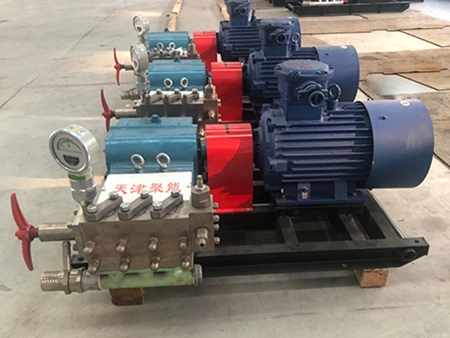

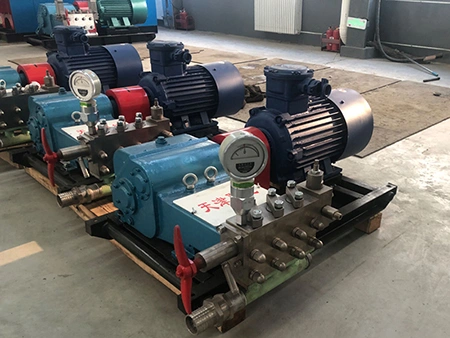

Bomba de Inyección de Agua para Minas de Carbón
- Presión Máx.: 31.5 MPa
- Flujo Máx.: 125 L/min
El modelo BZW Serie 1 de Juneng está diseñado para la transferencia de agua, emulsiones, y otras mezclas con base acuosa, con una capacidad de presión máxima de 31.5 MPa y flujo máximo de 125L/m. La bomba es ampliamente usada en operaciones que requieren equipo para la inyección de líquidos a alta presión como la minería de carbón.
Esta bomba es especialmente adecuada para operaciones que requieren movilidad y puede ser usada como fuente de poder para equipos de alta presión de eyección de agua a chorro. Otras versiones de la serie pueden ser usadas para la transferencia de mezclas y otros líquidos con cierto nivel de viscosidad.
Uno de los extremos del cabezal de la bomba está equipado con una válvula de flujo, mientras que el otro cuenta con una válvula mariposa y un conector de manguera de alta presión. Esta configuración permite el ajuste de la presión de trabajo del sistema mientras que previene el exceso de presión en la bomba. La bomba cuenta con un sistema de auto circulación y ofrece una operación segura y confiable de fácil control.
Estándares para uso de bombas de inyección de agua:
- MT/T 188.2-2000 Estación de Bombeo de Emulsión para Minas de Carbón – Bomba de Emulsión
- Q/JN001-2022 Bomba de Inyección de Agua Serie BZW
| Modelo | Unit | | | | | | | | | ||
| Flujo Nominal | L/min | 80 | 63 | 125 | 50 | 31.5 | 100 | 50 | 31.5 | ||
| Presión Nominal | MPa | 12.5 | 16 | 8 | 20 | 31.5 | 8 | 16 | 25 | ||
| Velocidad de Bombeo Nominal | carreras/min | 480 | 480 | 480 | 480 | 480 | 480 | 480 | 480 | ||
| Diámetro del Pistón | mm | 32 | 28 | 40 | 25 | 20 | 35 | 25 | 20 | ||
| Carrera de Pistón | mm | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | ||
| No. de Pistones | pcs | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Dientes del Engranaje Grande | pcs | 77 | 77 | 77 | 77 | 77 | 77 | 77 | 77 | ||
| Dientes del Engranaje Pequeño | pcs | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
| Nivel de Ruido | dB(A) | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ≤86 | ||
| Ef. Volumétrica | % | ≥94 | ≥93 | ≥94 | ≥93 | ≥91 | ≥94 | ≥93 | ≥92 | ||
| Ef. Total | % | ≥84 | ≥84 | ≥84 | ≥84 | ≥83 | ≥84 | ≥84 | ≥83 | ||
| Dimensiones | mm | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | 1330×825×700 | ||
| Peso | kg | 980 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | ||
| Potencia del Motor | Modelo del Motor | / | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180L-4 | YBK3-180M-4 | YBK3-180M-4 | YBK3-180M-4 | |
| kW | 22 | 22 | 22 | 22 | 22 | 18.5 | 18.5 | 18.5 | ||
| Voltaje Nominal | V | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | 660/1140 | ||
| r/min | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | ||
| Ef. Nominal | % | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | 92.6 | ||
