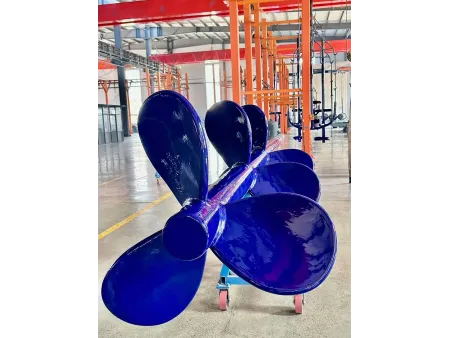

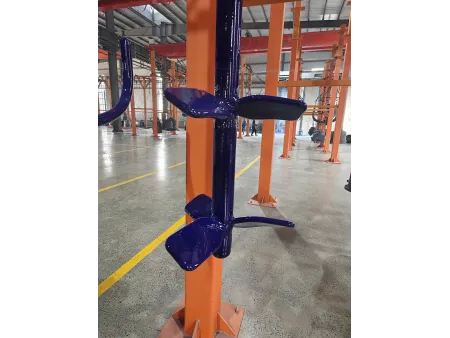

Agitador de hélice con revestimiento de vidrio
Solicite un presupuesto
Adecuado para reactores revestidos de vidrio con capacidades entre 50 L y 32 000 L, el agitador de hélice genera un flujo axial intenso que favorece la circulación del líquido y mejora la eficiencia de mezcla. Su diseño es ideal para procesos de cristalización, extracción y otras aplicaciones con fluidos poco viscosos.
Durante la operación, las palas de diseño aerodinámico generan un flujo axial que promueve el desplazamiento continuo del material dentro del reactor. Esta circulación favorece una mezcla eficaz y una rápida homogeneización del producto.
Solicite una cotización →
Características
- Alta capacidad de circulación
La hélice genera un intenso flujo axial que acelera el movimiento del producto dentro del reactor, favoreciendo una mezcla rápida y homogénea. - Ideal para medios poco viscosos
Es adecuada para líquidos de baja viscosidad y suspensiones con bajo contenido de sólidos, donde se requiere una agitación eficiente sin un exceso de cizalladura. - Mezcla uniforme y controlada
Su diseño proporciona una distribución equilibrada de esfuerzos mecánicos sobre el producto, contribuyendo a mantener la estabilidad del proceso y la calidad del material tratado. - Rendimiento energético eficiente
Bajo condiciones de potencia equivalentes, el agitador de hélice puede movilizar mayores volúmenes de fluido, ayudando a mejorar la eficiencia de mezcla y a reducir los tiempos de proceso. - Configuración versátil a diferentes requisitos operativos
El diámetro y la velocidad de operación pueden seleccionarse de acuerdo con los requisitos específicos de cada aplicación, optimizando el rendimiento del sistema. - Estructura diseñada para proteger el revestimiento
El uso de componentes estructurales seleccionados contribuye a mejorar la resistencia mecánica, la durabilidad y la uniformidad del revestimiento vitrificado.
Especificaciones técnicas
| Tamaño | Dimensiones principales (mm) | ||||
| Diámetro x espesor (∅×S) | Altura total (H) | Altura parcial (H1) | Altura parcial (H2) | Diámetro (D) | |
| 65*5 | 1850 | - | - | 450 | |
| 80*8 | 2220 | 500 | - | 600 | |
| 80*8 | 2440 | 600 | - | 600 | |
| 80*8 | 2430 | 600 | - | 600 | |
| 95*10 | 3070 | 600 | - | 550 | |
| 95*10 | 3660 | 700 | - | 550 | |
| 95*10 | 3990 | 700 | 700 | 550 | |
| 110*12 | 4100 | 900 | 800 | 750 | |
| 110*12 | 4320 | 800 | 800 | 750 | |
| 110*12 | 4820 | 900 | 900 | 750 | |
| 140*14 | 5780 | 900 | 900 | 800 | |
| 140*14 | 6070 | 900 | 900 | 800 | |
| 160*14 | 7000 | 1000 | 1000 | 1100 | |
| Para conocer las dimensiones del extremo del eje, consulte el plano correspondiente del soporte del agitador. | |||||
