Molinos para procesamiento de minerales
Durante más de 60 años, en CITIC Heavy Industries (CITIC HIC) nos hemos centrado en brindarles a nuestros clientes molinos para minerales eficientes, de alta calidad y que a la vez ahorran energía. Somos una empresa avalada por nuestra excelente capacidad de I D, tecnología de fabricación, estrictas medidas de control de calidad y excelente servicio al cliente.
Nuestro equipo técnico y especialistas en ventas están a su disposición para ayudarlo a elegir el molino que mejor se adapte a sus requerimientos, a través de un sistema de servicios integrales que incluye análisis de minerales, selección de molinos, optimización de procesos, diseño y fabricación de equipos, instalación y puesta en marcha, suministro de repuestos y capacitación correspondiente, etc.
Entendemos que un molino eficiente no es asunto sencillo, es necesario tener en cuenta la integración intencional basada en el diseño del equipo, la optimización del proceso de fabricación, la selección de materiales y la garantía de calidad.
Hasta ahora, CITIC HIC ha producido y entregado más de 1.550 molinos para procesamiento de minerales, con una potencia total instalada de 3.900MW. Nuestros molinos de gran tamaño tienen una cuota de mercado del 85% en la industria minera nacional y se exportan a más de 50 países y regiones. Esto es prueba de que somos el principal fabricante y proveedor mundial de máquinas de molienda de minerales.
Todos los molinos que fabricamos están certificados según las normas ASTM, NEMA, AGMA, AWS y ANSI, y si es necesario, pueden fabricarse según otras normas internacionales o normas de seguridad locales.
- Somos desarrolladores de normas nacionales para molinos
- Poseemos más de 80 patentes, incluidas más de 30 patentes de invención
- Ganador del primer lote de la empresa de demostración campeona en la fabricación de molinos, prescrito por el Ministerio de Industria de China.
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
AG-40×□ | 4000 | 1400-3600 | 17-42 | 2-6 | 16.2 | 220-540 |
AG-45×□ | 4500 | 1600-4100 | 24-61 | 3-9 | 15.3 | 320-830 |
AG-50×□ | 5000 | 1800-4500 | 34-83 | 5-12 | 14.5 | 500-1200 |
AG-55×□ | 5500 | 1800-5000 | 42-112 | 6-16 | 13.8 | 630-1700 |
AG-61×□ | 6100 | 2400-5500 | 69-152 | 10-21 | 13.1 | 1050-2400 |
AG-67×□ | 6700 | 2600-6000 | 93-201 | 13-28 | 12.5 | 1500-3300 |
AG-73×□ | 7300 | 2800-6600 | 120-264 | 17-37 | 12 | 2000-4500 |
AG-80×□ | 8000 | 3200-7200 | 160-347 | 22-48 | 11.4 | 2800-6200 |
AG-86×□ | 8600 | 3400-7700 | 197-429 | 27-60 | 11 | 3500-7900 |
AG-92×□ | 9200 | 3700-8300 | 246-530 | 34-74 | 10.7 | 4500-10000 |
AG-98×□ | 9800 | 3900-8800 | 296-640 | 41-89 | 10.3 | 5600-12500 |
AG-104×□ | 10400 | 4200-9400 | 359-770 | 50-107 | 10 | 7000-15400 |
AG-110×□ | 11000 | 4400-9900 | 422-909 | 59-127 | 9.8 | 8400-19000 |
AG-116×□ | 11600 | 4600-10400 | 492-1064 | 69-148 | 9.5 | 10000-22000 |
AG-122×□ | 12200 | 4900-11000 | 580-1246 | 81-174 | 9.2 | 12000-27000 |
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
SAG-40×□ | 4000 | 1600-3600 | 19-42 | 13-29 | 16.2 | 310-710 |
SAG-45×□ | 4500 | 1800-4100 | 27-61 | 19-43 | 15.3 | 470-1100 |
SAG-50×□ | 5000 | 2000-4500 | 38-83 | 27-58 | 14.5 | 700-1500 |
SAG-55×□ | 5500 | 2200-5000 | 51-112 | 36-78 | 13.8 | 960-2200 |
SAG-61×□ | 6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
SAG-67×□ | 6700 | 2700-6000 | 93-201 | 65-140 | 12.5 | 2000-4300 |
SAG-73×□ | 7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
SAG-80×□ | 8000 | 3200-7200 | 160-347 | 112-242 | 11.4 | 3600-8100 |
SAG-86×□ | 8600 | 3400-7700 | 197-429 | 137-299 | 11 | 4600-10000 |
SAG-92×□ | 9200 | 3700-8300 | 246-530 | 172-370 | 10.7 | 5900-13000 |
SAG-98×□ | 9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
SAG-104×□ | 10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
SAG-110×□ | 11000 | 4400-9900 | 422-909 | 294-634 | 9.8 | 11000-25000 |
SAG-116×□ | 11600 | 4600-10400 | 492-1064 | 343-742 | 9.5 | 13000-30000 |
SAG-122×□ | 12200 | 4900-11000 | 580-1246 | 405-869 | 9.2 | 16000-36000 |
1. El diámetro del molino es el diámetro interior de la carcasa del molino y la longitud del molino es la distancia entre los dos extremos con bridas. La longitud efectiva de molienda es determinada por la dimensión de los revestimientos de los extremos y la parrilla. El volumen efectivo es el volumen disponible en el interior del molino, excluyendo el volumen del revestimiento de la carcasa y el revestimiento del extremo, pero incluyendo el volumen de los dos conos del extremo.
2. El tamaño de las partículas no es superior a 350 mm.
3. La carga máxima de bolas para los molinos autógenos AG se calcula en un 3% del volumen efectivo del molino, mientras que la carga de bolas para los molinos semiautógenos se calcula en un 15% del volumen del molino.
4.La velocidad de funcionamiento es generalmente el 75% de la velocidad crítica del molino, y la regulación de la velocidad de frecuencia variable idealmente está entre el 5% y el 10% de la velocidad nominal.
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
MQY-09×□ | 900 | 1100-2100 | 0.6-1.2 | 1-2 | 34.8-39.5 | 11-15 |
MQY-12×□ | 1200 | 1600-2900 | 1.6-2.8 | 3-5 | 29.8-33.9 | 22-45 |
MQY-15×□ | 1500 | 2000-3600 | 3.2-5.7 | 6-11 | 26.5-30.1 | 55-110 |
MQY-21×□ | 2100 | 2700-5000 | 9-16 | 17-30 | 22.3-25.3 | 160-315 |
MQY-24×□ | 2400 | 3100-5800 | 13-24 | 24-45 | 20.8-23.6 | 250-460 |
MQY-27×□ | 2700 | 3500-6500 | 19-34 | 35-65 | 19.6-22.2 | 380-710 |
MQY-32×□ | 3200 | 4200-7700 | 32-58 | 58-108 | 17.9-20.4 | 700-1300 |
MQY-36×□ | 3600 | 4500-8600 | 45-83 | 84-154 | 16.9-19.2 | 1000-1900 |
MQY-40×□ | 4000 | 5100-8800 | 61-103 | 108-182 | 15.6-17.3 | 1400-2400 |
MQY-43×□ | 4300 | 5500-9400 | 80-132 | 141-233 | 15.0-16.7 | 1900-3100 |
MQY-45×□ | 4500 | 5800-9800 | 92-151 | 163-267 | 14.7-16.3 | 2200-3600 |
MQY-48×□ | 4800 | 6100-10400 | 111-184 | 196-325 | 14.2-15.8 | 2700-4500 |
MQY-50×□ | 5000 | 6400-11000 | 126-210 | 223-370 | 13.9-15.5 | 3100-5200 |
MQY-52×□ | 5200 | 6700-11300 | 142-232 | 250-410 | 13.6-15.2 | 3600-6000 |
MQY-55×□ | 5500 | 7100-11500 | 169-266 | 298-469 | 12.9-14.0 | 4000-6300 |
MQY-58×□ | 5800 | 7400-12000 | 196-310 | 319-504 | 12.6-13.6 | 4800-7600 |
MQY-60×□ | 6000 | 7700-12500 | 219-345 | 356-561 | 12.3-13.4 | 5400-8600 |
MQY-62×□ | 6200 | 8000-12600 | 242-372 | 371-571 | 12.1-13.2 | 5900-9200 |
MQY-64×□ | 6400 | 8200-13000 | 264-409 | 406-628 | 11.9-13.0 | 6500-10100 |
MQY-67×□ | 6700 | 8600-13500 | 304-467 | 467-716 | 11.7-12.7 | 7700-11900 |
MQY-70×□ | 7000 | 9000-13600 | 348-515 | 485-718 | 11.4-12.4 | 8600-12800 |
MQY-73×□ | 7300 | 9400-14000 | 395-577 | 570-832 | 11.2-12.1 | 10000-14700 |
MQY-76×□ | 7600 | 9800-14600 | 447-653 | 644-941 | 10.9-11.9 | 11500-17000 |
MQY-79×□ | 7900 | 10200-15000 | 501-724 | 675-977 | 10.7-11.7 | 12700-18400 |
MQY-82×□ | 8200 | 10600-15500 | 561-807 | 756-1088 | 10.5-11.4 | 14500-20800 |
MQY-85×□ | 8500 | 11000-16000 | 625-895 | 843-1207 | 10.3-11.2 | 16400-23600 |
1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
MQ-09×□ | 900 | 900-1800 | 0.45-0.9 | 0.96-1.9 | 34.8-39.5 | 7.5-15 |
MQ-12×□ | 1200 | 1200-2400 | 1.1-2.2 | 2.4-4.7 | 29.8-33.9 | 22-45 |
MQ-15×□ | 1500 | 1500-3000 | 2.2-4.5 | 4.7-9.7 | 26.5-30.1 | 55-90 |
MQ-21×□ | 2100 | 2200-4000 | 7-12 | 15-27 | 22.3-25.3 | 140-250 |
MQ-24×□ | 2400 | 2400-4500 | 10-18 | 21-39 | 20.8-23.6 | 210-355 |
MQ-27×□ | 2700 | 2100-5400 | 11-28 | 23-59 | 19.6-22.2 | 260-630 |
MQ-32×□ | 3200 | 3000-6400 | 22-47 | 46-98 | 17.9-20.4 | 500-1120 |
MQ-36×□ | 3600 | 3900-7000 | 36-64 | 75-135 | 16.9-19.2 | 1000-1800 |
MQ-40×□ | 4000 | 4500-7200 | 52-83 | 103-165 | 15.6-17.3 | 1400-2200 |
MQ-43×□ | 4300 | 4700-7500 | 63-100 | 125-200 | 15.0-16.7 | 1600-2500 |
MQ-45×□ | 4500 | 5000-7700 | 73-113 | 147-226 | 14.7-16.3 | 2000-3100 |
MQ-48×□ | 4800 | 5300-7900 | 89-132 | 178-265 | 14.2-15.8 | 2200-3300 |
MQ-50×□ | 5000 | 5500-8100 | 100-147 | 199-293 | 13.9-15.5 | 2600-3800 |
MQ-52×□ | 5200 | 5700-8300 | 112-163 | 224-326 | 13.6-15.2 | 3000-4300 |
MQ-55×□ | 5500 | 6000-8500 | 132-187 | 265-375 | 12.9-14.0 | 3700-5200 |
1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
MQG-09×□ | 900 | 900-1800 | 0.45-0.9 | 0.96-1.9 | 34.8-39.5 | 7.5-15 |
MQG-12×□ | 1200 | 1200-2400 | 1.1-2.2 | 2.4-4.7 | 29.8-33.9 | 22-45 |
MQG-15×□ | 1500 | 1500-3000 | 2.2-4.5 | 4.7-9.7 | 26.5-30.1 | 55-90 |
MQG-21×□ | 2100 | 2200-4000 | 7-12 | 15-27 | 22.3-25.3 | 140-250 |
MQG-24×□ | 2400 | 2400-4500 | 10-18 | 21-39 | 20.8-23.6 | 210-355 |
MQG-27×□ | 2700 | 2100-5400 | 11-28 | 23-59 | 19.6-22.2 | 260-630 |
MQG-32×□ | 3200 | 3000-6400 | 22-47 | 46-98 | 17.9-20.4 | 500-1120 |
MQG-36×□ | 3600 | 3900-7000 | 36-64 | 75-135 | 16.9-19.2 | 1000-1800 |
MQG-40×□ | 4000 | 4500-7200 | 52-83 | 103-165 | 15.6-17.3 | 1400-2200 |
MQG-43×□ | 4300 | 4700-7500 | 63-100 | 125-200 | 15.0-16.7 | 1600-2500 |
MQG-45×□ | 4500 | 5000-7700 | 73-113 | 147-226 | 14.7-16.3 | 2000-3100 |
1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.
Modelo | Diámetro del molino | Longitud del molino | Volumen efectivo del molino | Capacidad máx. de carga de bolas | Velocidad de rotación | Potencia del motor |
mm | mm | m3 | t | r/min | kW | |
MB-09×□ | 900 | 1400-2200 | 0.7-1.1 | 1.5-2.3 | 29.7-33.5 | 11-15 |
MB-12×□ | 1200 | 1800-2500 | 1.6-2.3 | 3.6-5.0 | 25.2-28.5 | 30-37 |
MB-15×□ | 1500 | 2100-3000 | 3.1-4.5 | 7-10 | 22.3-25.2 | 75-95 |
MB-21×□ | 2100 | 3000-3600 | 9.1-10.9 | 20-24 | 18.7-21.2 | 175-210 |
MB-27×□ | 2700 | 3600-4500 | 18.2-22.8 | 40-50 | 16.5-18.5 | 360-450 |
MB-32×□ | 3200 | 4500-5400 | 32.2-38.7 | 71-85 | 14.6-16.6 | 630-800 |
MB-36×□ | 3600 | 4500-6000 | 40.8-54.4 | 90-20 | 13.8-15.6 | 1000-1250 |
MB-40×□ | 4000 | 5000-6000 | 56.7-68.0 | 125-150 | 13.0-14.8 | 1250-1500 |
MB-43×□ | 4300 | 5000-6000 | 66.0-79.2 | 145-174 | 12.5-14.2 | 1400-1800 |
MB-45×□ | 4500 | 5000-6000 | 72.6-87.1 | 160-192 | 12.2-13.9 | 1600-2000 |
MB-47×□ | 4700 | 5500-6500 | 87.4-103.3 | 192-227 | 12.0-13.6 | 1800-2200 |
1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.

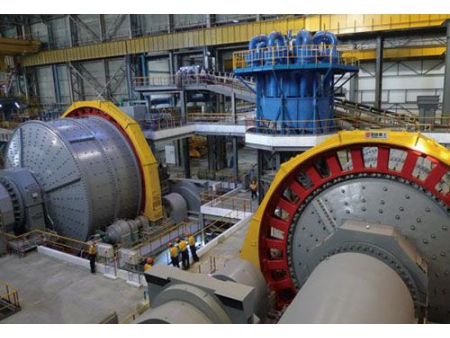

Los proyectos que hemos ejecutado a lo largo de los años son prueba de nuestra excelencia. CITIC HIC ha diseñado y suministrado seis molinos autógenos de Ø12,2m x 11m (28.000kW sin engranajes) y seis molinos de bolas de descarga por desbordamiento de Ø7,9 x 13,6m (2 x 9.000kW con engranajes) para el proyecto Sino Iron en Australia. Para el proyecto de cobre de Zijin Mining Heilongjiang Duobao Mountain, nos hicimos cargo de la fabricación y suministro de molinos semiautógenos (SAG) de Ø11 x 6,4m (2 x 9000kW) y un molino de bolas de descarga de desbordamiento de Ø7,9 x 13,6m (2 x 9000kW), que actualmente están funcionando in problema alguno.
- Excelente rentabilidad
Los molinos fabricados por CITIC HIC son reconocidos como productos únicos, líderes en la industria manufacturera china. CITIC HIC es responsable de establecer los estándares nacionales para los molinos semiautógenos (SAG) y los molinos de bolas, respaldados por una sólida base de datos, tecnología de proceso optimizada, conceptos de diseño modernos y una experiencia de 60 años en el desarrollo y el fomento de tecnología innovadora. - Alta tasa de funcionamiento
Nuestros productos se caracterizan por su larga vida útil; la durabilidad de nuestros equipos se basa en el uso de normas internacionales, materiales de alta calidad y tecnología de procesamiento avanzada. - Procesos respetuosos con el medio ambiente y con bajas emisiones de carbono
La tecnología de control inteligente y los materiales resistentes al desgaste de larga duración garantizan operaciones con bajas emisiones de carbono y respetuosas con el medio ambiente. - Servicios integrales
Nuestra red de servicio se extiende por todo el mundo, y nuestro equipo de servicio de profesionales experimentados es confiable y está dispuesto a ayudarlo a encontrar el equipo que mejor se adecúe a sus requerimientos. Tenemos la capacidad responder rápidamente a las necesidades de los clientes y brindarles servicios integrales para garantizar el buen funcionamiento de la máquina a través de monitoreo y diagnóstico en línea, actualizaciones de productos y mejora continua de procesos.

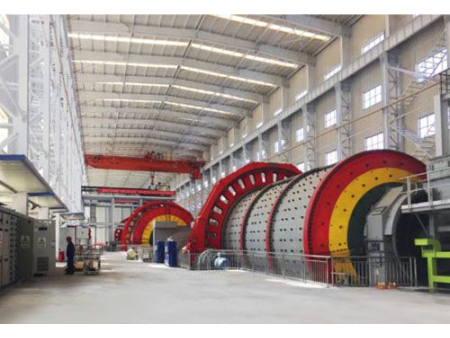

- Fabricación

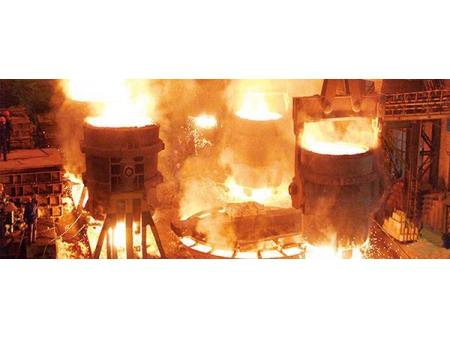

Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa. - Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
