Máquina de inspección (80000 hojas/h)
Solicite un presupuesto
Diana Eye 55
Ver vídeo
MK ofrece una solución innovadora de inspección especialmente diseñada para productos de alta gama, basada en su propia propiedad intelectual y en su amplia experiencia en el desarrollo de máquinas de inspección.
Gracias al avanzado sistema de control de calidad de la máquina de inspección Diana Eye 55, es posible detectar con gran precisión distintos tipos de defectos, como marcas, arañazos, rayas, variaciones de color, desviaciones de registro, defectos en el sustrato, hologramas y problemas en el barniz. Esto garantiza un control de calidad riguroso y resultados consistentes, especialmente en aplicaciones donde la calidad visual es fundamental.
Parámetros técnicos
| Material procesable | Cartón de 90 a 650 g/m² |
| Velocidad máxima | 300 m/min |
| Salida máxima (p. ej., paquete de formato pequeño de 90mm de largo): | 80,000 hojas/h |
| Tamaño máximo de hoja | 550 X 500 mm |
| Tamaño mínimo de hoja | 90x 90 mm |
| Tamaño mínimo de punto | 0.15mm² (contraste de valor de gris ≥30) |
| Tamaño mínimo de línea | 0.25mmx5mm (contraste de valor de gris ≥30) |
| CV | >2.5 |
| Cámaras | Cámara a color 4K RGB |
| Píxel | 4K |
| Velocidad de línea de la cámara | 40 k/s |
| Resolución a 550mm / 300m/min | 0.13 x0.15 mm |
| Cámara monocromática 8K en blanco y negro | |
| Píxel | 8K |
| Velocidad de línea de la cámara | 80 k/s |
| Resolución a 550mm / 300m/min | 0.067 x0.075 mm |
| Cámara de área RGB | |
| Píxel | 1.2 M |
| Velocidad de línea de la cámara | 45 fps |
| Resolución a 550mm / 300m/min | 0.04 x0.04 mm |
Características del producto

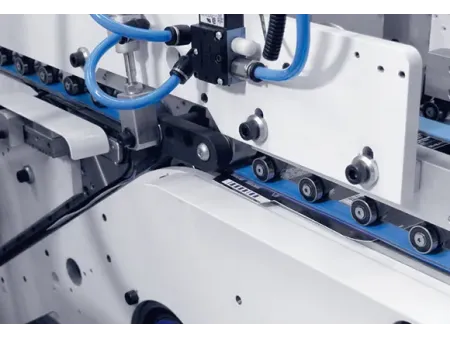

Expulsión de piezas troqueladas
- Expulsión en línea de discos defectuosos sin dañarlos
- Posibilidad de reclasificar o reinspeccionar discos defectuosos
- Minimización de residuos sin comprometer la calidad
- Sección de inspección
- Cinta de succión para un transporte seguro y estable de los discos
- Espacio para hasta 4 cámaras superiores, 2 cámaras de área y 1 cámara trasera
- Fácil instalación de cámaras adicionales
- Ventana oscurecida para proteger al usuario de la luz LED activa

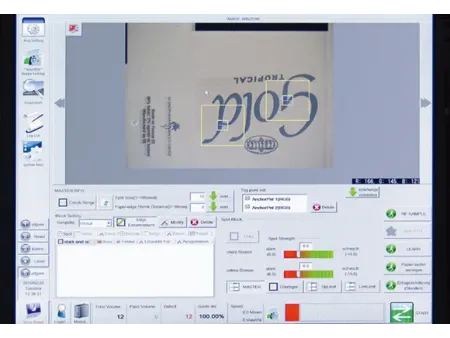

Interfaz del operador
- Terminal de operador con pantalla de 19 pulgadas
- Fácil configuración mediante un proceso de aprendizaje
- Visualización de la configuración de umbrales
- Posibilidades de configuración avanzadas para aplicaciones exigentes.
Procesamiento de imágenes
- Procesamiento con GPU y CPU para el procesamiento rápido de grandes volúmenes de datos de imagen.
- Solución maestro-esclavo (master-slave).
- Fácil de adaptar.
Fuentes de luz
- Una cúpula de luz única
- Cuatro modos de iluminación diferentes
- Permite visualizar sustratos metalizados, láminas calientes y hologramas
- Carcasa de aluminio que mantiene la fuente de luz fría sin necesidad de ventiladores
- Intensidad de luz ajustable
Cámaras
- Cámaras a color 4K para inspección desde arriba, combinadas con una nueva tecnología de iluminación LED.
- Sistema de espejos para inspección desde ángulos bajos.
- Cámara a color 4K para inspección de la parte posterior.
- Cámaras de área con la máxima resolución para la inspección de zonas críticas, como códigos QR.
