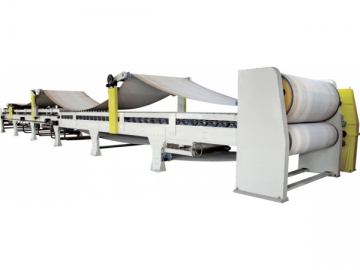

Máquina corrugadora decartón por doble cara

La máquina corrugadora de cartón por doble cara ha sido fabricada conun canal de acero de alta intensidad, el cual garantiza la firmeza de laestructura, así como también su excelente apariencia externa y excelentedesempeño, aun cuando opera a alta velocidad. Esta máquina esta equipada con unsistema de control de temperatura por múltiples grupos y con una sola placa reticuladora. Para máquinas de tipo presurizado, ofrecemosel rodillo de presión o una placa táctil.

Las placas calientes de la máquina corrugadora decartón por doble cara han sido fabricadas de acuerdo a los estándaresnacionales de seguridad para este tipo de productos, por lo tanto sussuperficies han sido rectificadas con alta precisión y además han pasado portratamiento de cromado. La estructura interna de flujo de aire, en forma de S,mejora considerablemente la relación de uso de vapor y la cantidad de barras deacero soldadas para mantener a altas temperaturas las placas y evitar la deformacióndurante su operación.  Adicionalmente, las placas calientes de nuestramáquina corrugadora de cartón por doble cara cuentacon un sistema de control de temperatura separado y como opción ofrecemos lapantalla digital para visualización de la temperatura. Por ultimo, la tuberíade entrada y salida de vapor tiene forma de S, con el fin de mantener latemperatura de las placas calientes balanceada y estable. El número de placascalientes se determina de acuerdo con la velocidad y la cantidad de capas de lalínea de producción de cartón corrugado.

Las partes de refrigeración y calefacción de la máquina corrugadora de cartón por doble cara cuentan con un rodillo de presión intensa, el cual seencarga de mantener firme el cartón durante el proceso de laminado y suavedurante el proceso de formado.  El rodillo pesado, que hace parte dela sección de calefacción, utiliza un sistema de elevación completamentehidráulico, ofreciendo una operación segura y confiable. Adicionalmente,  la unión de la máquina corrugadora de cartón por doble cara cuenta con calefacción para vapor, mientras que suparte de presurización utiliza un sistema hidráulico o sistema de presiónseparado, de acuerdo con el numero de capas de la línea de producción.

La banda transportadora superior de algodón de la máquina corrugadora de cartón por doble cara ha sido equipada con un set de equipos de corrección tanto manuales como automáticos, así como también un set de tensionamiento neumático ymanual. Entre tanto, la banda transportadora inferior de algodón de la máquina corrugadora de cartón por doble cara esta equipada con un tensionador y un sistema de ajuste automático de derecha aizquierda. Adicionalmente, la banda transportadora superior ofrece un sistemade corrección de desviación  tantoneumático, como manual o automático; mientras que la banda transportadorainferior cuenta con sistema de corrección manual. Por ultimo, podemos ofrecerpara la banda superior un sistema de limpieza automático.

El sistema de transmisión de la máquina corrugadora de cartón por doble cara cuenta con un compensador de caucho resistente aldesgaste, reduciendo la posibilidad de deslizamiento de la banda transportadory por ende mejorando la estabilidad de la operación de la máquina. Esta máquinatambién esta equipada con un reductor independiente  y un engranaje de transmisión con baño deaceite y sellado, lo cual permite reducir los niveles de ruido producidosdurante le operación de la máquina. Adicionalmente,  la máquina corrugadora de papel por doble cara cuenta con una caja de cambios independiente con unmecanismo dividido y unión universal, lo cual garantiza la operación estable dela máquina.

Parámetros técnicos de la máquina corrugadora de cartón por doble cara

Velocidad dediseño: 120/180/220m/min.

Ancho deoperación: 1400mm-2500mm

Rodillo depresión：Φ70mm

Rodillo dedesplazamiento：Φ70mm

Bandatransportadora larga para la parte delantera del rodillo de transmisión: Φ320mm

Bandatransportadora larga para la parte trasera del rodillo: Φ215mm

Bandatransportadora larga y corta para el rodillo de corrección de desviaciones:Φ100mm

Rodillo dedesplazamiento delantero y trasero: Φ100mm

Rodillo tensormanual: Φ100mm

Rodillotensor  hidráulico: Φ100mm

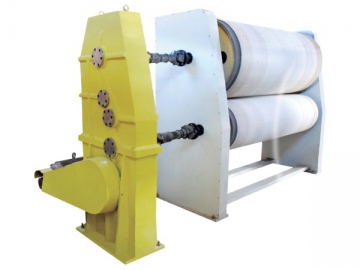

Unidad de transmisión principal independiente(Opcional)
La máquina corrugadora de cartón por doble cara puedeser equipada con un unidad de transmisión independiente. La caja de transmisiónutiliza un engranaje sesgado, el cual es hecho de aleación de acero de altacalidad, sus dientes han sido rectificados y su superficie ha sido tratada a altastemperaturas, ofreciendo bajos niveles de ruido y un par motor largo.Adicionalmente, la caja de cambios independiente cuenta con una transmisión dedos ejes y un engranaje grande, lo cual garantiza la estabilidad yconfiabilidad de la máquina corrugadora de cartón por doble cara,aun cuando esta opera a grandes velocidades. Por ultimo, latransmisión principal cuenta con un motor de frecuencia variable, el cualofrece un gran rango de ajuste y operación. Sus rodamientos también cuentan conbomba de lubricación de aceite  y realizael método de lubricación por salpicadura para el engranaje que se encuentra alinterior de la caja.

Dinghao Machinery es un reconocido productor y proveedor de la máquina corrugadora de cartón por doble cara en China. Por lo tanto, estamos en capacidad deofrecer la máquina de corte longitudinal y hendidura de cartón corrugado,precalentador de cartón corrugado y muchos otros productos relacionados.
