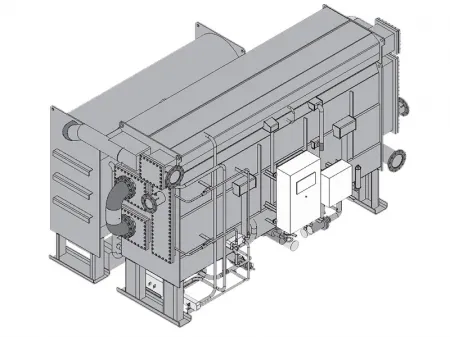

Enfriadora por Absorción de Combustión Directa HYTM
Solicite un presupuesto

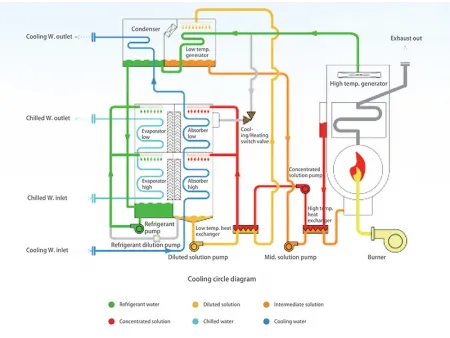

- Diagrama de Circulación de Enfriamiento
- Principio de Calentamiento
Características
Sistema Automático de Purga de Aire
- La enfriadora está equipada con un sistema completamente automático de purga de aire y un sistema de protección de vacío en 3 etapas.
- El sistema de purga automático recolecta el gas no condensable dentro de la enfriadora a través del inyector hacia el tanque de gas. Cuando la presión del gas alcanza el valor preestablecido, la bomba de vacío operará automáticamente para expulsar el gas no condensado fuera de la enfriadora. No se requiere operación manual durante este proceso.
Sistema Anticristalización Multinivel
- El sistema monitorea el margen de cristalización según la concentración de la solución y ajusta el ciclo en tiempo real para evitar la cristalización.
- La unidad está equipada con un tubo de derretimiento de cristales para prevenir la cristalización de la solución.
- El sistema optimizado de control de tiempo de dilución calcula el tiempo de dilución con base en la concentración al apagarse, para asegurar un cierre de operación seguro.
Sistema de Control VFD
La enfriadora cuenta con un sistema de control VFD para la bomba de solución de LiBr que ajusta el volumen reciclado durante el funcionamiento con carga parcial. Este diseño reduce el tiempo de arranque de la enfriadora y mejora la eficiencia durante cargas parciales.
Diseño Profesional con Intensidad Estructural
La coraza y la cámara de agua están diseñadas de acuerdo con el método de análisis de tensión, alcanzando los requerimientos de seguridad dentro varios rangos de presión.
Diseño de Absorción por Evaporación de Alta Eficiencia Energética
- La enfriadora está diseñada con un sistema de evaporación y absorción de dos etapas. Tanto el evaporador y el absorbedor están divididos en secciones de alta y baja presión; la operación en dos etapas mejora su eficiencia considerablemente.
- Los tubos de evaporación están ubicados con un diseño de espaciado desigual y cuerpo de cobre que mejoran la eficiencia del proceso de evaporación.
Método Avanzado de Goteo por Gravedad
- La solución cae y se distribuye sobre la superficie del tubo gracias a la gravedad, eliminando la necesidad de bombas de dispersión y reduciendo el consumo de energía de la enfriadora.
- La solución es distribuida en 4 etapas para optimizar el diseño del sistema de distribución del líquido y que la película sobre el tubo de transferencia de calor sea más uniforme.
- El distribuidor de líquido está diseñado en acero inoxidable de alta calidad, evitando adherencias y bloqueos, y extendiendo la vida útil del equipo.
Parámetros de Rendimiento
| Modelo | |||
| Capacidad de Enfriamiento | USRT | 150-2000 | |
| kW | 527.6-7034 | ||
| 104kcal/h | 45.4-605 | ||
| Capacidad de Calentamiento | 104kcal/h | 36.3-484 | |
| Temperatura de Entrada/Salida del Agua Helada | ℃ | 12 to 7 | |
| Temperatura de Entrada/Salida del Agua de Caliente | ℃ | 55.8 to 60 | |
| Temperatura de Entrada/Salida del Agua de Enfriamiento | ℃ | 32 to 37.5 | |
| Gas Natural (8600kcal/Nm³) | Consumo de Enfriamiento | Nm3/h | 38-503 |
| Consumo de Calor | Nm3/h | 45.4-605 | |
| Potencia | V/Hz/Ph | 380/50/3 | |
| Bomba de Vacío | kW | 0.75 | |
| Peso Máx. para Envío | ton | 35.4 | |
Dibujo de Planos TMAR-D055~350
- Vista Superior
- Lateral Izquierdo
- Vista del Frente
- Lateral Derecho
Dibujo de Planos TMAR-D420~705
- Vista Superior
- Lateral Izquierdo
- Vista del Frente
- Lateral Derecho
Diagrama de Flujo de Tuberías
Aislamiento Térmico
Notas El diagrama de flujo es únicamente de referencia.
