Mezclador horizontal (tipo listón)
Mezclador industrial para mezclar suavemente los ingredientes
El mezclador horizontal tipo listón de S&L es ideal para mezclar suavemente los ingredientes, ya que consta de un recipiente en forma de U, un agitador tipo listón y una unidad de accionamiento. Las cuchillas en forma de listón generalmente se hacen en capas dobles. Durante la operación, el listón exterior transporta el material hacia la descarga, mientras que el listón interior transporta el material lejos de la descarga, formando una mezcla convectiva. El agitador es el componente más importante de la mezcladora, y también es opcional en cuchillas de paletas, y se pueden agregar picadores para adaptarse a diferentes materiales.
El labio (lip) del recipiente se puede convertir en un diseño arqueado o completamente abierto. El diseño arqueado puede soportar la presión, mientras que el diseño completamente abierto facilita la limpieza del interior del equipo. Las ventajas de esta máquina mezcladora industrial son su amplia aplicabilidad, alta uniformidad de mezcla, tiempo de mezcla corto y alto coeficiente de carga.
- Industria química: mezcla de colorantes
- Cosméticos: mezcla de cosméticos en polvo
- Agrícola: mezcla de gránulos y polvos para piensos
El mezclador horizontal (tipo listón) de S&L es adecuado para mezclar polvos y polvos, partículas y polvos, así como polvos y pequeñas cantidades de aditivos líquidos.
Mezclador interior de presión/vacío, Unidad (jacket) para refrigeración o calefacción
- El diseño del agitador de listón y paleta está disponible
- Mezcla suave para materiales frágiles
- Fácil limpieza y mantenimiento
- Sello de prensaestopas de empaque de grado alimenticio
- Diseño GMP con certificado FDA de la parte no metálica del mezclador
- La unidad (jacket) de secado/enfriamiento y el diseño de vacío son opcionales
- Diseño de alta resistencia
- Proceso de mezcla por lotes o continuo
| Volumen bruto (L) | Volumen efectivo (L) | Dimensiones generales (mm) | Velocidad del eje (rpm) | Peso aprox. (kg) | ||
| A (largo) | B (ancho) | C (alto) | ||||
| 100 | 40-60 | 1300 | 550 | 1100 | 101 | 310 |
| 300 | 120-180 | 1900 | 700 | 1200 | 56 | 570 |
| 500 | 200-300 | 2200 | 850 | 1400 | 52 | 840 |
| 1000 | 400-600 | 3200 | 1070 | 1600 | 43 | 1760 |
| 1500 | 600-900 | 3400 | 1170 | 1700 | 38 | 1940 |
| 2000 | 800-1200 | 3750 | 1270 | 1900 | 35 | 2740 |
| 3000 | 1200-1800 | 4100 | 1460 | 2100 | 30 | 3340 |
| 4000 | 1600-2400 | 4400 | 1570 | 2250 | 27 | 4210 |
| 5000 | 2000-3000 | 4600 | 1720 | 2400 | 23 | 5080 |
| 6000 | 2400-3600 | 4900 | 1820 | 2425 | 24 | 6510 |
| 8000 | 3200-4800 | 5400 | 2020 | 2610 | 21 | 8360 |
| 10000 | 4000-6000 | 5800 | 2220 | 2852 | 19 | 11000 |
| 12000 | 4800-7200 | 6250 | 2320 | 3000 | 17 | 13100 |
| 15000 | 6000-9000 | 6600 | 2420 | 3150 | 17 | 14600 |
| 20000 | 8000-12000 | 7700 | 2750 | 3355 | 15 | 22000 |
| 25000 | 10000-15000 | 8200 | 2820 | 3500 | 13.4 | 24000 |
| 30000 | 12000-18000 | 8500 | 2970 | 3695 | 13.4 | 26250 |
-
-

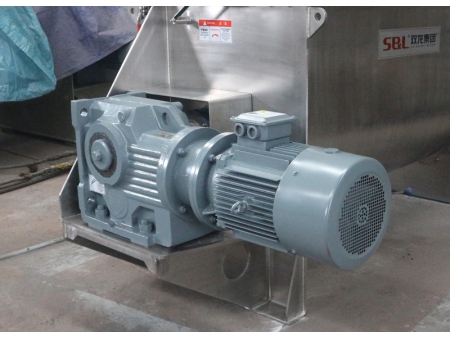

Unidad de accionamiento
Los mezcladores horizontales estándar son accionados por reductores de engranajes a través de una conexión directa, lo que tiene las ventajas de un alto par, alta confiabilidad y bajo nivel de ruido. Para equipos a gran escala, se adopta una combinación de reductores de engranajes y transmisión por correa para proteger los componentes de la transmisión en caso de situaciones inesperadas.
-
-
Eje principal de cinta desmontable de forma flexible
El eje principal tipo listón está conectado a la brida del eje de transmisión, lo que permite un desmontaje rápido cuando se requiere mantenimiento o reemplazo del eje. El diseño de desmontaje flexible permite que el recipiente en forma de U se suelde completamente a las dos placas finales, evitando los huecos de material que pueden ocurrir con las conexiones de brida grandes en el recipiente y reduciendo los residuos.
-
-
Labio (Lip)
En comparación con otros tipos de mezcladores, el mezclador horizontal tipo listón ofrece más flexibilidad en términos de labio o lip. Puede diseñarse como completamente abierto, medio abierto o completamente sellado. El diseño completamente abierto es adecuado para situaciones que requieren altos estándares de limpieza y está respaldado por resortes de gas para una operación conveniente y segura.
-
-
Válvula de descarga
Generalmente se adopta una válvula de aleta neumática. La válvula de arco circular está firmemente incrustada en el cilindro, al ras de la pared interna del cilindro y libre de los fenómenos de acumulación de material y esquinas muertas para mezclar. El sellado fiable del tipo tira de borde garantiza que no haya fugas durante la apertura y el cierre frecuentes.
-
-
Unidad (jacket) de calefacción/refrigeración
Se pueden agregar varios tipos de unidad de calefacción/refrigeración (jacket) al cuerpo exterior del mezclador, lo que permite enfriar o calentar el material inyectando medios fríos o calientes en la unidad jacket. Por lo general, el enfriamiento se logra bombeando agua industrial en la unidad jacket, mientras que el calentamiento se puede lograr mediante la introducción de vapor o aceite térmico.
-
-
Sello del eje principal
Al mezclar polvos ultrafinos, el uso de un nuevo tipo de sello equilibrado y sello de empaque mejora la hermeticidad y evita eficazmente el flujo de gas y polvo entre el interior y el exterior del recipiente.
Mezclador tipo listón con CIP
Los mezcladores horizontales tipo listón de S&L son capaces de lograr un rendimiento óptimo para una producción higiénica mediante la implementación de un sistema de limpieza in situ (CIP). Esta característica se puede agregar a todos nuestros modelos. CIP es un proceso de limpieza eficiente que requiere algunos pasos de preparación manual, como la instalación de un dispositivo de lavado. Una vez instalado, el sistema realiza una limpieza completa en modo totalmente automático a través de la tecnología PLC. El secado con aire es necesario después de la limpieza en húmedo. Sin contaminación cruzada entre lotes, puede estar seguro de la calidad de sus productos terminados.
