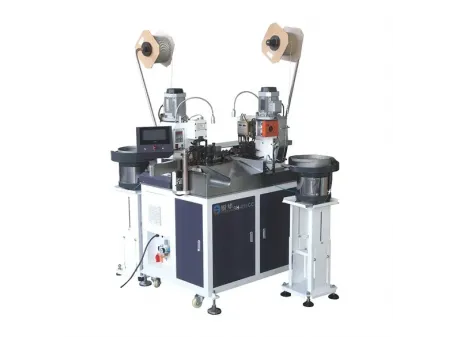

Máquina automática de crimpado de terminales de un lado e inserción de manguitos

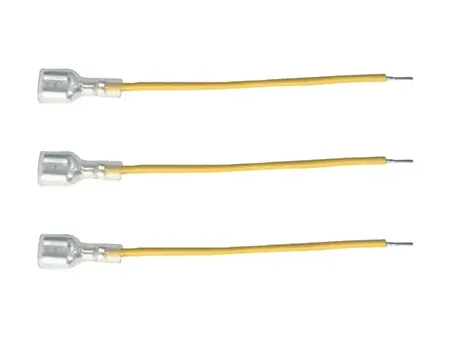

Para producir conjuntos de cables de alta calidad, es importante utilizar equipos de terminación de cables que puedan manejar el crimpado preciso y la inserción de manguitos. Este sistema de terminación de cables admite operaciones como el crimpado de terminales de un solo extremo, la inserción de manguitos, la torsión y el estañado, con una capacidad de crimpado de 2,300 cables por hora. Es compatible con terminales rectos (187/250), lo que garantiza un posicionamiento preciso del manguito al tiempo que se adapta a configuraciones que incluyen el desmontaje parcial y el crimpado de terminales de bandera.
- 2,300 cables por hora
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 1450×1300×1600mm | |
| Peso | Aprox. 520kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 3.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.5×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2300 cables/hora (dependiendo del cable y el manguito) |

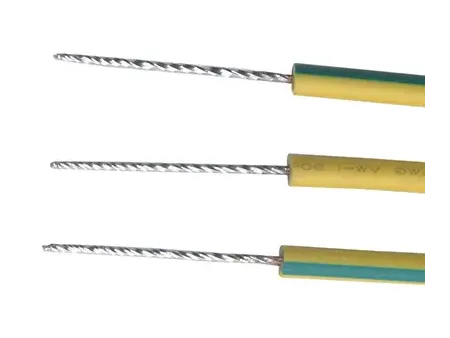

| Procesamiento de alambre | Lado A: crimpado terminal e inserción del manguito, Lado B: estañado, estañado con flexión de 90 grados | |
| Medio pelado de dos lados, crimpado de un lado e inserción de manguitos torsión de un lado y estañado, crimpado e inserción de manguitos de un lado torsión de un lado, crimpado de un lado e inserción de manguitos medio pelado de un lado, crimpado de un lado torsión de un lado y estañado | ||
| Corte y pelado de cuchillas de tipo dividido, torsión por rotación del motor | ||
| Sistema de control | Control PLC, servomotor | |
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de una pantalla táctil, con servocontrol completo | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado del terminal (los productos calificados y no calificados se colocan por separado) |
| Rango de aplicación | Longitud de corte | 30-9999mm |
| Longitud de pelado | Delantero: 0-10mm, Trasero: 0-15mm | |
| Tipo de alambre y cable | Cable eléctrico (AWG26#-AWG16#) |
-
Su diseño modular permite cambios de accesorios rápidos y sencillos, lo que permite que la máquina de terminación de cables se adapte a diversas especificaciones de cables. Esta flexibilidad reduce los costos asociados con el equipo adicional y el espacio de la fábrica, al tiempo que optimiza la eficiencia de la producción.
-
El sistema integrado de monitoreo de errores proporciona alertas en tiempo real en una pantalla táctil, lo que permite a los operadores identificar y abordar rápidamente los problemas. Esto minimiza el tiempo de inactividad y garantiza una calidad constante durante todo el proceso de producción.
