Válvula neumática de latón de 2/2 vías
Solicite un presupuesto
Serie Q22HD
- Acción directa, doble acción
- Tamaño del puerto: 1/8"–1"
- Temperatura del fluido: -5°C a 80°C (120°C opcional)
- Presión de operación: 0–1.0MPa
- Medios: aire, agua, aceite, gas
La válvula neumática de la serie Q22HD presenta un diseño único de doble puerto, que ofrece opciones de escape lateral y superior para optimizar el flujo en espacios reducidos. Esta válvula cumple con las normas internacionales de equipos ambientales a prueba de explosiones para un funcionamiento seguro y es de fácil mantenimiento: una solución de control neumático confiable en comparación con las válvulas tradicionales, difíciles de aplicar en entornos peligrosos.
Características
- Actuador neumático compacto con puertos de doble rosca en la parte superior y lateral, lo que minimiza las dimensiones de instalación.
- Múltiples opciones de materiales de sellado (p. ej., NBR o PTFE) para diferentes condiciones de temperatura (80°C/100°C/180°C).
- Válvula de control neumática no eléctrica, apta para áreas con riesgo de inflamabilidad y explosión.
- Estructura simple, fácil mantenimiento y rápida inspección y reemplazo de componentes internos.
- Incorpora arranque a baja presión y cierre de alta sensibilidad, lo que garantiza un sellado hermético y un flujo de fluido sin restricciones.
- Instalación flexible en cualquier ángulo y sellado bidireccional fiable, independientemente de la dirección del flujo durante el funcionamiento.
- Diseño optimizado de la trayectoria de flujo y escape que minimiza la contrapresión y mejora la velocidad de respuesta.
Aplicaciones
- Equipos para petróleo y gas natural
- Maquinaria minera
- Sistemas marinos y de buques
- Maquinaria y vehículos móviles
- Equipos para la industria alimentaria y farmacéutica
- Equipos de lavado industrial
- Equipos petroquímicos y metalúrgicos
- Sistema de pulverización

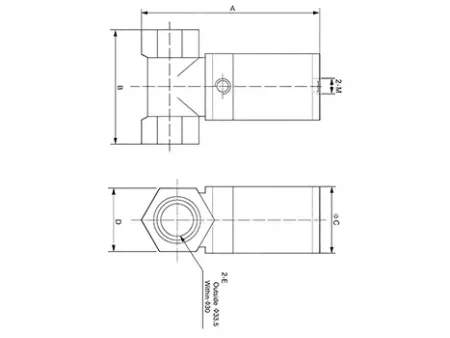

Dimensiones (mm)
| Modelo | A | B | C | D | M | E | Peso (g) |
| | 96 | 47 | 31 | 26 | G1/8 | G1/2 | 250 |
| | 102 | 54 | 31 | 33 | G1/8 | G3/4 | 330 |
| | 115 | 66 | 38 | 39.5 | G1/8 | G1 | 490 |
| | 143 | 77 | 46 | 48 | G1/8 | G111/4 | 820 |
| | 160 | 86 | 56 | 54 | G1/8 | G111/2 | 1050 |
| | 182 | 116 | 69 | 67 | G1/8 | G2 | 1680 |
Especificaciones
| Categoría | | ||
| Modo de funcionamiento | Acción directa | Tamaño del puerto | 1/8"–1" |
| Serie | Q22HD | Función | Doble acción |
| Material del cuerpo | Latón | Cableado | Ninguno |
| Método de control | Control neumático | Nivel de protección | IP65 |
| Presión de funcionamiento | 0-1.0MPa | Montaje | Se requiere soporte |
| Material de sellado | NBR, PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5°C a 80°C (120℃ opcional) | Opciones de roscado | Rosca BSP, NPT |
