Máquina formadora de tejas esmaltadas
| Materia prima | |
| Materiales aplicables | GI (acero galvanizado) GL (acero Galvalume) PPGI (acero galvanizado prepintado) PPGL (acero Galvalume prepintado) Al (aluminio) CRC (bobina de acero laminado en frío) HRC (bobina de acero laminado en caliente) |
| Grosor del material | 0.3 - 0.8 mm (personalizable) |
| Ancho de alimentación | 1000 – 1250 mm (personalizable) |
| Ancho efectivo | 840 – 1000 mm (personalizable) |
| Dimensiones de la máquina y PLC | |
| Tamaño de la máquina | Aprox. 8 × 1.6 × 1.4 m |
| Peso de la máquina | 5 – 8 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Eje principal | Diámetro: Ø 70 mm Material: Acero 45# (mecanizado de acabado mediante torneado) |
| Material de los rodillos | Acero 45# (cromado duro, templado a 55-62 HRC) |
| Estaciones de conformado | 12 - 18 estaciones |
| Potencia del motor | 3 – 11 kW |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 - 11 kW) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |

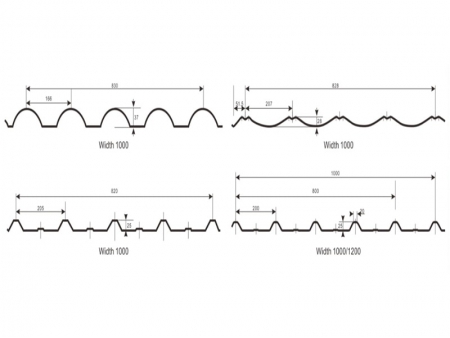

(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
ProcesoDesbobinado → Alimentación y guiado → Perfilado → Corte automático a medida → Recolección del producto terminado
Figura del proceso- Cortadora manual
- Máquina guía
- Máquina de formación
- Máquina de punzonado
- Máquina de corte
- Sistema hidráulico
- Sistema de control PLC
| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Máquina formadora de perfiles | 1 juego |
| 3 | Dispositivo de corte | 1 juego |
| 4 | Unidad de potencia hidráulica | 1 juego |
| 5 | Sistema de control (incluye gabinete) | 1 juego |
| 6 | Mesa de salida | 1 juego |
- Características de la estructura
a. Estructura simple y razonable de hermosa apariencia. La máquina posee una estructura de perfil de acero que se procesa luego de la soldadura, por lo que puede funcionar de forma estable y con una alta eficiencia.
b. Realiza el corte y punzonado automático y preciso, de modo que los extremos de láminas acabadas son estéticos y limpios. Además, las láminas no se deforman. - Estructura del equipo
La máquina laminadora de tejas esmaltadas viene con dispositivo de alimentación (5T de capacidad), transmisión, máquina principal y rodillo, función de punzonado después del laminado, dispositivo de corte, sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc.
