Canal de anclaje embebido / empotrado
Sistemas de refuerzo estructural
Sistema de anclaje para proporcionar puntos de fijación flexibles para estructuras de hormigón

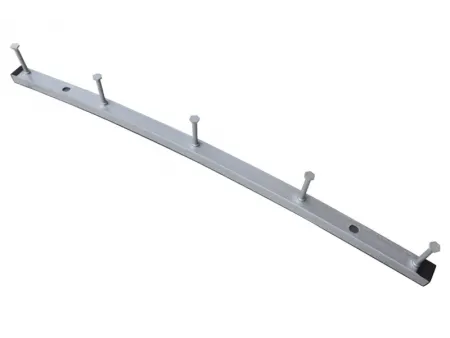

El canal de anclaje embebido de Mankate es un sistema de fijación preinstalado que se incorpora directamente al concreto durante el vaciado, proporcionando puntos de anclaje seguros, ajustables y duraderos. Diseñado para transferir cargas elevadas a elementos de hormigón armado o no armado, este sistema ofrece una solución eficiente y fiable para una amplia gama de aplicaciones estructurales y modulares.

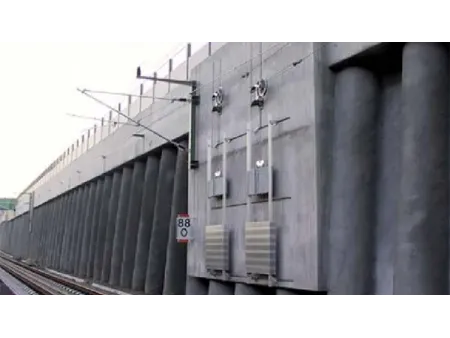

Gracias a su capacidad de ajuste posterior al montaje y a su instalación sin necesidad de perforaciones en obra, los canales embebidos son ideales para proyectos donde se requiere precisión, resistencia y rapidez, como en fachadas arquitectónicas, túneles de servicios públicos, dovelas de metro, revestimientos de túneles ferroviarios de alta velocidad, sistemas de transporte urbano y estructuras de vigas en U.
Su diseño permite una distribución uniforme de cargas, resistencia al deslizamiento y compatibilidad con condiciones de alto estrés, lo que lo convierte en una opción de alto rendimiento para refuerzo estructural, conexiones modulares y elementos constructivos sometidos a vibraciones o cargas dinámicas.
Con un enfoque en seguridad, eficiencia y durabilidad, los canales de anclaje embebidos de Mankate son una solución confiable para proyectos de infraestructura moderna y obras civiles avanzadas.
| Modelo | Longitud (mm) | Ancho (mm) | Altura de la sección del canal (mm) | Espaciado de anclaje (mm) | Espaciado entre extremos (mm) |
| 7200 | 30 | 20 | 50-250 | ≥25 | |
| 7200 | 38 | 23 | 50-250 | ≥25 | |
| 7200 | 40 | 22 | 100-250 | ≥25 | |
| 7200 | 40 | 26 | 100-250 | ≥25 | |
| 7200 | 50 | 25 | 100-250 | ≥25 | |
| 7200 | 50 | 30 | 100-250 | ≥25 | |
| 7200 | 52 | 34 | 100-250 | ≥25 | |
| 7200 | 53 | 34 | 100-250 | ≥25 | |
| 7200 | 72 | 48 | 100-250 | ≥25 | |
| El espaciado real de los pernos de anclaje debe determinarse en función de los cálculos estructurales específicos del proyecto. | |||||
- Montaje de accesorios y componentes auxiliares
- Instalación de sistemas mecánicos, incluyendo tuberías de calefacción, ventilación, aire acondicionado (HVAC) y fontanería

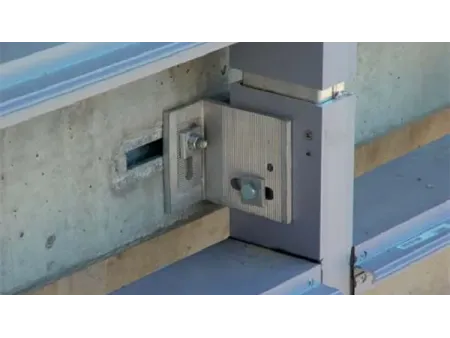

- Fijación lateral de columnas estructurales, como subestructuras de muro cortina
- Requisitos de montaje flexibles en centrales eléctricas, fábricas y salas de exposiciones
- Instalación de carriles guía de ascensores y sistemas de puertas laterales de ascensores
- Fijación de equipos de tamaño mediano y pequeño
- Los pernos en T se deslizan a lo largo del canal para un posicionamiento flexible de los puntos de anclaje.
- Disponible con múltiples acabados resistentes a la corrosión, incluyendo tratamiento de difusión multimetálica, galvanizado por inmersión en caliente, galvanoplastia y recubrimiento en polvo.
- Prefabricados con perfiles laminados en caliente, ofrecen un excelente rendimiento estructural para cargas estáticas y dinámicas, a la vez que reducen significativamente el tiempo de instalación en obra.
- Equipados con tiras de sellado y tapas de extremo ecológicas para evitar fugas de lechada durante la incrustación del hormigón.
