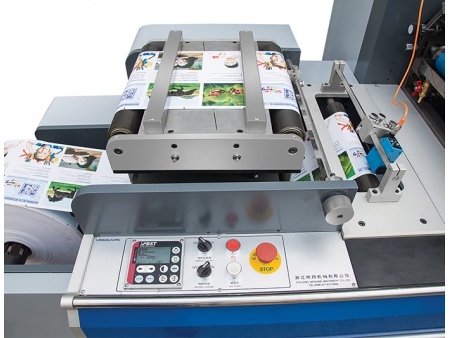

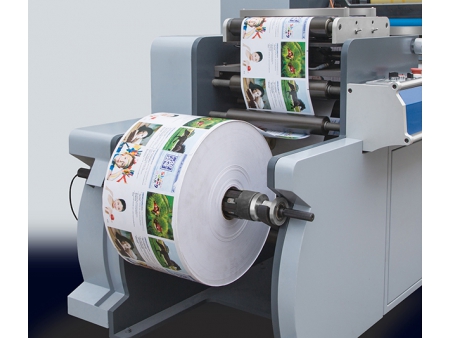

Máquina troqueladora ZM-320
- Velocidad máxima de troquelado (rotativo) 120m/min
- Velocidad máxima de troquelado (semi rotativo) 65m/min
- Ancho máximo de troquelado 300mm
- Ancho máximo de banda 320mm
La máquina troqueladora ZM-320 integra la más novedosa tecnología alemana servo y de sistema de control Rexroth-Bosch. Su sistema de troquelado patentado es compatible con el corte rotativo y semi rotativo basados en las necesidades de producción.
El cortador eléctrico semi rotativo es diferente del tipo tradicional intermitente. Además mantiene la misma tensión de trabajo para el desbobinador, la guía de banda y el rebobinador, así no se produce un deslizamiento en los materiales en el proceso de troquelado. Esta unidad de troquelado semi rotativa integra un gran cilindro magnético que facilita el cambio de troqueles para los diferentes usos.
La máquina troqueladora se caracteriza por una gran velocidad de rotación, una gran precisión y eficiencia, un práctico manejo y un coste bajo. Es adecuada para varias tareas de troquelar como de pequeña o gran escala. Para la producción a gran escala, los usuarios pueden cambiar el rodillo magnético para mejorar la calidad de troquelado y de producción.
Nuestros productos se compromete en proporcionarle el máximo beneficio. Este producto es ideal para editoriales e imprentas.
- Desenrollador con elevador neumático
- Guía de banda BST
- Unidad de flexografía (barnizado)
- Unidad de estampado en frío
- Unidad de laminación
- Unidad de troquelado
- Unidad de corte longitudinal
- Unidad de pelado de matriz
- Sistema de transmisión totalmente servoaccionado sin eje
- Sistema de control alemán
| Descripción | Cantidad y marca |
| Controlador | 1 unidad Rexroth Bosch (Alemania) |
| Unidad servo | 1 unidad Rexroth Bosch (Alemania) |
| Motor principal | ≥4 unidades Rexroth Bosch (Alemania) |
| Invertidor | 2 unidades Schneider (Francia) |
| Pantalla táctil | 1 unidad Weinview (China,Taiwan) |
| Interruptor de fotocélula de seguimiento | 1 unidad SICK (Alemania) |
| Sistema de guiado por banda | 1 set BST (Alemania) |
| Contacto | 1 unidad Schneider (Francia) |
| Velocidad máxima de troquelado (rotativo) | 120m/min. |
| Velocidad máxima de troquelado (semi rotativo) | 65m/min. |
| Longitud máxima de troquelado (rotativo) | 207-570mm |
| Longitud máxima de troquelado (semi rotativo) | 100-450mm |
| Ancho máximo de troquelado | 300mm |
| Ancho máximo de banda | 320mm |
| Diámetro máximo de desbobinado | 700mm |
| Diámetro máximo de rebobinado | 600mm |
| Precisión de troquelado | 0,1mm |
| Ancho del corte | ≥20mm |
| Fuente de alimentación | 380V, 3P |
| Peso | 2600kg |
| Dimensiones | 3,22m×1,68m×1,66m |
