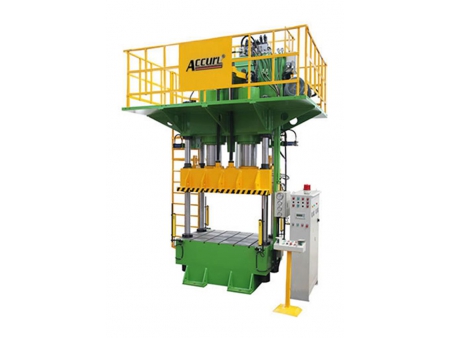

Prensa hidráulica de 4 columnas para embutido de doble acción

Solicite un presupuesto

Nosotros: http://accurlcnc.es/3-3-four-column-hydraulic-press/205165/index.html

La prensa hidráulica de 4 columnas para embutido de doble acción combina con solvencia tecnología e innovación para ofrecer el rendimiento y capacidad de producción que requieren los fabricantes más exigentes. Esta prensa hidráulica ha sido diseñada para el procesado de piezas metálicas de compleja estructura y variada forma. Con esta prensa industrial disfrutará de piezas de metal con un acabado sin ningún tipo de arruga o pliegue. Mejore el rendimiento de su línea de producción con esta moderna y eficiente prensa hidráulica de 4 columnas.

Propiedades principales de la prensa industrial para embutido de doble acción

La prensa hidráulica de 4 columnas hace uso de válvulas de cartuchos de 2 vías para un preciso control del caudal.

El sistema eléctrico de esta prensa industrial está controlado por un dispositivo PLC. Garantiza una operación óptima y fiable.

Nuestras máquinas hidráulicas destacan por su elevada velocidad de operación bajo condiciones de carga nula.

Esta prensa ha sido especialmente diseñada para el moldeado, rebordeado, plegado y estampado de piezas metálicas de variadas formas y grosores.

La prensa hidráulica de doble acción proporciona una fiabilidad máxima en operaciones a alta velocidad. Garantiza grandes cantidades de energía con una eficiencia máxima.

Parámetros técnicos de la prensa hidráulica de doble acción

Modelo			YL28- 100/150	YL28- 160/250	YL28- 200/315	YF28- 400/650	YL28- 500/820	YL28- 630/1030
Capacidad		kN	1500	2500	3150	6300	8200	10300
Deslizamiento de embutido Fuerza de embutido		kN	1000	1600	2000	4000	5000	6300
Deslizamiento de prensado Fuerza de prensado		kN	125×4=500	225×4=900	288×4=1152	630×4=2520	800×4=3200	1000×4=4000
Fuerza de expulsión		kN	190	280	400	630	1000	1250
Deslizamiento de embutido Fuerza de retorno		kN	165	210	240	500	900	850
Deslizamiento de prensado Fuerza de retorno		kN	29×4=116	41×4=164	66×4=264	134×4=536	150×4=600	240×4=960
Presión hidráulica máx.		MPa	25	25	25	25	25	25
Deslizamiento de prensado Orificio central		mm	φ350	φ450	φ550	800×800	1400×800	1600×1000
Deslizamiento máx. de embutido Altura cerrada		mm	900	1100	1250	1500	1600	1800
Deslizamiento de prensado máx. Altura cerrada		mm	650	800	900	1050	1100	1250
Embutido máx. Carrera de deslizamiento		mm	500	560	710	800	800	900
Prensado máx. Carrera de deslizamiento		mm	500	560	710	800	800	900
Carrera de expulsión		mm	200	200	250	350	350	400
Deslizamiento de embutido	Largo	mm	800	1120	1200	1600	2200	2500
Deslizamiento de embutido	Ancho	mm	800	1000	1200	1600	1600	1800
Deslizamiento de prensado	Largo	mm	800	1120	1200	1600	2200	2500
Deslizamiento de prensado	Ancho	mm	800	1000	1200	1600	1600	1800
Velocidad de deslizamiento de embutido	Carrera en vacío	mm /s	80	100	120	120	130	150
	Prensado	mm /s	8-20	8-20	8-20	5-12	7-15	7-15
	Retorno	mm /s	120	140	150	85	80	105
Velocidad de deslizamiento de prensado	Carrera en vacío	mm /s	70	80	90	100	110	130
	Prensado	mm /s	16-40	15-35	15-35	8-20	9-23	9-23
	Retorno	mm /s	170	170	135	90	120	95
Cabezal	Largo	mm	800	1120	1200	1600	2200	2500
Cabezal	Ancho	mm	800	1000	1200	1600	1600	1800
Dimensiones externas	Largo	mm	2700	3200	3600	4100	4800	5300
	Ancho	mm	1400	1500	1700	1800	2000	2200
	Altura desde el suelo	mm	3300	3900	4300	4800	5200	5700
Potencia del motor		kW	5.5 5.5 3 =14	7.5 7.5 3 =18	15 7.5 4 =26.5	15 15 4 =34	22 22 7.5 =51.5	30 30 7.5 =67.5
Peso		kg	7200	12500	17500	38000	62000	85000
