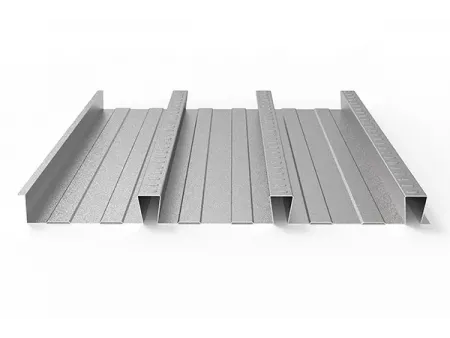

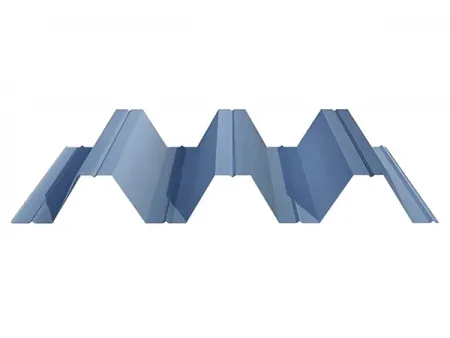

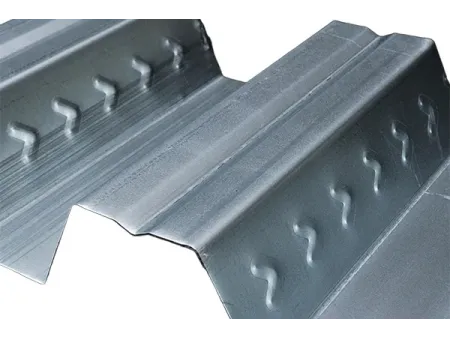

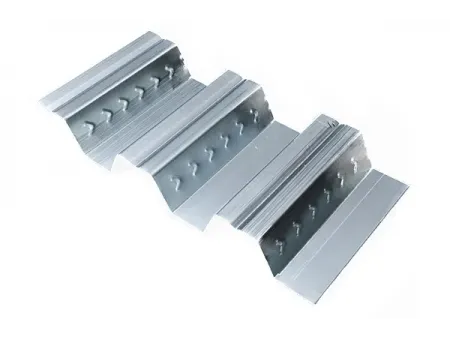

Placas colaborantes de acero

Solicite un presupuesto

Sitio web: http://bltbuilding.com.ar/3-1-steel-metal-floor-decks.html

YX75-230-690

Perfil trapezoidal metálico de 75 mm de profundidad × 690 mm de ancho

Ancho útil de cobertura: 690 mm
Ancho total de la lámina: 1085 mm
Longitud: Personalizable
Espesor: 0.75 mm - 1.2 mm
Material: Lámina de acero galvanizado, lámina de acero Galvalume

Las placas colaborantes son una solución habitual en edificios de acero de varios pisos, reemplazando de manera permanente el encofrado tradicional. Al combinarse con hormigón armado, crean un sistema estructural integrado llamado losa colaborante que mejora la seguridad, ofrece gran resistencia, aligera la carga sobre los cimientos y asegura un desempeño seguro frente a sismos.

Aplicaciones

Son una opción frecuente en plantas industriales, rascacielos de acero, grandes centros comerciales, aeropuertos, estaciones de tren e instalaciones deportivas. Son adecuadas para proyectos de varias alturas, ya que combinan durabilidad, eficiencia y una resistencia estructural sólida y confiable.

Especificaciones

Modelo	YX75-230-690
Ancho útil de cobertura	690 mm
Longitud	Personalizable
Espesor	0.75 mm - 1.2 mm
Material	Lámina de acero galvanizado, lámina de acero Galvalume
Proveedores de láminas metálicas	Baosteel,BlueScope,Yieh Phui,Wah Tung,Alliance Steel,etc.
Vida útil	Mínimo 30 años
Accesorios de instalación incluidos	Una variedad completa de pernos de corte, tornillos autorroscantes, abrazaderas, etc.
Aplicaciones	Edificios de estructura de acero de varios pisos
Observaciones	1. Brindamos orientación técnica especializada para una instalación correcta y eficiente 2. Adaptamos el tamaño y las características de los productos según sus necesidades Para más detalles, no dude en ponerse en contacto con nosotros.

Propiedades de la sección transversal

Modelo	Ancho total de la lámina (mm)	Espesor de la lámina (mm)	Peso del perfil (kg/m²)	Momento de inercia (cm⁴/m)	Momento flector positivo (cm³/m)	Momento flector negativo (cm³/m)
YX75-230-690	1085	0.8	10.24	118.50	26.75	29.80
		0.9	11.52	142.30	32.15	35.60
		1	12.80	168.90	38.20	42.10
		1.2	15.36	228.70	48.65	53.40

Características

Reemplazan el encofrado temporal en construcciones de gran altura, eliminando la necesidad de soportes adicionales y agilizando la preparación de la obra.
Integradas con el refuerzo de hormigón, forman una estructura unificada que reduce la carga sobre los cimientos y mejora la resistencia frente a sismos.
Permiten edificar varios niveles de manera simultánea, acortando los plazos de ejecución.
Proporcionan una plataforma segura y estable para los trabajadores.
Al funcionar como encofrado permanente, facilitan la colocación del refuerzo y la instalación de tuberías y conductos eléctricos.
Su diseño eficiente disminuye el consumo de hormigón y acero, contribuyendo a reducir los costos totales del proyecto.
