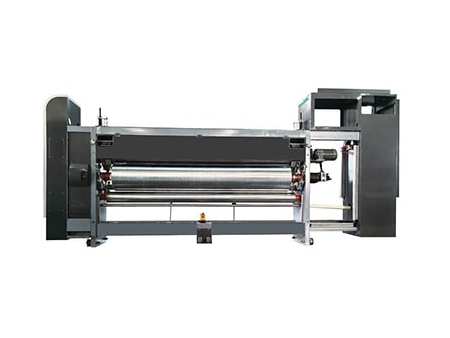

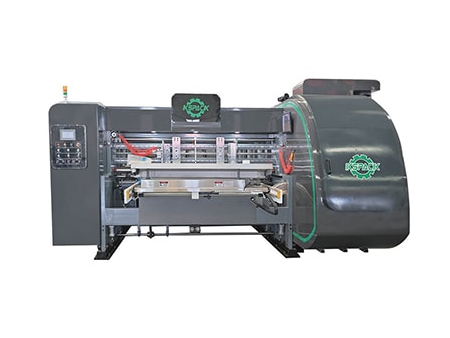

Ranuradora impresora de alta velocidad, BYY-HS

Unidad de alimentación

• El sistema de alimentación de borde delantero adopta un mecanismo de alimentación de baja presión, reduciendo la fricción entre el cartón y la mesa de alimentación en aproximadamente un 60%. Esto protege la resistencia original del cartón corrugado, evitando el colapso de las ondulaciones y la sobrecompresión, y garantiza una alimentación fluida tras el plegado. El sistema funciona de forma estable, con una alimentación de hojas precisa y rápida, y es apto para todo tipo de cartón corrugado.
• Se aplica alimentación asistida por vacío, con volumen y presión de aire ajustables según el tamaño del cartón.
• Cuenta con una estructura de doble rodillo de transporte, con un juego de rodillos de alimentación que utiliza rodillos neumáticos de goma elástica, lo que evita daños en la resistencia del cartón corrugado. Combinado con un dispositivo de aspiración superior para la eliminación de polvo, elimina eficazmente las impurezas de la superficie de impresión y mejora la calidad de impresión.
• Las posiciones del tope lateral izquierdo y del tope trasero son ajustables eléctricamente y están equipadas con un dispositivo neumático de alineación de hojas para un posicionamiento lateral más preciso.
• Una pantalla táctil a color de 10.4 pulgadas controla la unidad de alimentación, la unidad de impresión, la unidad de ranurado y la unidad de troquelado, con función de reinicio con un solo toque para almacenamiento, memoria, funcionamiento a velocidad fija de 60/80/100, conteo fotoeléctrico infrarrojo y control de cantidad de pedido preestablecido.

Unidad de impresión

• Los rodillos de impresión y los ejes de transmisión están fabricados en acero de alta calidad, rectificados con precisión y cromados duros, con equilibrado dinámico controlado por ordenador para eliminar la fuerza centrífuga.
• El rodillo de impresión incorpora un dispositivo de montaje de planchas con un eje de fijación tipo trinquete y una estructura de planchas suspendidas con ranura completa. El control eléctrico accionado por pedal permite la rotación hacia adelante y hacia atrás para una instalación y extracción de planchas rápida y sencilla.
• El sistema de distribución de tinta con rodillo de goma utiliza un núcleo de acero recubierto de goma resistente al desgaste y rectificado con precisión para una transferencia de tinta eficaz. (Opcional: sistema de tinta con rasqueta).
• El rodillo anilox está rectificado y grabado en relieve sobre la superficie de acero, cromado duro. (Opcional: rodillo anilox cerámico, con número de líneas seleccionable de 160 a 500).
• La fase de impresión y el ajuste axial se realizan mediante una estructura de engranajes planetarios, controlada por una pantalla táctil PLC con ajuste digital de 360°, que puede ajustarse durante el funcionamiento o la parada. El accionamiento del motor mediante inversor permite un ajuste preciso de la velocidad circunferencial del rodillo de impresión con una tolerancia de 0.1mm.

Unidad de troquelado

• Rodillo con almohadilla de goma: Fabricado en acero fundido centrífugamente, equilibrado dinámicamente, rectificado de precisión y cromado duro. Incorpora un dispositivo de oscilación transversal mecánica (±20mm) para prolongar la vida útil de la almohadilla de goma. Un sistema automático de compensación de velocidad diferencial corrige la desviación de troquelado causada por el desgaste de la almohadilla.
• Rodillo de troquelado: También fabricado en acero fundido centrífugamente, equilibrado dinámicamente, rectificado de precisión y cromado duro para garantizar durabilidad y precisión de corte.

Unidad de ranurado

• Todas las dimensiones de las cajas, incluyendo la altura y la fase, se completan mediante un sistema informático con interfaz hombre-máquina, lo que mejora la eficiencia y permite almacenar hasta 500 pedidos regulares.
• La estructura de doble eje con ruedas de plegado de gran diámetro garantiza un excelente rendimiento en el conformado de las cajas.
• El soporte de la cuchilla ranuradora, la rueda de plegado y la cuchilla de recorte incorporan una estructura de movimiento lateral con husillo de bolas de precisión, lo que proporciona una alta precisión de posicionamiento y prolonga la vida útil de la herramienta.
• La estructura elástica de la cuchilla de corte de esquinas permite cortar cartón ondulado de 3 y 5 capas sin necesidad de ajustes.
• Las cuchillas ranuradoras están fabricadas en acero aleado de alta calidad, con tratamiento térmico y rectificado de precisión, lo que les confiere una excelente dureza y resistencia para una larga vida útil.
• Se ofrecen perforadoras manuales y de orificios perforados como opciones según las necesidades.
