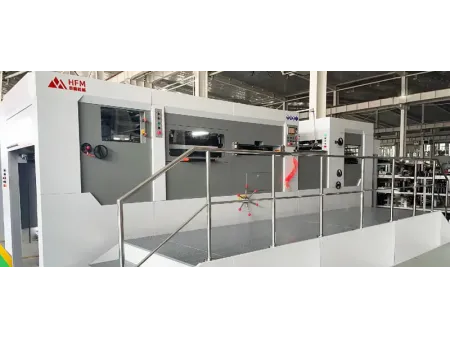

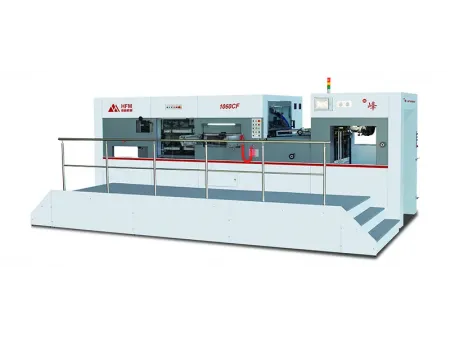

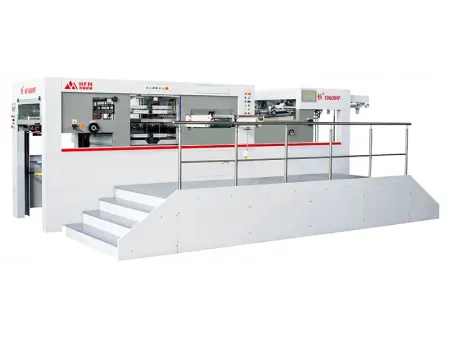

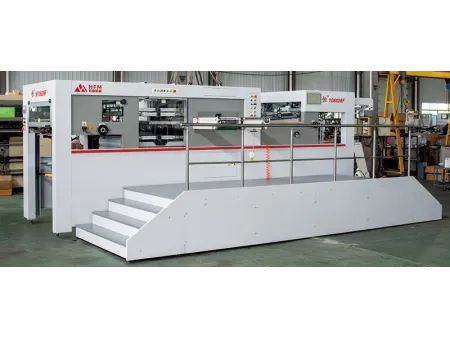

Troqueladora con plegado automático y unidad de stripping/pelado de cama plana
Solicite un presupuesto
- Tamaño máximo de troquelado (L×An) 1060×780 mm
- Precisión de troquelado ±0.1mm
- Velocidad máxima 7500 hojas/h
- Máx. presión de troquelado 300t
Nuestra troqueladora con plegado automático de cama plana con sistema stripping/pelado es una solución innovadora que combina el troquelado de alta precisión con la eliminación automática de residuos en un solo proceso continuo. Esta funcionalidad integrada permite retirar tanto los pequeños recortes como los excedentes más grandes con total precisión, optimizando la limpieza y la presentación del producto final. Es ideal para la fabricación de embalajes de alta gama, como cajas de regalo de lujo, donde cada detalle cuenta.
Al unificar dos etapas clave en una sola operación, se reducen significativamente los costos de mano de obra y se incrementa la eficiencia productiva, lo que se traduce en un mayor rendimiento y ahorro para tu empresa.El equipo incorpora un mecanismo intermitente de alta precisión con bloqueo rápido neumático, embrague neumático, protección contra sobrecargas y ajuste eléctrico de presión. Este conjunto asegura un funcionamiento fluido, confiable y seguro incluso a altas velocidades. Además, integra múltiples funciones que potencian la productividad: sistema de papel precodificado, alimentación auxiliar, velocidad de alimentación variable, recolección automática, muestreo neumático, lubricación temporizada y sistema de enfriamiento por aire forzado.El bastidor elevado para la eliminación de desperdicios está diseñado ergonómicamente, facilitando el trabajo del operador durante el montaje y la inserción de pasadores, y mejorando aún más la eficiencia operativa.
Especificaciones Dibujos dimensionales
Para obtener planos dimensionales detallados de nuestras máquinas, consulte el número de modelo específico. Ofrecemos una gama de tamaños para satisfacer sus necesidades de producción:
- Dibujo dimensional 1060
- Dibujo dimensional 1300/1500/1700
- Dibujo Dimensional 1450
- Dibujo dimensional 2100
Materiales aplicables
- Cartón
- Cartón corrugado
- Lámina de PVC
- Cartón blanco
Aplicaciones
Esta máquina está diseñada para crear cajas de cosméticos, cajas de cigarrillos, cajas de vino, envases de té, envases farmacéuticos, envases de alimentos, cajas de regalo y más. Funciones importantes
-
- Bloqueo rápido neumático para troquelado Garantiza la estabilidad durante el troquelado y permite operaciones de bloqueo rápidas y eficientes, mejorando el rendimiento general y la precisión.
-
- Carga y recogida de láminas sin interrupción Aumenta la eficiencia de la producción al minimizar el tiempo de inactividad, garantizando que la línea de producción permanezca ininterrumpida y funcione de forma continua.
-
- Muestreo neumático Permite realizar controles de muestras durante la producción sin detener la máquina, lo que garantiza una calidad constante durante todo el proceso de producción.
-
- Ajuste de presión eléctrica Ajusta la presión de troquelado según los diferentes materiales, lo que garantiza una precisión de procesamiento constante.
-

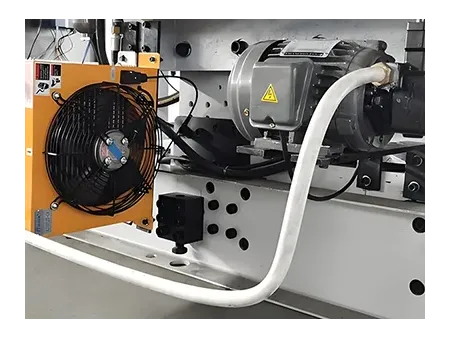

- Sistema de lubricación automático: Garantiza el buen funcionamiento de todas las partes móviles, reduciendo la fricción y alargando la vida útil del equipo.
Configuraciones

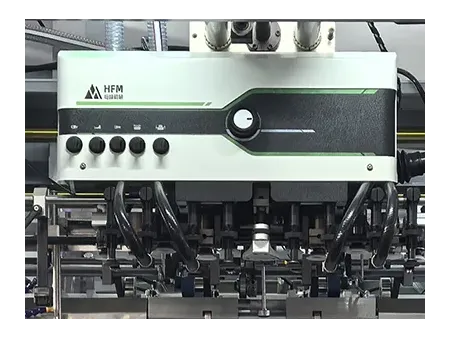

- Alimentador
Equipado con un sistema de alta precisión de cuatro rodillos de succión y cinco rodillos de alimentación, este alimentador está diseñado para procesar papel fino y diversos materiales como cartón y cartón corrugado. Garantiza una alimentación fluida del papel incluso a alta velocidad. El sistema de precarga tipo pórtico integrado, con sus mesas de alimentación principal y auxiliar alternadas, permite una producción continua e ininterrumpida.

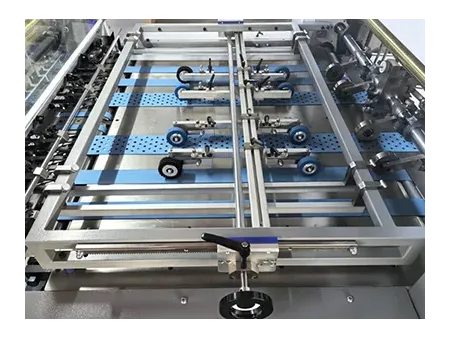

- Mesa de alimentación
El sistema de alimentación utiliza una cinta transportadora importada para garantizar un movimiento estable de las láminas. Un sistema de alimentación por vacío opcional garantiza un funcionamiento fluido, especialmente al manipular materiales más delgados, lo que proporciona mayor estabilidad, control y un rendimiento de alimentación constante.

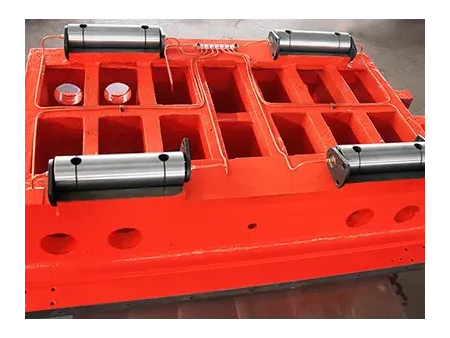

- Estación de troquelado
Esta estación está equipada con un sistema de ajuste eléctrico de presión que garantiza la precisión durante el troquelado. También cuenta con un sistema de protección de seguridad para el marco de la placa de troquelado e incluye un mecanismo de protección contra sobrecarga de par para mayor seguridad y estabilidad.
- Mecanismo de microajuste
El mecanismo de microajuste permite una alineación rápida y sencilla de la placa de corte, mejorando la eficiencia y garantizando un troquelado preciso al reducir el tiempo de configuración.

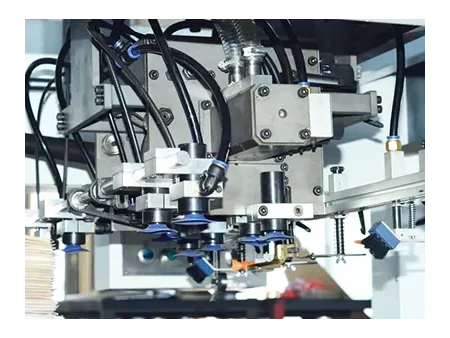

- Sistema de eliminación/extracción de residuos
El diseño de pelado/stripping con tres marcos (superior, central e inferior) proporciona un movimiento estable y preciso. Los usuarios pueden elegir entre la eliminación de residuos mediante pasadores o mediante plantilla, según los requisitos del trabajo. La plantilla de pelado central garantiza cambios de formato rápidos y precisos, un funcionamiento fluido y una alineación precisa.

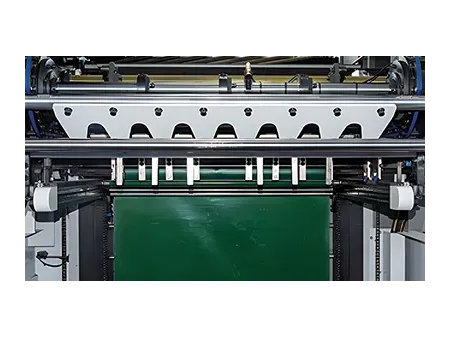

- Estación de entrega
La estación de entrega utiliza una combinación de sistemas de cepillo y soplado de aire trasero para garantizar una alineación estable del papel. La entrega auxiliar eléctrica permite una producción ininterrumpida, mientras que la función de muestreo neumático permite realizar controles de calidad sobre la marcha. Para mayor comodidad, se ofrece una función opcional de conteo de inserción de pestañas.
- Bomba de vacío
La bomba de vacío BECKER, de ingeniería alemana, combinada con componentes eléctricos y de accionamiento de renombre internacional (como ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, IDEC, Yaskawa, OMPI y BECKER), garantiza la precisión del troquelado y un rendimiento fiable. El sistema de aire acondicionado industrial del armario eléctrico mantiene una temperatura constante, asegurando un funcionamiento estable y continuo de los componentes eléctricos.
- Interfaz HMI
La HMI fácil de usar proporciona monitoreo en tiempo real del estado de la máquina, muestra la ubicación de las fallas y sugiere pasos para solucionar problemas, simplificando la operación y maximizando el tiempo de actividad.
Consumibles
Para mantener un rendimiento óptimo y la vida útil de su máquina, le recomendamos utilizar consumibles originales HFM. Ofrecemos una gama completa de repuestos de alta calidad: pasador o pin de pelado/stripping, placa deslizante, bloque de bloqueo del pasador inferior, rueda de goma, correa de distribución, rueda de cepillos, barra de agarre y pinza móvil.
