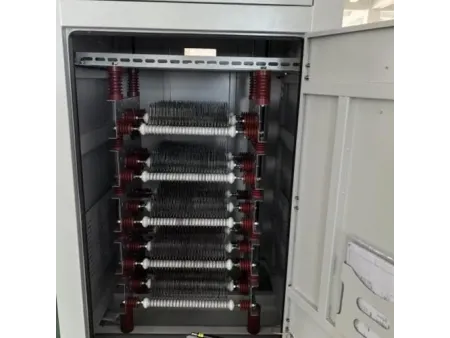

Resistencia de puesta a tierra del neutro (NGR)
Tableros de distribución eléctrica
La resistencia de puesta a tierra del neutro (NGR) está diseñada para su uso en redes de distribución eléctrica de media tensión, dentro del rango de 6 a 35 kV, donde cumple la función de protección del punto neutro del sistema. Mediante la incorporación de una resistencia de puesta a tierra, este equipo ayuda a limitar las sobretensiones provocadas por fallas a tierra con arco intermitente, reduce tanto las sobretensiones de operación como las sobretensiones resonantes, y facilita la detección y aislamiento rápido de fallas monofásicas a tierra. Los elementos resistivos están fabricados con aleaciones de acero inoxidable de alta calidad, de origen importado o nacional, seleccionadas por su buena conductividad eléctrica y estabilidad de resistencia. Estos materiales ofrecen además resistencia a la corrosión, tolerancia a altas temperaturas y buena resistencia a la oxidación, lo que contribuye a un funcionamiento estable a largo plazo. Gracias a estas características, el sistema mejora la seguridad operativa, ayuda a prolongar la vida útil de la red y reduce el impacto de fallas sobre los equipos conectados.
Este tipo de resistencia de puesta a tierra del neutro se utiliza ampliamente en redes de distribución por cable en entornos urbanos, así como en grandes instalaciones industriales, fábricas, aeropuertos, puertos, sistemas de metro y otros sistemas de distribución eléctrica críticos. También se emplea como parte de los sistemas auxiliares de potencia en plantas eléctricas.
DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32
| Modelo | Tensión nominal del sistema (kV) | Corriente soportable de corta duración (A) | Duración de la corriente de corta duración (s) | Resistencia nominal (Ω) |
| | 6.3 | 100 | 10 | 36.40 |
| | 6.3 | 200 | 10 | 18.20 |
| | 6.3 | 400 | 10 | 9.09 |
| | 6.3 | 600 | 10 | 6.06 |
| | 10.5 | 400 | 10 | 15.16 |
| | 10.5 | 600 | 10 | 10.10 |
| | 10.5 | 800 | 10 | 7.57 |
| | 10.5 | 1000 | 10 | 6.06 |
| | 35 | 1000 | 10 | 20.20 |
| | 35 | 2000 | 10 | 10.10 |
- La instalación puede realizarse a una altitud máxima de 4000 m sobre el nivel del mar.
- El equipo está diseñado para operar dentro de un rango de temperatura ambiente de –40 °C a 65 °C.
- La humedad relativa no debe superar el 95 % a 25 °C.
- El lugar de instalación debe contar con aire libre de gases o vapores químicamente corrosivos, así como de polvo con riesgo de explosión.
- La frecuencia de la red eléctrica debe mantenerse entre 48 y 52 Hz en sistemas de 50 Hz, o entre 58 y 62 Hz en sistemas de 60 Hz.
- El equipo es apto para instalación tanto en interiores como en exteriores.
- En condiciones normales de funcionamiento, el desplazamiento del punto neutro no debe exceder el 3 % de la tensión de fase en operación.
Nota: En caso de condiciones de operación especiales, es importante indicarlas al momento de realizar el pedido para su evaluación.
