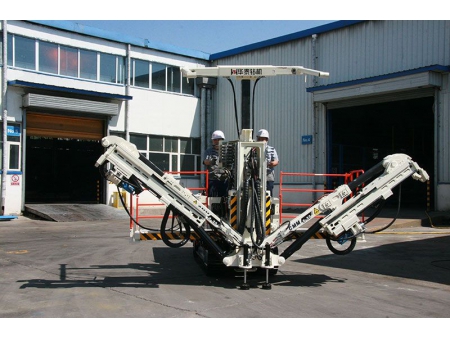

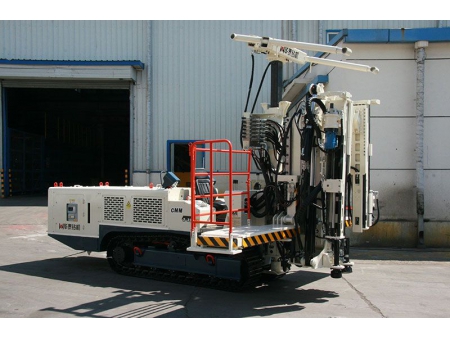

Jumbo Empernador Hidráulico, CMM2-33 (para Mina de Carbón)
Solicite un presupuesto
El jumbo empernador hidráulico CMM2-33 ha sido diseñado para el refuerzo de rocas en minas de carbón subterráneas. Es ideal para el anclaje de rocas con una resistencia de menos de f-8. Junto con un jumbo de perforación, este jumbo empernador se utiliza para perforar agujeros para colocar pernos de varilla y pernos de cable. Además, la colocación de soportes temporales en el techo proporciona una protección adecuada a los operarios. Este equipo de minería se caracteriza por su alta eficiencia de trabajo, su fácil operación y mantenimiento, así como por su funcionamiento estable.
General
Ancho | 1200 mm |
Altura | 2400 mm |
Longitud total | 5580 mm |
Distancia al suelo | 250 mm |
Velocidad de desplazamiento | 2.4 km/h |
Peso | 8750 kg |
Perforadora de rocas
Tipo de motor | 2K-130 |
Par nominal | 315 N.m |
Velocidad nominal | 430 r/min |
Diámetro del orificio | ⌀ 27, 32 mm |
Tipo de varilla | B19 |
Consumo de agua | 10-17 L/min |
Sistema eléctrico
Potencia instalada | 45 kW |
Tensión | 660/1140 V |
Frecuencia | 50 Hz |
Diá. del carrete de cable | 870 mm |
Protección de secuencia de fase | |
Protección contra baja tensión | |
Protección contra sobrecarga | |
Protección contra corto circuito | |
Protección contra desbalance trifásico | |
Protección del temperatura de aceite | |
Protección de nivel de líquido | |
Protección contra fugas de gas | |
Protección de concentración de gas |
Viga de avance
Longitud total | 1808 mm |
Longitud de varilla | 1500/1200 mm |
Profundidad de agujero | 18000 mm |
Peso | 376 kg |
Fuerza de avance | 13 kN |
Velocidad de avance | ≥1000 mm/min |
Velocidad de retorno sin carga | ≥4000 mm/min |
Presión de trabajo | ≤10 Mpa |
Brazo
- Ángulo de inclinación/elevación: 0-19°
- Ángulo de oscilación del avance: 7-7°
- Ángulo de rotación: 25-86°
- Longitud retráctil: 1480 mm
- Extensión del avance: 1170 mm
- Ángulo de giro del avance: ±90°
- Peso: 340 kg
- Desplazamiento máximo de la bomba 1 m³/h
- Presión de trabajo para la descarga de escoria 6-12 bar
Sistema hidráulico
- Desplazamiento de la bomba principal 130 cc
- Desplazamiento de la bomba asistida 16 cc
- Capacidad máxima del depósito de aceite: 130L
- Eficiencia del filtro: 10 μm
- Par: 10500 N.m
- Velocidad de desplazamiento: 2,4 km/h
- Gradeabilidad: 14°
- Ancho de vía: 300 mm
- Luz de trabajo delantera: 2x9W
- Luz de trabajo trasera: 1x9W
Tensión | Tipo | Sección transversal | Diámetro | Largo |
1140 V | MYP-0.66/1.14 | 3x25 1x16 mm2 | 40 mm | 50 m |
Dimensión exterior del jumbo empernador - Vista lateral
Cobertura de trabajo
