Ranuradora CNC para paneles de pared (doble cara)
Solicite un presupuesto
//Maquinaria especializada para el trabajo en madera
Máquina especializada para trabajar la madera, realiza ranuras precisas a lo largo de ambos bordes del panel. Prepara piezas que requieren uniones exactas y acabados limpios
- Potencia del motor del husillo5.5 kW × 2 unidades
- Potencia del motor de la sierra1.1kW
- Potencia del motor de desplazamiento2.2kW
- Peso de la máquina2500kg

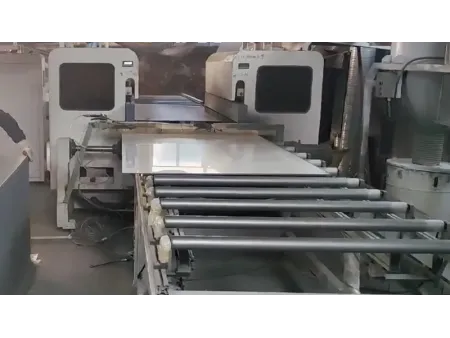

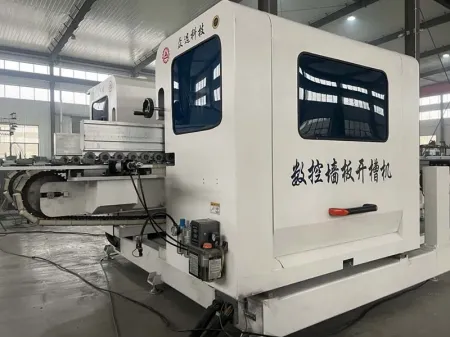

Ranuradora CNC de doble cara
Estas máquinas ranuradoras CNC de doble cara permiten hacer cortes precisos en ambos bordes del panel al mismo tiempo, optimizando el trabajo en una sola pasada. Gracias a su sistema de seis ejes y tres estaciones de herramientas por lado todo controlado por servomotores logran una sincronización perfecta y un alto nivel de precisión. Son una solución ideal para líneas de producción industrial que requieren ranuras exactas, limpias y con gran velocidad en paneles compuestos o de revestimiento.
Aplicación
Perfecta para operaciones de ranurado en una gran variedad de materiales, incluidos:
- Paneles de cristal de carbono
- Paneles de chapa de madera
- Tableros compuestos de piedra y plástico (SPC)
- Paneles compuestos de aluminio y plástico
- Diferentes tableros compuestos multicapa
Especificaciones
| Modelo | ||
| Potencia del motor del husillo | 5.5kW×2pzas | 5.5kW×2pzas |
| Potencia del motor de la sierra | 1.1kW | 1.1kW |
| Potencia del motor de la cortadora | 3.5kW×2pzas | 2.2kW |
| Potencia del servomotor (ancho fijo) | 1.5kW | 1.5kW |
| Potencia del servomotor (cortador) | 0.75kW×8pzas | 0.75kW×8pzas |
| Potencia del motor de desplazamiento | 2.2kW | 2.2kW |
| Dimensiones de la máquina (L×A×A) | 3500×2300×1800 | 3000×2300×2400 |
| Peso de la máquina | 2500kg | 2500kg |
Características
- La estructura de la ranuradora ha sido soldada con precisión y tratada térmicamente durante 24 horas para eliminar tensiones internas, lo que asegura una base sólida y resistente al paso del tiempo, sin riesgo de deformaciones. Incorpora guías lineales dobles, más anchas y reforzadas que garantizan movimientos suaves y precisos con una tolerancia de apenas 0.03 mm.
- Para el desplazamiento de los paneles, utiliza un sistema de cadena integrado en la mesa que mejora la estabilidad durante el proceso de trabajo. Además, gracias al ajuste de ancho controlado por servomotor y a la calibración automática de herramientas, el sistema CNC completamente integrado hace que la operación sea fluida, precisa y muy sencilla que cualquiera puede manejarla con confianza.
Sistema robótico de carga y descarga
- Dimensiones totales (LxAxA) (L×W×H) 4400×2300×2500mm
- Peso de la máquina 1500 kg
- Potencia del servomotor 0.75 kW×2 (para transferencia lineal y agarre)
- Motor de frecuencia variable 1.1 kW×1 (para velocidad de desplazamiento ajustable)
- Velocidad de desplazamiento 5–50 m/min (servocontrolada, ajustable mediante interfaz de pantalla táctil)
Función
- Alineación precisa y separación eficiente: cada panel se posiciona correctamente y se mantiene con la distancia justa para evitar errores en el proceso.
- Avance constante: los paneles se trasladan de manera fluida y continua hacia la siguiente etapa de trabajo, asegurando un flujo productivo sin interrupciones.
