Prensa plegadora hidráulica NC serie WC67Y Fabricante

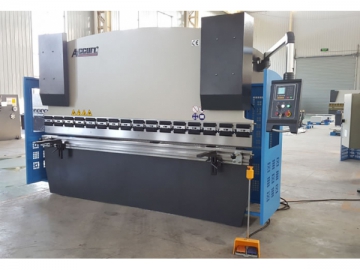

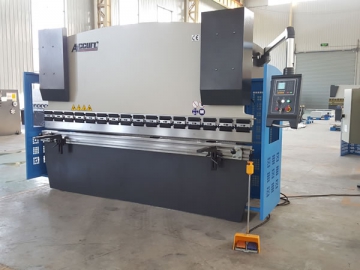

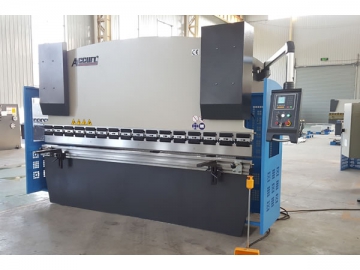

Prensa plegadora hidráulica NC serie WC67Y

Solicite un presupuesto

Nosotros: http://accurlcnc.es

En ACCURL, le ofrecemos las soluciones más precisas en prensas plegadoras hidráulicas NC. La perfecta fusión de tecnología y talento nos permiten proporcionarle plegadoras de chapa de primera calidad a los mejores precios. Nuestra plegadora serie WC67Y es la máquina NC ideal para el procesado de planchas metálicas, gracias a su sencilla operación, elevada potencia, gran precisión y prolongada vida útil. A continuación, le presentamos las propiedades de nuestras plegadoras hidráulicas y de sus principales componentes.

Propiedades principales plegadora NC
1. Esta prensa NC cumple con los requisitos de producción de las principales normativas industriales de la Unión Europea. Para garantizar la resistencia del chasis empleamos soldadura robotizada y tratamientos de recocido.
2. Nuestras plegadoras integran un sistema hidráulico de la marca alemana Bosch-Rexroth. Destaca por su fiabilidad y sencillo mantenimiento.
3. Esta máquina NC proporciona un plegado de máxima precisión gracias a su mecanismo síncrono y su moderno compensador.
4. La carrera y la distancia del tope trasero de esta plegadoras de chapa se puede ajustar automáticamente con el motor o de forma manual. Estos ajustes se pueden visualizar con los medidores digitales.
5. Todos los modos operativos de esta máquina NC son controlados con precisión por el relé de tiempo.
6. Una barrera de protección y un dispositivo de bloqueo eléctrico se combinan con solvencia en esta prensa plegadora hidráulica para garantizar una operación de máxima seguridad.

Componentes estándar de la plegadora de chapa NC

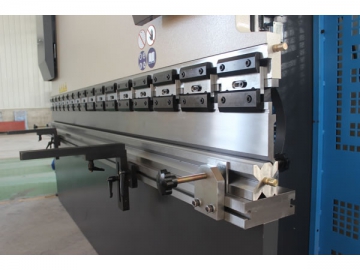

Equipada con abrazaderas superiores intermedias que evitan cualquier tipo de bloqueo

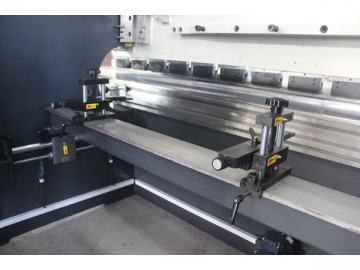

Brazos de soporte frontal para las planchas

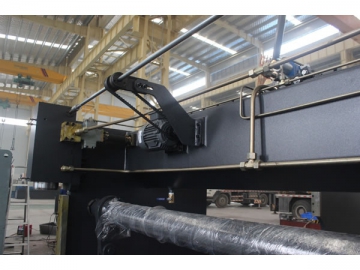

Ajuste por motor de la profundidad del eje
Tope trasero
Luces de protección
Herramientas superiores e inferiores
Control NC Estun E21
Sistema hidráulico de la marca alemana Bosch-Rexroth
Componentes eléctricos de la marca Telemecanique/Schneider
Sistema de protección hidráulico y eléctrico contra sobrecargas
Brazo de escuadra y brazos de soporte frontal
Convertidor Delta con husillos de bola y varillas pulidas con una precisión de 0.05mm.

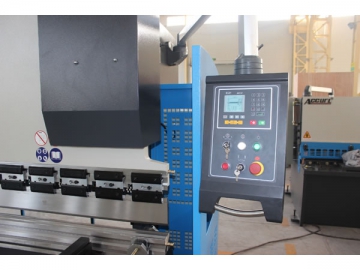

Sistema de control NC Estun E21s NC para plegadora hidráulica
Caja de controles LCD monocromo
Factor integral de libre configuración
Control automático de posicionamiento
Asignación de compensación de husillo
Relé temporizador interno
Contador de piezas
Visualización del tope trasero con una resolución de 0.01mm

Parámetros técnicos de la prensa plegadora

Modelo(WC67Y/MB7)		40T/2000	40T/2500	63T/2500	80T/2500	80T/3200	80T/4000	100T/2500	100T/3200
Capacidad de plegado	KN	400	400	630	800	800	800	1000	1000
Longitud de plegado	mm	2000	2500	2500	2500	3200	4000	2500	3200
Distancia entre columnas	mm	1650	2000	2000	1990	2600	3350	1850	2550
Profundidad de la garganta	mm	200	200	250	280	280	280	320	320
Carrera de deslizamiento	mm	100	100	100	100	100	100	130	130
Ajuste de la carrera	mm	80	80	80	80	80	80	100	100
Altura de cierre máxima	mm	330	330	340	360	360	360	390	390
SPM	min-1	≥ 11	≥ 11	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10
Potencia del motor principal	kW	4	4	5.5	7.5	7.5	7.5	7.5	7.5
Peso neto	kg	3000	3600	4600	4800	6180	7720	6050	7400
Dimensiones ( L×A×H )	mm	2500×1900 ×2240	2950×1920 ×2240	3100×1890 ×2200	3120×1910 ×2300	3820×1925 ×2300	4650×1925 ×2300	3190×1945 ×2420	3790×1945 ×2420

Modelo(WC67Y/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
Capacidad de plegado	KN	1000	1250	1250	1600	1600	1600	1600
Longitud de plegado	mm	4000	2500	3200	2500	3200	4000	6000
Distancia entre columnas	mm	3350	1850	2550	1950	2540	3140	4800
Profundidad de la garganta	mm	320	320	320	330	330	330	330
Carrera de deslizamiento	mm	130	130	130	200	200	200	200
Ajuste de la carrera	mm	100	100	150	150	150	150	150
Altura de cierre máxima	mm	390	390	390	465	465	465	465
SPM	min-1	≥ 10	≥ 10	≥ 10	≥ 6	≥ 6	≥ 6	≥ 6
Potencia del motor principal	kW	7.5	7.5	7.5	11	11	11	11
Peso neto	kg	8400	6100	7300	8900	9720	11160	18600
Dimensiones ( L×A×H )	mm	4590×1945 ×2420	3190×1945 ×2420	3790×1935 ×2420	3300×2225 ×2560	4100×2250 ×2560	4800×2250 ×2560	6400×2250 ×2960

Modelo(WC67Y/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
Capacidad de plegado	KN	1000	1250	1250	1600	1600	1600	1600
Longitud de plegado	mm	4000	2500	3200	2500	3200	4000	6000
Distancia entre columnas	mm	3350	1850	2550	1950	2540	3140	4800
Profundidad de la garganta	mm	320	320	320	330	330	330	330
Carrera de deslizamiento	mm	130	130	130	200	200	200	200
Ajuste de la carrera	mm	100	100	150	150	150	150	150
Altura de cierre máxima	mm	390	390	390	465	465	465	465
SPM	min-1	≥ 10	≥ 10	≥ 10	≥ 6	≥ 6	≥ 6	≥ 6
Potencia del motor principal	kW	7.5	7.5	7.5	11	11	11	11
Peso neto	kg	8400	6100	7300	8900	9720	11160	18600
Dimensiones ( L×A×H )	mm	4590×1945 ×2420	3190×1945 ×2420	3790×1935 ×2420	3300×2225 ×2560	4100×2250 ×2560	4800×2250 ×2560	6400×2250 ×2960

Modelo(WC67Y/MB7)		300T/4000	300T/5000	300T/6000	400T/4000	400T/6000	500T/4000	500T/6000
Capacidad de plegado	KN	3000	3000	3000	4000	4000	5000	5000
Longitud de plegado	mm	4000	5000	6000	4000	6000	4000	6000
Distancia entre columnas	mm	2900	3900	4900	3140	5000	3050	4760
Profundidad de la garganta	mm	400	400	400	400	400	400	400
Carrera de deslizamiento	mm	250	250	250	320	320	320	320
Ajuste de la carrera	mm	180	180	180	220	220	220	220
Altura de cierre máxima	mm	535	535	535	600	600	630	630
SPM	min-1	≥ 3	≥ 3	≥ 3	≥ 2.5	≥ 2.5	≥ 2.5	≥ 2.5
Potencia del motor principal	kW	22	22	22	37	37	37	37
Peso neto	kg	24400	27100	29100	30100	41100	42000	47600
Dimensiones ( L×A×H )	mm	4400×2250 ×3115	5400×2250 ×3115	6400×2250 ×3520	4800×2625 ×3700	6800×2650 ×3900	4200×4500 ×4760	6200×4500 ×4760
