Prensa plegadora de torre CNC con conducción servo

Características generales

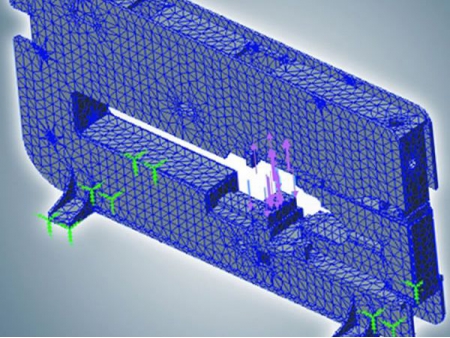

  • Las prensas plegadoras de torre de Accurl se producen como una construcción en acero rígido tipo cerrado, convirtiéndose en una estructura robusta para permitir una deflexión mínima durante la operación.
  • El sistema operativo es CNC e hidráulico.
  • La prensa plegadora de Accurl tiene control de 4 ejes; los ejes X, Y son para el movimiento de las láminas, el eje T es para la rotación de la torre, el eje C es para la rotación de la estación de índice automático para las herramientas de indización.

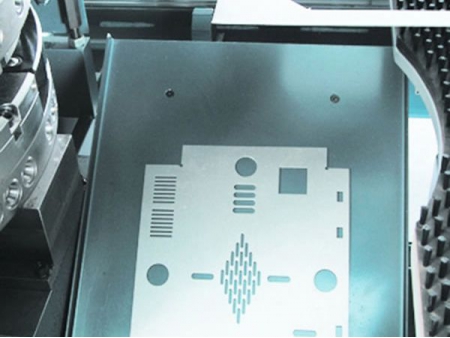

  • La torre de 32 estaciones permite una perforación complicada, piezas de orificios múltiples y orificios de diferentes tamaños en una sola operación.
  • Las estaciones de indización automática puede perforar en el ángulo requerido para vieras piezas de forma angular con controlador CNC.
  • Las herramientas de rodillo y perfilado de precisión se pueden utilizar en la torre, por lo tanto la prensa de torre TP provee soluciones completas con costos efectivos.
Diseño de producción

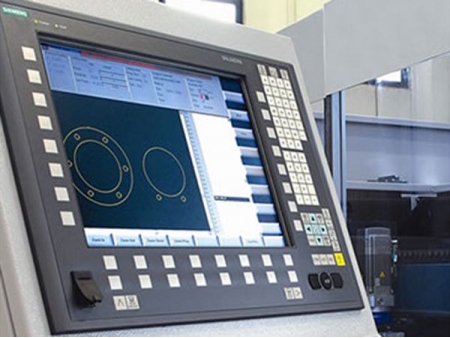

El software Metalix CNCCAD CAD/CAM ofrece un sistema integrado que cubre el ciclo complete de operación CNC.

Nuevo mecanismo de ariete de conducción

La conducción de ariete del modelo TP-MAX125 ha incorporado CFRP en la pieza del mecanismo de conmutación conectado directamente al motor servo que lo hace más liviano en peso y más rígido. El nuevo mecanismo de conducción y el reemplazo del movimiento alternativo disminuye la vibración en un 65%. Además, la reducción del calor del motor ahorra energía en el enfriamiento y la resucitación de la energía eléctrica durante el frenado.

Equipo estándar
  • Sistema CNC de 4 ejes
  • Unidad CNC ANUC PC, motores servo y conductores
  • Unidad hidráulica Rexroth y HL

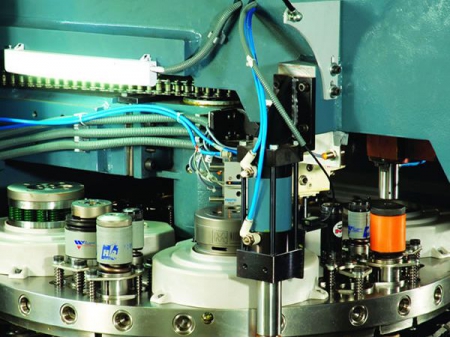

  • Torre de 32 estaciones, 10 estaciones A, 16 estaciones B, 2 estaciones C, 4 estaciones D (2 de ellas con indización automática)
  • Reposicionamiento de sujetadores
  • Referencia automática
  • Programa CAD/CAM
  • Sujeción automática
Equipo opcional
  • Adaptadores de herramientas
  • Estación de índice D extra
  • Herramientas de torre delgadas y gruesas
Especificación
Ítem / Modelo
SPH-MAX1250
SPH-MAX1250X
Fuerza nominal kN 200 300
Grosor de lámina máximo mm 6.35 6.35
Tamaño de herramienta máximo mm Φ88.9 Φ88.9
Tamaño de lámina máxima (reposicionamiento de una vez) mm 1250×5000 1250×5000
Precisión de perforación mm ± 0.1 ± 0.1
Sistema de conducción Tipo de conducción Servo V.R. Servo V.R.
Energía de motor AC kW 16 16
Peso máximo de lámina kg 150 150
Tasa de marcado máxima h.p.m 1800 1800
Tasa de perforación máxima ( trazo de 10mm) Inclinación de 1mm h.p.m 1000 1000
Inclinación de 25mm 500 500
Tasa de alimentación máxima m/minute 110 110
Cantidad de estaciones rotativas 40(4)/50(2IT/2MT) 32 (2)
Estación rotativa Tipo de herramienta de intercambio C/D/MT6A/E -
Cantidad de sub-herramientas de indización secundarias 12 -
Cantidad de ejes de control unidades 6 1(X/Y1/Y2/T/C/C1/A) 5(X, Y, T, C, A)
Peso de la máquina kg 16000 16000
Dimensiones generales mm 4965×5200×2110 4965×5200×2110
