Variador de frecuencia vectorial, AS180
Este tipo de variador de frecuencia vectorial de la serie AS180 es un tipo común de variadores de frecuencia o inversores de frecuencia diseñados para mercados de todo el mundo. Fue desarrollado mediante la absorción de tecnología alemana avanzada y fabricado en instalaciones locales, mejorando aún más la fiabilidad y versatilidad del producto. El excelente rendimiento del variador de frecuencia puede satisfacer perfectamente una variedad de aplicaciones ligeramente cargadas
Características
- Los parámetros PID se pueden configurar a través del menú del control PID, el cálculo se realiza sin necesidad de un regulador externo adicional;
- El frenado de CC detiene automáticamente el motor cuando este motor de funcionamiento libre funciona en una dirección de rotación desconocida;
- Para bombas y ventiladores que tienen cargas de par variables sujetas a la "ley del cubo", el control de excitación de alto rendimiento permite que el funcionamiento del motor sea óptimo y energéticamente eficiente;
Aplicaciones
----para aplicaciones con cargas ligeras, sobrecarga 120% de capacidad
Ventiladores: escape, soplado
Bombas: suministro de agua a presión constante, drenaje de agua
HVAC: calefacción, unidad terminal de aire
Especificaciones
Funcionamiento estable: 40°C, carga pesada | Tamaño del marco | ||||
Modelo AS180 | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Motor aplicable (kW) | Sobrecarga 120% (1min) Corriente de salida (A) | |
4T02P2 | 5.3 | 5 | 2.2 | 6 | A1 |
4T03P7 | 7.5 | 7 | 3.7 | 8.4 | |
4T05P5 | 11.5 | 11 | 5.5 | 13.2 | |
4T07P5 | 16 | 15 | 7.5 | 18 | |
4T0011 | 21 | 20 | 11 | 24 | A2 |
4T0015 | 30.5 | 29 | 15 | 34.8 | |
4T18P5 | 38 | 36 | 18.5 | 43.2 | A3 |
4T0022 | 46 | 44 | 22 | 52.8 | |
4T0030 | 59 | 56 | 30 | 67.2 | |
4T0037 | 75 | 72 | 37 | 86.4 | A4 |
4T0045 | 94 | 90 | 45 | 108 | |
4T0055 | 115 | 110 | 55 | 132 | A5 |
4T0075 | 154 | 148 | 75 | 177.6 | |
4T0090 | 183 | 176 | 90 | 211.2 | A6 |
4T0110 | 216 | 208 | 110 | 249.6 | A7 |
4T0132 | 261 | 252 | 132 | 302.4 | |
4T0160 | 306 | 296 | 160 | 355.2 | A8 |
4T0185 | 367 | 356 | 185 | 427.2 | |
4T0200 | 402 | 390 | 200 | 468 | |
4T0220 | 427 | 415 | 220 | 498 | |
4T0250 | 481 | 468 | 250 | 561.6 | |
4T0280 | 533 | 520 | 280 | 624 | A9 |
4T0315 | 614 | 600 | 315 | 720 | |
4T0355 | 664 | 650 | 355 | 780 | |
4T0400 | 755 | 740 | 400 | 888 | |
4T0450 | 845 | 830 | 450 | 996 | A10 |
4T0510 | 965 | 950 | 510 | 1140 | |
4T0560 | 1086 | 1070 | 560 | 1284 | A11 |
4T0630 | 1186 | 1170 | 630 | 1404 |
-

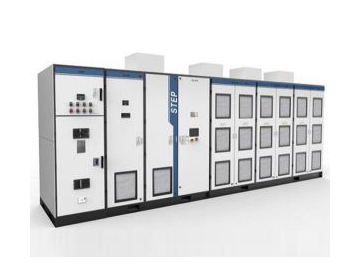

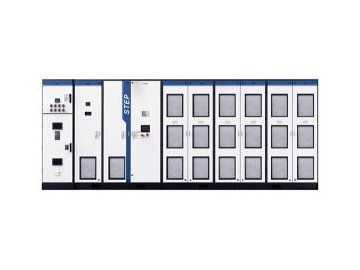

3kV, hasta 3150 kVA (2500kW);
Control vectorial, bajo armónico, reduciendo el coste de mantenimiento;
No es necesario agregar un filtro de salida, no se requiere una reducción del motor debido al armónico; 6kV, hasta 10,000 kVA (8,000 kW);
Alta flexibilidad de expansión de terminales, sin necesidad de PLC;
Soporte de operación de potencia constante por encima de la frecuencia fundamental;
