Solicite un presupuesto

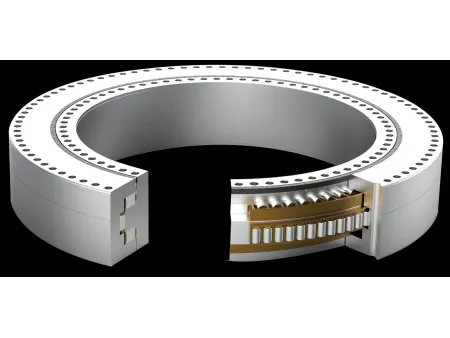

Rodamiento con disposición transversal de rodillos cilíndricos

Los rodamientos de rodillos cilíndricos cruzados están diseñados para aplicaciones que exigen una alta rigidez y un manejo preciso de la carga. En este diseño, los rodillos cilíndricos están dispuestos transversalmente, lo que les permite hacer contacto de la línea con las pistas de rodadura. Esta estructura proporciona una excelente estabilidad y la capacidad de manejar múltiples cargas simultáneamente, incluidas cargas axiales, cargas radiales y momentos de vuelco. Debido a esta configuración, el rodamiento es altamente capaz de absorber cargas de impacto y mantener una rotación estable, incluso en condiciones difíciles. Si bien estos rodamientos ofrecen una alta capacidad de carga dinámica, la disposición transversal también da como resultado una mayor resistencia a la fricción durante el funcionamiento, lo que puede limitar la velocidad de rotación. Además, el pequeño juego interno hace que el rodamiento sea sensible a las deformaciones en la estructura de montaje, lo que requiere una instalación cuidadosa.

Estos rodamientos de rodillos cilíndricos cruzados generalmente se fabrican con acero 42CrMo4, con los caminos de rodadura endurecidos mediante un proceso de inducción para garantizar la durabilidad. Sin embargo, dependiendo de la aplicación, se pueden seleccionar materiales alternativos para cumplir con las necesidades operativas específicas.

Capacidad de fabricación

LYXQL puede producir rodamientos de rodillos cilíndricos cruzados con un diámetro exterior de hasta 20 metros. El tamaño del módulo de engranajes puede llegar hasta 45mm.

Opciones de rodamientos

Los rodamientos de rodillos cilíndricos cruzados están disponibles en tres configuraciones distintas para adaptarse a diversas necesidades de aplicación: diseños de engranajes externos, engranajes internos y sin engranajes. Cada configuración consta de componentes esenciales, como anillos interiores y exteriores, rodillos cilíndricos, espaciadores (según sea necesario) y sellos. Dependiendo del entorno operativo específico, se pueden agregar características adicionales a prueba de polvo, como cubiertas contra el polvo o protectores contra cenizas, para mejorar la durabilidad y el rendimiento del rodamiento.

  • 1: anillo exterior
  • 2: anillo interior
  • 3: bola de acero
  • 4: Sello

Este diseño cuenta con dientes de engranaje en el anillo exterior, lo que lo hace adecuado para aplicaciones en las que la malla de engranajes se produce externamente. Debido al posicionamiento externo del engranaje, esta configuración generalmente requiere más espacio de instalación en comparación con un diseño de engranaje interno.

Consulta
Parámetros técnicos

Las siguientes especificaciones corresponden a una versión anterior de nuestro catálogo. Si necesita los datos más recientes o configuraciones personalizadas, no dude en contactarnos.

Dimensiones del límite Diámetro del orificio del perno Dimensiones de la estructura Parámetros del engranaje Clasificaciones de carga básicas Masa
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ⌀3 m Da Z b x Coa kg

mm
mm mm mm mm mm mm 104N
1056 885 83 1032 925 16 16 M16 17.5 986 988 75 12.5 -- -- 8 1096 135 62.5 0 176 172
1056 885 83 1032 925 16 16 M16 17.5 986 988 75 12.5 -- -- 8 1096 135 62.5 0 176 172
1056 885 83 1032 925 16 16 M16 17.5 986 988 75 12.5 3 M10X1 8 1096 135 62.5 0 176 172
1150 885 115 1115 935 16 16 18 18 1023 1027 100 15 4 M8X1 5 1180 234 80 0 292 330
1415 1100 115 1345 1160 24 18 21 21 1253 1255 100 15 4 M12X1.25 6 1452 240 84 0 270 497
1400 1100 140 1352 1160 26 26 24 26 1260 1264 126 21 4 M10X1 14 1477.28 104 90 -0.24 430 642
1400 1100 145 1352 1160 26 26 24 26 1260 1264 131 26 4 M10X1 14 1477.28 104 90 -0.24 430 644
1548 1250 148 1512 1297 16 16 25 25 1403 1407 122 20 4 M10X1 12 1608 132 100 0 539 661
1595 1278 120 1535 1335 36 36 26 26 1428 1432 105 15 4 M10X1 12 1655.46 134 90 1.15 485 597
1705 1300 165 1644 1360 24 24 32 32 1504 1508 134 31 4 M10X1 14 1783.6 126 85 -0.3 578 1023
1715 1400 110 1660 1460 42 42 26 26 1558 1562 95 17 4 M12X1.25 12 1780.8 147 78 -0.3 597 579
1715 1400 110 1660 1460 42 42 26 26 1558 1562 95 17 4 M12X1.25 12 1780.8 147 78 -0.3 597 579
1715 1400 110 1660 1460 42 42 26 26 1558 1562 95 15 4 M12X1.25 12 1780.8 147 78 -0.3 597 579
1800 1460 125 1735 1525 32 36 26 26 1633 1637 110 10 4 M10X1 14 1881.6 133 95 -0.3 627 828
-- 1460 125 1735 1525 32 36 26 26 1633 1637 110 10 4 M10X1 10 1880 186 115 0 627 845
-- 1916 150 2245 1980 42 42 34 34 2113 2117 130 15 3 M10X1 18 2415.6 133 135 -0.4 1150 1597
2600 2100 180 2540 2200 48 48 32 32 2368 2372 158 22 8 M10X1 18 2700 148 130 0 1100 2395
2600 2100 180 2540 2200 48 48 32 32 2368 2372 158 22 8 M10X1 18 2700 148 130 0 1100 2392
-- 2460 220 2930 2560 30 30 33 34 2745 2747 185 20 30 M12X1.25 14 3108 220 200 0 1386 4091
-- 2460 220 2930 2560 30 30 33 34 2745 2747 185 20 30 M12X1.25 14 3108 220 200 0 1386 4091
3108 2460 220 2930 2560 30 30 33 34 2745 2747 200 35 15 ZG1/4in 14 3108 220 200 0 1386 4091
3108 2460 220 2930 2560 30 30 33 34 2745 2747 200 35 30 ZG1/4in 14 3108 220 200 0 1386 4091
-- 2500 210 2990 2630 36 36 37 37 2818 2822 200 10 12 M14X1.5 25 3250 128 200 0 1996 4597

2500 260 3060 2622 36 36 40 40 2949 2916 240 60 36 ZG1/4in 18 3258 179 190 0 1996 5407

2500 260 3060 2622 36 36 40 40 2949 2916 240 60 36 ZG1/4in 18 3258 179 190 0 1996 5407
-- 2600 200 3050 2700 60 60 35 35 2868 2872 180 20 6 M12X1.25 20 3232.8 160 180 -0.18 2030 3936
-- 2600 200 3050 2700 60 60 35 35 2868 2872 180 20 18 ZG1/4in 20 3232.8 160 180 -0.18 2030 3936
-- 2600 200 3050 2700 60 60 35 35 2868 2872 180 20 4 14 20 3232.8 160 180 -0.18 2030 3936
-- 2600 200 3050 2700 60 60 35 35 2868 2872 180 20 8 M10X1 20 3232.8 160 180 -0.18 2320 3558
3332 2635 270 3240 2755 36 36 42 42 2998 3002 240 45 6 M12X1.25 20 3440 170 200 0 2950 5973
3332 2635 270 3240 2755 36 36 42 42 2998 3002 225 30 12 ZG1/4in 20 3440 170 200 0 2950 5973
3970 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 9 M12X1.25 25 4100 162 200 0 3520 7612
3970 3230 240 3820 3380 52 36 37 37 3578 3582 220 20 4 M12X1.25 25 4100 162 200 0 3520 7612
3970 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 9 M12X1.25 25 4100 162 200 0 3520 7613
3970 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 8 14 25 4100 162 200 0 3520 7613
3970 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 18 M12X1.25 22 4092 184 200 0 3520 7804
3940 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 9 M12X1.25 20 4080 202 200 0 3593 7302
3970 3230 240 3820 3380 52 36 37 37 3578 3582 220 20 4 M12X1.25 25 4100 162 200 0 3593 7613
3970 3230 240 3820 3380 52 36 37 37 3578 3582 220 20 4 M12X1.25 25 4100 162 200 0 3593 7613
-- 3230 240 3820 3380 52 36 37 37 3578 3582 220 20 4 M14X1.5 25 4100 162 220 0 3520 7686
3970 3230 240 3820 3380 52 68 37 37 3578 3582 220 20 18 M14X1.5 25 4100 162 200 0 3520 7613
3970 3230 240 3820 3350 52 54 37 37 3578 3582 220 20 4 M12X1.25 25 4100 162 200 0 3520 7613
-- 3230 240 3820 3380 52 36 37 37 3578 3582 220 20 4 M12X1.25 25 4100 162 220 0 3520 7686
4220 3760 240 4160 3840 48 48 32 32 3996 4004 210 55 4 M14X1.5 14 4326 307 135 0 3210 4396
4940 4250 250 4840 4350 72 72 48 48 4598 4602 225 25 9 M16X1.5 30 5082 168 200 -0.3 4520 8954

En esta configuración, los dientes del engranaje están ubicados en el anillo interior, lo que permite que la malla o mesh del engranaje ocurra dentro del rodamiento. Esta configuración es más eficiente en cuanto al espacio, ya que requiere menos espacio de instalación en comparación con el diseño del engranaje externo, lo que la hace ideal para aplicaciones con espacio limitado.

Consulta
Parámetros técnicos

Las siguientes especificaciones corresponden a una versión anterior de nuestro catálogo. Si necesita los datos más recientes o configuraciones personalizadas, no dude en contactarnos.

Designaciones Dimensiones del límite Diámetro del orificio del perno Dimensiones de la estructura Parámetros del engranaje Clasificaciones de carga básicas Masa
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ⌀3 m da Z b x Coa kg

mm
mm mm mm mm mm mm 104N
2797/695G2 920 695 90 870 735 30 30 18 18 800 804 76 4 3 10 7 658 96 65 0 161 175
2797/760G2 1000 760 95 956 800 24 24 20 20 878 882 82 15 4 M10X1 8 718.18 91 70 0.35 237 206
2797/870G2 1180 870 115 1125 920 18 18 26 26 1023 1027 100 15 2 M8X1 8 828.8 105 90 0.3 292 374
2797/875G2 1170 875 95 1120 930 24 24 22 22 1018 1022 82 15 4 M10X1 8 830.1 105 70 0.35 276 297
2797/955G 1200 95 90 1160 1000 36 18 18 18 1088 1092 76 10 4 M8X1 8 908.8 115 72 0.3 254 245
2797/955G2 1200 95 90 1160 1000 36 18 18 18 1088 1092 76 10 4 M8X1 8 908.8 115 72 0.3 254 245
2797/1010G2 1200 1010 90 1160 1041 36 20 22 M20 1088 1092 76 10 2 M8X1 10 962 97 72 0.6 254 199
2797/1010GK 1200 1010 90 1160 1041 36 20 22 M20 1088 1092 76 10 2 M8X1 10 962 97 72 0.6 254 199
2797/1278G2 1595 1278 120 1535 1335 36 36 26 26 1428 1432 106 14 6 M10X1 12 1221.14 103 90 0.35 398 585
2792/1400G2K 1715 1400 110 1660 1460 40 40 26 M24 1558 1562 95 15 4 M10X1 10 1330 135 90 0 597 587
2792/2000G2 2420 2000 160 2350 2070 48 48 33 M30 2207 2213 140 20 6 M10X1 14 1913.5 138 120 0.3 1084 1607
2792/2240G 2670 2240 160 2600 2320 54 54 35 M36 2457 2463 140 20 6 M12X1.25 16 2154.5 136 120 0.3 1441 1798
3-940G 2800 2300 208 2710 2390 42 48 38 M36 2535 2545 180 18 6 M10X1 20 2162.75 110 175 0 1743 2756
2797/2680G 3325 2680 300 3242 2754 32 32 33 33 2996 3000 270 30 4 M16X1.5 16 2592 164 180 0 3587 6320
2797/2680GY 3325 2680 300 3242 2754 48 48 33 33 2996 3000 270 30 4 M16X1.5 16 2592 164 180 0 3587 6320
2797/2680GK 3325 2680 300 3242 2754 32 32 33 33 2996 3000 270 30 4 M16X1.5 16 2592 164 180 0 3035 6641
3-943G2 3850 3322 200 3720 3420 60 60 45 45 3568 3572 180 20 12 Z1/4in 22 3206.368 147 158 0.35 1806 4520

Este diseño sin engranajes presenta anillos interiores y exteriores lisos sin dientes de engranaje, lo que lo hace adecuado para aplicaciones en las que la interacción de engranajes es innecesaria.

Consulta
Parámetros técnicos

Las siguientes especificaciones corresponden a una versión anterior de nuestro catálogo. Si necesita los datos más recientes o configuraciones personalizadas, no dude en contactarnos.

Designaciones Dimensiones del límite Diámetro del orificio del perno Dimensiones de la estructura Clasificaciones de carga básicas Masa
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ⌀3 Coa

mm
mm mm mm mm 104N kg
79764 550 320 85 515 365 12 8 17 18 438 442 75 10 -- -- 88.2 85.6
797/600G2 900 600 125 848 690 30 29 26 M24 750 754 105 15 3 M10X1 280 246
797/670 907 670 85 870 730 12 8 M16 18 808 812 75 10 -- -- 165 170
797/700G 1000 700 140 940 770 24 24 M20 22 879 882 130 20 4 M10X1 254 370
797/845G2 1150 845 130 1100 895 24 24 22 22 1024 1030 105 10 6 M6 401 393
797/870G 1180 870 115 1125 920 18 18 28 28 1023 1027 100 15 2 M8X1 292 355
797/870K 1180 870 115 1125 920 18 18 28 28 1023 1027 100 15 2 M10X1 232 355
797/870G2K1 1180 870 115 1125 920 18 18 28 28 1023 1027 100 15 2 M10X1 320 356
797/962G2 1200 962 90 -- -- -- -- --
1088 1092 76 10 -- -- 254 224
792/1000G2 1270 1000 100 1220 1050 36 36 19 19 1132 1138 85 15 4 M10X1 333 303
792/1000G2K 1270 1000 100 1220 1050 36 36 19 19 1132 1138 85 15 3 9 333 303
797/1060G2 1400 1060 120 -- -- -- -- --
1248 1252 120 -- -- -- 429 596
797/1200G2 1520 1200 90 -- -- -- -- --
1356 1364 90 -- -- -- 409 504
792/1250G2 1700 1250 155 1650 1330 24 24 26 26 1446 1450 140 10 6 M10X1 602 1103
797/1250G2 1608 1250 148 1512 1297 16 16 25 25 1403 1407 128 26 4 M10X1 595 743
797/1250G2K 1608 1250 148 1512 1297 16 16 25 25 1403 1407 128 26 4 M10X1 595 717
797/1278G2K 1660 1278 120 1535 1335 18 18 26 26 1428 1432 105 15 4 M10X1 427 589
797/1320G2 1715 1320 134 -- -- --


1503 1509 -- -- -- -- 607 958
797/1370G 1840 1370 160 1770 1430 30 24 28 28 1598 1602 140 10 4 M10X1 997 1213
797/1380G2 1700 1380 145 1650 1440 24 24 27 27 1568 1574 140 5 6 M10X1 461 746
3-944G2 1680 1412 170 -- 1460 -- 24 -- 18 1544 1548 120 25 2 M10X1 617 725
3-944G2K 1680 1412 170 -- 1460 -- 24 -- 18 1544 1548 120 25 2 M10X1 576 723
3-944G2K1 1680 1412 185 -- 1460 -- 24 -- 18 1544 1548 120 25 2 M12X1.25 576 759
797/1600G 2140 1600 145 1940 1710 48 48 26 26 1828 1832 135 10 4 M10X1 896 1357
797/1776G2 2210 1776 150 2105 1840 36 36 26 26 1968 1972 135 15 4 M10X1 1113 1244
797/1860G2 2320 1860 151 2245 1980 42 42 33 33 2113 2117 150 10 6 M10X1 890 1772
797/1916G2 2320 1916 150 2245 1980 42 42 34 34 2113 2117 130 20 3 M10X1 1195 1214
797/2190G 2860 2190 300 2800 2270 36 36 32 32 2530 2550 260 40 12 8 3035 4797
797/2500G2 2980 2500 180 2910 2590 48 48 33 33 2739 2743 170 10 6 M16X1.5 1760 2913
792/2800G 3310 2800 190 3220 2890 60 60 39 39 3050 3060 165 25 2 M10X1 2117 2864
