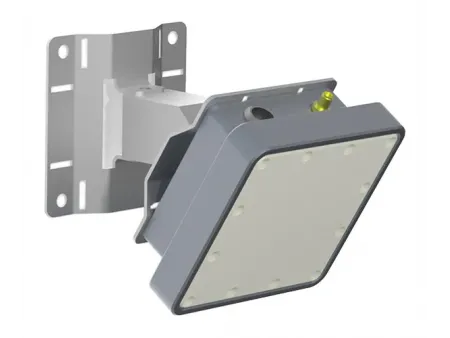

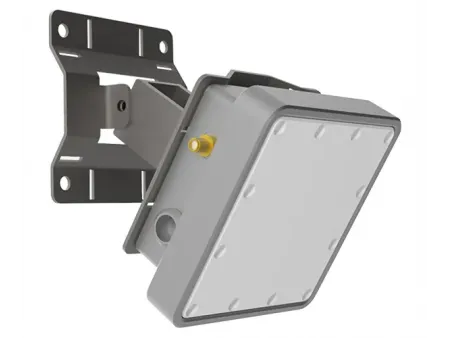

Radar de velocidad de flujo (Radar de velocidad superficial)
Medición de flujo por radar
Medidor de velocidad de flujo para la medición sin contacto de la velocidad del flujo superficial en canales abiertos y ríos
Los sensores de velocidad de flujo por radar de 24 GHz están diseñados para la monitorización sin contacto del caudal en canales abiertos y ríos naturales. Incorporan un diseño de radar de microbanda planar junto con un procesamiento backend dedicado, lo que permite medir con precisión la velocidad del flujo superficial, incluso cuando las condiciones del agua son variables.
Su diseño compacto los hace ideales para monitorización a largo plazo en aplicaciones de hidrología, sistemas de riego, gestión de recursos hídricos y drenaje urbano, eliminando la necesidad de colocar equipos dentro del agua y garantizando mediciones seguras, fiables y de bajo mantenimiento.
- Frecuencia de operación 24 GHz
- Precisión de medición ±1 %
- Ángulo del haz 12° (horizontal), 25° (vertical)
- Corriente de operación < 25 mA a 24 V o < 50 mA a 12 V
- Temperatura de proceso -40 a 80 °C
- Rango de medición de velocidad 0.1 a 30 m/s
- Distancia de medición hasta 30 m
- Ángulo de inclinación para la medición de velocidad 0° a 80°
- Tipo de antena Antena de matriz planar, 12° × 25°
- Alimentación 9–30 VCC
- Grado de protección IP68
- Material de la carcasa Aleación de aluminio
- Método de montaje Instalación con soporte
- Interfaz de datos RS485 (Modbus), Bluetooth para configuración de parámetros
- Dimensiones 110 × 110 × 45 mm
- Peso 919 g
- Los sensores de velocidad de flujo por radar utilizan tecnología de radar planar con un rango de medición de 0.1 a 25 m/s y una distancia de detección de 0 a 30 m.
- Ofrecen varias opciones de comunicación, incluyendo Bluetooth, y se pueden configurar a través de un miniprograma de WeChat, lo que facilita la integración del sistema.
- Las lecturas de velocidad son rápidas y estables, lo que los hace adecuados para condiciones de alto caudal durante la temporada de inundaciones.
- Incorporan una función automática de medición de ángulos que permite compensar ángulos de inclinación de la instalación de 3° a 60° para obtener una salida de velocidad precisa.
- El diseño cumple con los estándares de protección IP68 e incluye protección contra rayos para un funcionamiento fiable en exteriores.
- La medición sin contacto elimina el impacto de las inclemencias del tiempo, la corrosión de las aguas residuales y los sedimentos, lo que reduce la necesidad de mantenimiento.
- Los modos de medición y de suspensión se combinan para reducir el consumo energético total.
Recursos hídricos
Se utiliza para medir la velocidad del flujo en ríos y canales abiertos.
Monitoreo de inundaciones
Útil para rastrear inundaciones urbanas durante la temporada de lluvias y para monitorear inundaciones repentinas por tormentas en áreas montañosas.
Sistemas ambientales y de drenaje
Se puede utilizar para monitorear puntos de descarga de aguas residuales y redes de drenaje subterráneo.
Monitoreo costero
Adecuado para medir la velocidad del flujo superficial en entornos costeros y marinos.
