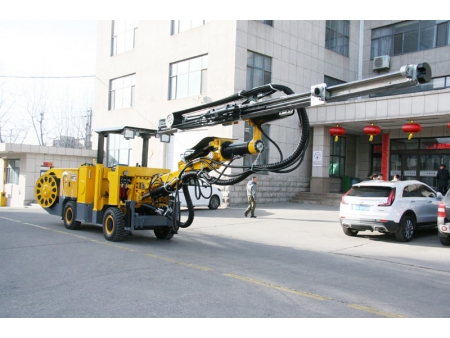

Jumbo Hidráulico de Perforación, HT82 (para túneles)

Solicite un presupuesto

Sitio web: http://htdrillingmachines.com/1-2-2-hydraulic-drilling-jumbos.html

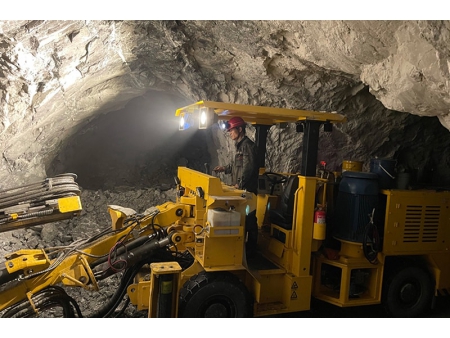

Nuestro jumbo hidráulico para perforación se utiliza ampliamente en minas subterráneas de metal de tamaño pequeño a mediano, proyectos hidroeléctricos, túneles de carreteras y ferrocarriles, y aplicaciones en la industria química. Con una excepcional adaptabilidad a rocas (admite durezas Protodyakonov de f=6-16 o superiores), esta versátil máquina opera eficientemente en túneles de hasta 3.3 metros de ancho.

Características principales:

Capacidad de rotación bidireccional de 360° (horizontal/vertical) del avance.
Doble funcionalidad para el desarrollo de túneles y la perforación de pozos.

Configuración Estándar

Martillo de perforación
Brazo con sistema de soporte flotante de doble triángulo
Función antiatranque

Chasis con motor diésel de 4 cilindros Yanmar
Viga de empuje
Sistema de control

Detalles

Especificaciones técnicas

Modelo	HT82
Sección transversal aplicable	3000x3000——5050x4500mm
Dimensiones generales (L × An × Al)	10600x1650x2085 （2795）mm
Distancia al suelo	320mm
Peso total	11500kg
Radio de giro mínimo	Interior: 3450mm Exterior: 5450mm
Gradeabilidad	14°
Velocidad	≤7.2km/h
Longitud del cable	70m
Opciones del drifter / martillo de perforación
Modelo	RC2200	YYG18U
Potencia	21kW	18kW
Frecuencia	55Hz	57Hz
Presión	120-220bar	130-200bar
Sistema de giro	Independente	Independente
Velocidad de giro	0-285r/min	0-220r/min
Par	720N.m	1050N.m
Alimentador
Longitud total	4820/5262mm	4820/5262mm
Longitud de la varilla de perforación	3090/3700mm	3090/3700mm
Profundidad del agujero	2770/3370mm	2770/3370mm
Peso	550/610kg	530/590kg
Fuerza de avance	13kN	13kN
Pluma de perforación
Extensión de la pluma	1250mm
Cobertura horizontal de Agujero	Cobertura completa
Rotación de la pluma	±180°
Pluma (ángulo de elevación/inclinación)	60°/-30°
Ángulo de giro de la pluma	±35°
Peso de la pluma	1645kg
Sistema de agua y aire comprimido
Caudal máximo de la bomba de agua	4m³/h
Desplazamiento de aire del compresor	1m³/min
Sistema eléctrico
Potencia total	85.5kW	65.5kW
Potencia del motor principal	75kW	55kW
Voltaje	380V (personalizado)
Chasis
Motor		Motor diésel Yanmar
Potencia nominal (2200r/min)		53.7kW
Par (1650r/min)		308N.m
Sistema hidráulico
Sistema de accionamiento hidrostático de circuito cerrado Sistema de control hidráulico directo Función antisaltos

Dimensión exterior del jumbo de perforación con viga de empuje 3700 - Vista lateral

Radio de giro

Sección transversal
