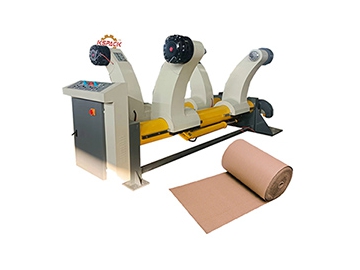

Portabobinas hidráulico ZJ-Y
Parámetros técnicos:
- Tipo de control: Hidráulico
- Ancho operativo: Máx: 1600mm - Mín: 800mm
- Diámetro de la bobina de cartón: Máx. ￠1500mm - Mín: ￠350mm
- Carga máxima: 3000kg
- Diámetro del eje principal del portabobinas: ￠215mm
- Presión neumática de trabajo: 0.6～0.9MPa
- Potencia total: 4.0kw
- Potencia de trabajo: 380V, 50Hz
- Dimensiones de la máquina: 3650×1600×1680 (L×W×H) (durante el giro del eje)
Piezas hidráulicas:
- Presión de trabajo: 12～16 MPa
- Área hidráulica de trabajo (giro): ￠100mm×460mm
- Diámetro hidráulico (Presión de trabajo): ￠63mm×720mm
- Potencia de la estación hidráulica: 4.0kw, operación continua
- Estación hidráulica: 220V, 50Hz
- Características estructurales: Permite la carga de diseños simétricos sin necesidad de detener la máquina.
Control hidráulico.
Este portabobinas incorpora un sistema hidráulico que controla los ajustes de elevación-descenso, abertura-cierre y movimiento lateral de los brazos. - Control neumático de la tensión de banda: Diseño con centro cónico
Componentes y materiales:
- Eje principal del portabobinas hidráulico: Tubos de acero sin costura de gran grosor y alta calidad; Procedencia: Chengdu
- Placas laterales: acero 20#; Procedencia: Hebei
- Brazos: Fundición HT250; Procedencia: Hebei
- Conexión de la viga principal de acero: 280mm; Procedencia: Angang
- Cojinetes: Ha, Wa, Luo
- Sistema eléctrico: Chint (China).
- Piezas neumáticas: Airtac y Zaozhuang; Procedencia: Taiwán y Shandong
- Piezas hidráulicas: Beiye group (Huade); Procedencia: Taiwán y Shandong
Portabobinas eléctrico
Characteristics:
- La estructura del soporte es simétrica y puede cargar dos rollos de cartón al mismo tiempo.
- Los rodillos de papel se pueden intercambiar sin necesidad de detener el equipo.
- Ancho efectivo de trabajo: 1400, 1600, 1800, 2000mm
- Diámetro máx. del cartón: Ø1600mm
- Dimensiones mín. del papel: Ø400mm×900mm
- Capacidad de carga máxima de un brazo: 1500kg.
- La longitud de la barra de acero es de 4500mm.
- Freno de disco. Disponible para su selección modelos manuales y modelos eléctricos.
- El cabezal está fabricado con hierro fundido. Opcionalmente está disponible un modelo doble.
- Control centralizado de los elementos eléctricos para una eficiencia superior.
Parámetros técnicos:
- Tipo de operación del rodillo: Operación eléctrica mecánica.
- Longitud máxima de la bobina de papel: Máx: 1600mm - Mín: 900mm
- Diámetro de extensión del rollo de papel: Máx: 1400mm – Mín: 400mm
- Carga máxima lateral: 1500kg.
- Potencia del motor: (motor cicloide planetario)
- Motor de sujeción: 0.75KW 4 unidades 380V 50HZ
- Motor up y down: 2.2KW - 1 unidad 380V 50HZ
Riel y carro para rollo de cartón:
- Bobinado estable gracias a las ruedas de movimiento direccional del carro.
- Cada rodillo cuenta con dos rieles, permiten la carga simultánea en ambos lados.
Portabobinas eléctrico
- El portabobinas eléctrico ofrece una rápida y sencilla de carga/descarga del papel. Es ideal para fábricas de cartón de pequeña y mediana escala.
- Dimensiones: 1600mm
- Potencia: 2.2KW
- Dimensiones de la máquina: 1800x1700x1400mm
