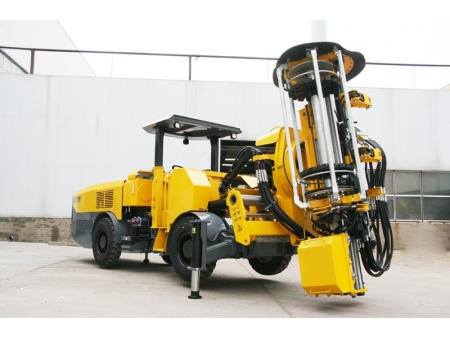

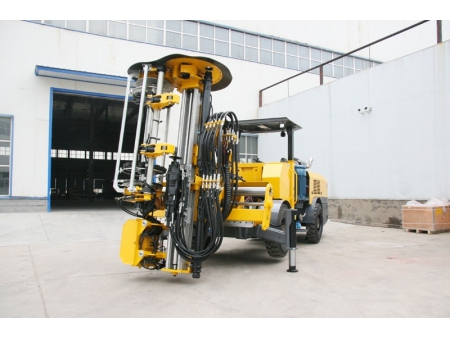

Jumbo Hidráulico, con Cambiador de Varillas Automático CYTC76 (para Producción Minera) Fabricante

Jumbo Hidráulico, con Cambiador de Varillas Automático CYTC76 (para Producción Minera)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/1-1-4-hydraulic-drilling-jumbo.html

El jumbo hidráulico de perforación CYTC76 es un equipo compacto e ideal para utilizarse en minas pequeñas y medianas. Este equipo de perforación tiene un diseño flexible y puede utilizarse en minas subterráneas o carreteras para perforar agujeros horizontales y en abanico en caras verticales e inclinadas.

Este jumbo de perforación subterránea es altamente automatizado y cuenta con una función de cambio automático de varillas. Es adecuado para carreteras y túneles con secciones transversales superiores a 3,8 m x 3,8 m.

La perforadora subterránea de rocas cuenta con una plataforma de trabajo que facilita el movimiento horizontal de la pluma o brazo, un sistema indicador del ángulo de perforación de alta precisión, una plataforma operativa controllada de forma remota y un martillo de perforación de alto rendimiento, lo que garantiza unas operaciones de perforación eficaces, seguras y rápidas. Además, la máquina viene con una función de acceso remoto que permite realizar operaciones a distancia. Esto aumenta significativamente la eficiencia de la producción minera.

Detalles

Configuración Estándar

Martillo de perforación
Sistema de control antiatascos/antiatraque y control proporcional electrohidráulico

Chasis con motor diésel de la marca Cummins
Pluma/brazo con gran ángulo de inclinación/elevación

Especificaciones Técnicas

Dimensión total (Largo×Ancho×Alto)	8810×2390×2200（2910）mm
Martillo de perforación	RC2200, 22U
Potencia (Martillo de perforación)	21 kW / 22 kW
Longitud total (viga de avance)	3160 / 3456 mm
Longitud de la varilla de perforación	1220 /1520 mm
Profundidad del agujero	33/41m
Fuerza de viga de avance	14 kN
Extensión de viga de avance	900mm
Brazo (ángulo elevación/inclinación)	25° 65°
Agujero horizontal	1500 mm
Ángulo de rotación	±180°
Potencia del motor principal	75 kW
Tensión nominal	380V (personalizado)
Gradeabilidad	14°
Peso total	16.5 T
Longitud del cable	70 m

Dimensión externa del jumbo de perforación - vista lateral

Radio de giro

Sección transversal
