Silenciadores / Atenuadores acústicos

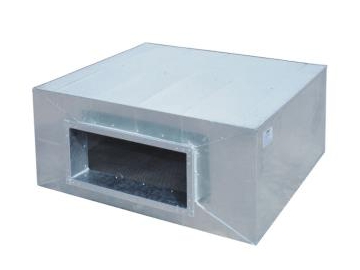

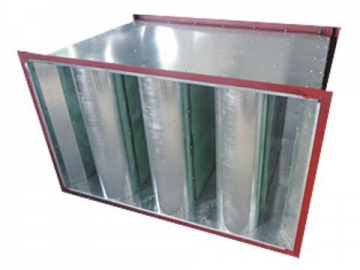

- Atenuador acústico rectangular QD-ZKFX
Los atenuadores acústicos, también llamados silenciadores, están diseñados para reducir el ruido generado por ventiladores y otros equipos industriales. Con la instalación de un silenciador en la entrada o salida de un sistema de ventilación, está demostrado que los niveles de ruido son reducidos entre 10 to 40 dB(A) – una reducción del 50 a 93% de los niveles acústicos.
Nuestros atenuadores acústicos están fabricados con acero de carbón o acero inoxidable, dependiendo de los requisitos de los clientes. Se caracterizan por su tamaño pequeño, funcionamiento silencioso, peso ligero y una fácil instalación. Son ampliamente usados en plantas de generación de energía, industria química, metalúrgica y textil.
En Quanda ofrecemos atenuadores acústicos personalizados para cumplir con los requisitos especiales de los clientes.
Estos atenuadores de sonido regular están diseñados para reducir el ruido de ventiladores de presión media y baja presentes en sistemas de aire acondicionado y sistemas de ventilación caliente con un efecto silenciador por unidad de longitud de: 10~15dB para baja frecuencia, 10~25db para frecuencia media, y 25~30db para alta frecuencia. El coeficiente de resistencia promedio es de 0.4, convirtiendo a nuestro silenciador en el producto ideal para espacios donde la velocidad del viento es de 6-12m/s (mm).
Especificaciones
No Tamaño (mm) Longitud(mm) Área transversal efectiva(m2) Relación de expansión (M) Frecuencia transversal efectiva (Hz) Volumen de aire aplicable (mm³/h) A×B a×b Velocidad 6m/s Velocidad 8m/s Velocidad 10m/s Velocidad 12m/s 1 800×500 520×230 1600 0.093 4.26 596 2000 2660 3330 4000 2 800×600 510×370 1600 0.139 3.91 507 3000 4000 5000 6000 3 1000×600 700×370 1600 0.186 3.17 480 4000 5330 6670 8000 4 1000×800 770×400 1600 0.231 3.46 420 5000 6660 8320 10000 5 1200×800 700×550 900 0.278 3.43 380 6000 8000 10000 12000 6 1200×1000 780×630 900 0.372 3.20 339 8000 10660 13340 16000 7 1500×1000 950×630 900 0.463 3.29 430 10000 13320 16640 20000 8 1500×1400 1000×970 900 0.695 3.70 513 15000 2000 25000 30000 9 1800×1400 1300×970 900 0.928 2.73 470 20000 26700 33400 40000 10 2000×1800 1500×1310 900 1.390 2.59 393 30000 40000 50000 60000 - Silenciador para conducto rectangular QD-ZKGX
Los silenciadores para conducto rectangular utilizan materiales de absorción de sonido porosos en conductos de ventilación para atenuar las ondas sonoras con el objetivo de reducir el ruido generado en dichos conductos. La fricción entre la energía acústica y los materiales de absorción de sonido poroso convierte la energía acústica en calor.
Serie Reducción de ruido en el centro de frecuencia (dB) Tamaño(mm) Peso(KG) 100 200 400 800 1600 3150 6300 a b A B Atenuador de sonido de lana de vidrio extra fino QD-ZG 1 7.7 15 20.8 23.4 26.2 27.2 18.0 300 300 200 200 32.9 2 6.4 12.5 17.3 19.4 21.8 14.6 7.2 300 400 200 300 38.9 3 5.8 11.3 15.6 17.5 19.7 13.2 6.6 300 500 200 400 44.8 4 6.2 12 16.6 18.8 21 14.0 7.0 350 350 250 250 38.1 5 5.1 10 13.9 15.6 17.5 12.0 6.0 350 475 250 375 46.5 6 4.6 9 12.5 14 15.8 10.5 5.3 350 600 250 500 53.9 7 5.1 10 13.9 15.6 17.5 11.7 5.8 400 400 300 300 44.8 8 4.2 8.3 11.6 12.9 14.6 9.7 4.9 400 550 300 450 53.9 9 3.8 7.5 10.4 11.7 13.2 8.8 4.4 400 700 300 600 62.8 - Silenciador QD-GPX

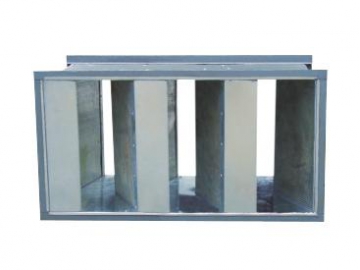

Este silenciador de conductos de ventilación está equipado con láminas de absorción de sonido que forman múltiples canales silenciadores que permiten que este producto reciba el nombre de silenciador tubular. Son instalados en conductos de aire a gran escala. En Quanda ofrecemos placas de absorción de sonido en una variedad de grosores, como 50, 100 y 200mm. Estas placas son adecuadas para conductos de ventilación con un volumen de aire que varía entre 750m³/H a 80000m³/H.
- Atenuador acústico QD-SWX
Este silenciador se caracteriza por su estructura de pared doble y un efecto atenuador sobresaliente. La absorción de sonido es superior a 1/3 por bandas de octava, convirtiéndolo en el producto ideal para aquellos conductos de ventilación que necesiten ser resistentes a la humedad y a las altas temperaturas. Para aquellos clientes con requisitos adicionales en cuanto al grado de limpieza, les brindaremos un servicio de producción personalizada, garantizando que el producto sea fabricado en base a todos los esquemas de diseño propuestos por el cliente.
- Atenuador acústico YXSQ

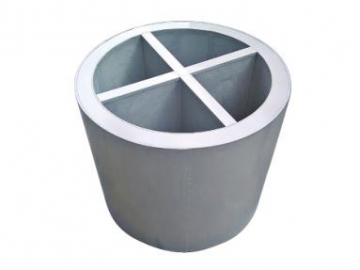

Nuestro atenuador de sonido está equipado con una lámina de absorción de sonido transversal con un sector transversal que optimiza el rendimiento de reducción de sonido, además de la rigidez de toda su estructura.
Modelo Tamaño d×L(mm) Longitud de la brida D(mm) Flujo de aire m3/h Pérdida por inserción Pa Reducción de ruido dB(A) Modelo Tamaño d×L(mm) Longitud de la brida D(mm) Flujo de aire m3/h Pérdida por inserción Pa Reducción de ruido dB(A) 1 320×1100 200 670~890 5.9 15~20 5 440×1100 320 1720~2290 5.9 15~20 2 340×1100 220 810~1080 5.9 15~20 6 480×1100 360 2180~2910 5.9 15~20 3 370×1100 250 1050~1400 5.9 15~20 7 520×1100 400 2690~3590 5.9 15~20 4 400×1100 280 1320~1750 5.9 15~20 8 570×1100 450 3410~4550 5.9 15~20< - Atenuador acústico QD-ZB
Longitud (mm) Velocidad del aire (m/s) Pérdida de presión estática (mmH2O) Reducción de ruido (dB) en la frecuencia (Hz) 125 250 500 1000 2000 4000 900 (una sección) 8 3.8 7.0 14.0 18.0 19.5 24.0 25.5 6 1.0 7.0 14.3 20.0 20.7 25.5 25.3 4 0.4 7.5 14.5 22.0 21.7 27.0 28.0 1800 (dos secciones) 8 5.2 11.0 22.3 31.0 32.2 39.7 40.9 6 2.8 12.6 25.5 35.4 36.8 45.3 41 4 1.4 13.4 27.0 37.6 39.1 48.2 49.7 2700 (tres secciones) 8 7.0 13.2 26.8 37.2 38.6 47.6 49.1 6 3.2 15.9 32.2 44.7 46.5 57.2 59.0 4 1.9 17.2 34.9 48.4 50.4 62.1 54.0 - Atenuador acústico ZXSW
Este atenuador acústico se caracteriza por contar con paneles acústicos perforados rellenos con lana de vidrio extra fina en las paredes internas que le permiten generar una mayor reducción de ruido.
Modelo ZXW-I Tamaño 1 2 3 4 5 6 7 A×B(mm) 320×200 320×250 320×320 400×200 400×250 400×320 400×400 Tamaño 8 9 10 11 - - - A×B(mm) 500×200 500×250 500×320 500×400 - - - Modelo ZXW-II Tamaño 12 13 14 15 16 17 18 A×B(mm) 630×200 630×400 630×500 630×630 800×320 800×400 800×500 Tamaño 19 20 21 22 23 24 25 A×B(mm) 800×630 800×800 1000×400 1000×500 1000×630 1000×800 1000×1000 Modelo ZXW-III Tamaño 26 27 28 29 30 31 32 A×B(mm) 1250×400 1250×500 1250×630 1250×800 1250×1000 1600×500 1600×630 Tamaño 33 34 35 36 37 38 39 A×B(mm) 1600×800 1600×1000 1600×1250 2000×630 2000×800 2000×1000 2000×1250 - Atenuador acústico XJYX
Los atenuadores acústicos tienen lana de vidrio en su interior envuelto en tejido de vidrio y un revestimiento con una placa galvanizada con orificios. Este silenciador de alto rendimiento es utilizado principalmente en entradas y salidas de aire en sistemas de ventilación y climatización, con el objetivo de reducir la presión dinámica, aumentar la presión estática, y estabilizar el flujo de aire.
- Atenuador acústicos XBYC

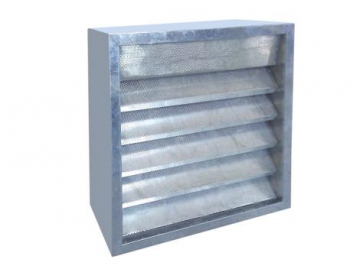

Estos atenuadores acústicos están diseñados para la reducción de ruidos en salas de servicio sin ventilación. También son utilizados para reducir la interfaz externa de las salas de servidores. Están fabricados con acero galvanizado, aleación de aluminio o acero inoxidable de alta calidad, de acuerdo a los requisitos de los clientes. Además, cuentan con una lámina de absorción de sonido en forma de ala pequeña y elíptica para una mayor reducción de sonido. Estos silenciadores son utilizados ampliamente en sistemas de ventilación para salas de servicio, hoteles, hospitales y otros ambientes.
Especificaciones
Grosor del atenuador de sonido (mm) Tamaño (W×H) Reducción de ruido (dB) en la frecuencia (Hz) 125 250 500 1000 2000 4000 300 300×600 10.0 11.0 12.0 15.0 19.0 20.0 600×800 10.1 11.2 12.1 15.2 19.2 20.1 900×1000 10.2 11.3 12.2 15.3 19.4 20.3 900×1200 10.3 11.5 12.3 15.5 19.5 20.4 1200×1200 10.5 11.7 12.5 15.6 19.7 20.5 1200×2000 10.8 11.9 12.8 15.8 19.8 20.7
