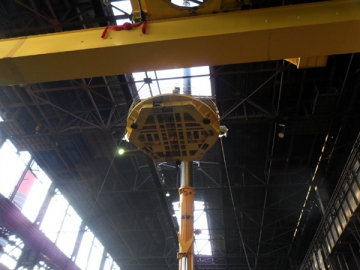

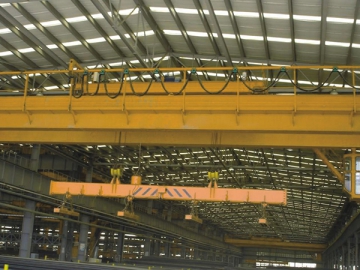

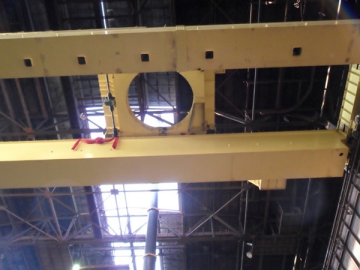

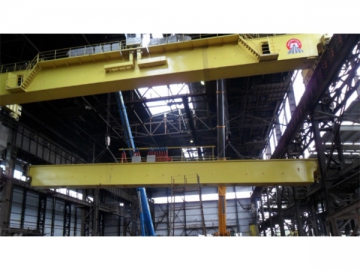

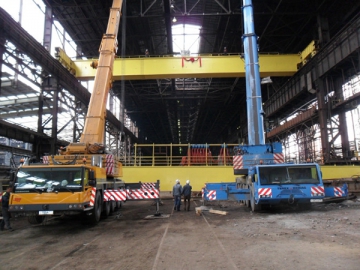

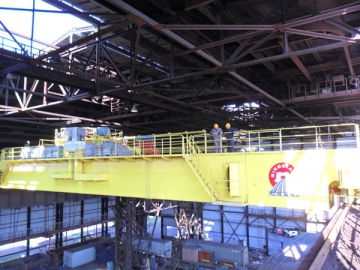

Puente grúa electromagnético
Solicite un presupuesto
Nosotros: http://crane-lifting.com
El puente grúa electromagnético puede utilizarse tanto en interiores como exteriores y es perfecto para manipular metales ferrosos como lingotes de acero, acero perfilado y arrabio. Es la solución perfecta para izar y transportar chatarra de acero o hierro en plantas metalúrgicas, fábricas y almacenes. Esta grúa electromagnética alcanza el grado A6. El peso de la grúa incluye el peso muerto del dispositivo electromagnético.

Esta grúa industrial está compuesta por una viga caja, un carro de traslación, una unidad de elevación del carro, un equipo eléctrico y un dispositivo electromagnético. Todos los mecanismos de este puente grúa pueden controlarse a través de la cabina. Además, disponemos de equipos a prueba de lluvia para aplicaciones en exteriores.
Si está buscando soluciones para la manipulación de material ferroso, los puentes grúa electromagnéticos son su mejor opción. Para más información sobre nuestros equipos de elevación, no dude en contactar con nosotros.
Parámetros técnicos de la grúa electromagnéticaÍtem | Unidad | Parámetros | ||||||||||||||||||||||||
Capacidad de elevación | t | 5 | 10 | 16 | ||||||||||||||||||||||
Alcance | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Altura máxima de elevación | m | 16 | 16 | 16 | ||||||||||||||||||||||
Velocidad | Polipasto electromagnético | m/min | 19.9 | 19.4 | 16.4 | |||||||||||||||||||||
Recorrido del carro | 39.5 | 43.8 | 45 | |||||||||||||||||||||||
Recorrido de la grúa | 115.6 | 116.8 | 115.6 | 116.8 | 112.5 | 101.4 | ||||||||||||||||||||
Motor | Polipasto electromagnético | tipo/kw | YZR200L-6/1.5 | YZR250M1-6/2.2 | YZR132M2-6/45 | |||||||||||||||||||||
Recorrido del carro | YZR112M-6/1.5 | YZR132M1-6/2.2 | YZR132M1-6/2× 11 | |||||||||||||||||||||||
Recorrido de la grúa | YZR160M1-6/2× 5.5 | YZR160M2-6/2× 5.5 | YZR160M1-6/2× 5.5 | YZR160M2-6/2× 7.5 | YZR160M2-6/2× 7.5 | YZR160L-6/2× 11 | ||||||||||||||||||||
Tamaño principal | B | 5390 | 5490 | 6100 | 6040 | 6130 | 6330 | 6235 | 6835 | |||||||||||||||||
Ba | 3600 | 3660 | 5000 | 4250 | 4200 | 5000 | 4400 | 5000 | ||||||||||||||||||
Bx | 1100 | 1500 1700 | 1700 | |||||||||||||||||||||||
b | 230 | 260 | ||||||||||||||||||||||||
Lx | 1400 | 1500 | 2000 | |||||||||||||||||||||||
H | 1764 | 2028 | 2026 | 2076 | 2095 | 2097 | 2187 | |||||||||||||||||||
H1 | 2526 | 2546 | 2756 | 2906 | 3056 | 3206 | 3356 | 2528 | 2548 | 2598 | 2758 | 2908 | 3008 | 3158 | 3308 | 2570 | 2572 | 2552 | 2622 | 2770 | 2920 | 3070 | 3220 | |||
H2 | 735 | 790 | 890 | |||||||||||||||||||||||
S1 | 1250 | 1500 | 1900 | |||||||||||||||||||||||
S2 | 1500 |
F | 122 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | 122 | 128 | 228 | 378 | 528 | 626 | 778 | 928 | 180 | 182 | 182 | 242 | 390 | 540 | 690 | 840 | |||
h | 850 | 720 | 700 | ||||||||||||||||||||||||
Peso | Carro | t | 2.496 | 4.662 | 5.55 | ||||||||||||||||||||||
Peso total | 13.64 | 15.45 | 17.44 | 19.96 | 22.34 | 26.64 | 29.84 | 32.84 | 19.5 | 21.4 | 24.2 | 25.9 | 28.7 | 33 | 36.3 | 39.2 | 20.6 | 22.5 | 25.8 | 29.1 | 31.8 | 35.9 | 39.4 | 42.3 | |||
Presión máxima de la rueda | KN | 72 | 79 | 87 | 94 | 104 | 114 | 122 | 134 | 115 | 122 | 129 | 138 | 145 | 157 | 164 | 173 | 143 | 153 | 162 | 173 | 184 | 194 | 204 | 213 | ||
Dispositivo electromagnético | Modelo | MW1-6 | MW1-16 | MW1-16 | MW1-16 | ||||||||||||||||||||||
Capacidad de succión | T | 4.54 | 3.33 | 8.33 | 14.33 | ||||||||||||||||||||||
Peso muerto | 0.46 | 1.67 | 1.67 | 1.67 | |||||||||||||||||||||||
Diámetro | mm | 776 | 1180 | 1180 | 1180 | ||||||||||||||||||||||
Raíl de acero | d | 38KG /m | 43KG /m | 43KG /m | |||||||||||||||||||||||
Fuente de alimentación | 3 fases A,C 50HZ 380V |
