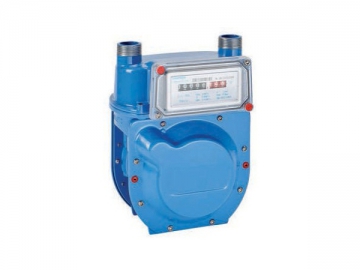

Medidor de gas tipo diafragma, con carcasa de aluminio
2 tubos, compensación de temperatura, alta precisión y adaptabilidad
Entre estos modelos de medidores de gas tipo diafragma se encuentran el G1.6 y G2.5T, los cuales se caracterizan por tener estructura sólida, una alta precisión además de una gran seguridad; esto también se debe debido a su carcasa externa que se eligió el aluminio fundido como material principal de uso, dando la propiedad de alta resistencia para el medidor, además de tener un periodo de servicio que llega a los 25 años. Entre los puntos esenciales que destacan son el de tener precisión en la medición, uniformidad en la estabilidad y alta confiabilidad, brindando gran eficiencia.
Por otro lado, se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Garantizamos gran precisión de medición sin importar que exista ratio de flujo bajo, siendo de gran eficiencia para la medición del gas. Además, para este tipo de medidor de gas tipo diafragma se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.
Este medidor de gas tipo diafragma tiene la capacidad de poder realizar la medición de diversos gases, entre estos podemos considerar al gas natural, gas líquido, biogás, gas de metano, entre otros.
- Sistema integrado para ajuste de error de la curva
- Carcasa de aluminio fundido
- El flujo inicial es menor a 1 dm³/h
- Rango amplio de temperatura de trabajo, se encuentra entre los -10 a los 40 ºC
- Presión de operación: 0.5 bar
- De manera opcional el inhibidor de flujo de reversa.
| Data técnica | ||||
| Tipo | G1.6A | G2.5A | ||
| Ratio de flujo nominal | Qn | m³/h | 1.6 | 2.5 |
| Ratio de flujo máx. | Qmax | m³/h | 2.5 | 4 |
| Ratio de flujo mín. | Qmin | m³/h | 0.016 | 0.025 |
| Presión máx. operativa | bar | 0.5 | 0.5 | |
| Error máx. permisible | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Pérdida máx. de presión | mbar | ≤ 2 | ≤ 2 | |
| Rango máx. de visualización | m³/h | 99999.9998 | 99999.9998 | |
| Rango mín. de visualización | m³/h | 0.0002 | 0.0002 | |
| Clase de precisión | clase | 1.5 | 1.5 | |
| Volumen cíclico | dm³ | 1.2 | 1.2 | |
| Valor de pulso | m3/pulse | 0.01 | 0.01 | |
| Peso | kg | 1.8 | 1.8 | |

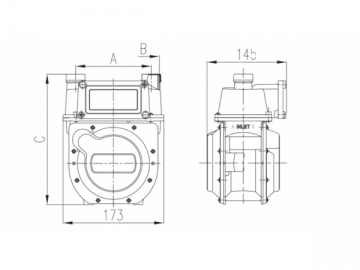

| Dimensiones del medidor de gas tipo diafragma | |||||
| A | [mm] | 110 ± 0.50 | 130 ± 0.50 | ||
| B | M26 x 1.5 - 6g | M30 x 2 - 6g | G¾B | G⅞B | |
| C | [mm] | 225 | |||
